和泉XW1E-BV4MF急停按钮结构设计

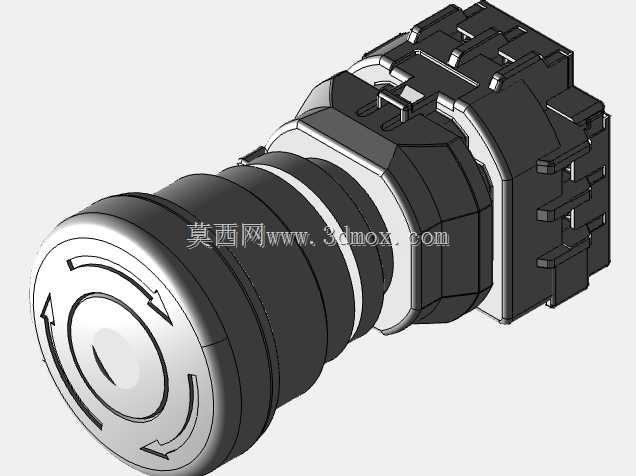

　　在工业控制回路的安全设计环节，急停按钮是所有设备操作面板上不可缺失的核心安全元件，这款XW1E-BV4MF型急停按钮的三维结构，完整还原了产品从操作头到接线基座的全部装配细节，能直接用于设备面板的开孔匹配、干涉检查以及装配工艺验证。从实际应用场景来看，这类按钮广泛覆盖机床操作站、自动化生产线工位、输送设备沿线、起重设备操控台、配电柜面板等场景，作为紧急状态下快速切断控制回路、触发设备安全停机的执行元件，其结构可靠性直接关系到现场操作人员的人身安全与设备的故障防护能力。

　　从产品功能特性来看，这款按钮采用旋转复位式的蘑菇头操作结构，头部的大直径蘑菇帽设计，保证操作人员在紧急状态下无需精准定位，拍击头部任意位置都能可靠触发锁止动作，触发后按钮会保持在锁止位置，必须通过顺时针旋转操作头才能完成复位，避免误碰导致的设备意外重启，符合工业安全器件的防误操作设计要求。按钮头部带有清晰的旋转方向标识，即使在光线不佳的车间环境下，操作人员也能快速识别复位操作方式，操作头的表面做了防滑纹理处理，拍击时不易打滑，旋转复位时也能提供足够的摩擦力。

　　从设计思路层面拆解，整个按钮采用模块化的分层装配结构，前端操作头部分做了密封防护设计，能够适配车间多粉尘、少量切削液飞溅的使用环境，中部的卡扣式连接结构，不需要额外的紧固件就能完成操作头与基座的快速装配，安装时仅需要在面板上开出对应直径的安装孔，从面板正面插入按钮主体，背面旋紧固定锁紧环即可完成面板安装，不需要复杂的安装工具，能大幅提升电气装配环节的作业效率。基座部分的接线端子采用卡扣式接线结构，接线时不需要额外的端子压接工具，导线剥线后直接插入端子即可完成可靠连接，端子旁带有清晰的触点标识，方便电气接线人员快速识别常开、常闭触点的接线位置，避免接线错误导致的安全回路失效。

　　关于外形尺寸与安装边界，这款按钮的安装开孔直径为行业通用的22mm标准尺寸，能够适配市面上绝大多数设备操作面板的标准化开孔规格，不需要针对这款产品单独修改面板开孔尺寸，替换同规格旧款急停按钮时也能直接适配，不需要额外的面板改造。按钮头部突出面板的高度经过优化设计，既保证了足够的操作行程，又不会因为突出过高导致日常作业中被意外磕碰触发，蘑菇头的直径为40mm，符合安全器件的操作尺寸要求，拍击时的接触面积足够大，触发力度经过调校，既不会因为力度过轻导致误触发，也不会因为触发力度过大导致紧急状态下无法快速拍动。基座部分的外形尺寸充分考虑了柜内的布线空间，接线端子的排布间距足够，即使接入多根1.5平方的控制导线，也不会出现导线之间的挤压干涉，基座背面的卡扣结构能够适配不同厚度的面板，从1mm到6mm厚度的钢板、塑料面板都能可靠锁紧，安装后不会出现松动晃动的情况。

　　从结构细节来看，按钮内部的锁止机构采用金属与工程塑料结合的设计，锁止卡扣部分使用耐磨金属材质，能够承受上万次的触发、复位循环而不出现磨损松旷，保证长期使用后的动作可靠性，操作头的复位弹簧经过寿命调校，长期使用后不会出现弹力衰减导致的复位卡滞。触点部分采用银合金触点材质，导通电阻小，长期通断控制回路电流也不会出现触点氧化烧蚀的情况，能够适配AC220V、DC24V等常见的工业控制回路电压等级，触点的动作行程与操作头的下压行程精准匹配，操作头下压到指定行程后触点会快速完成通断切换，不会出现触点拉弧、接触不良的问题。在三维建模的细节处理上，所有的卡扣配合间隙、安装让位结构、密封槽位置都做了1:1的还原，导入设备整体装配模型后，可以直接检查按钮安装后与面板周边元件的间隙是否足够，操作时是否会和周边的按钮、指示灯产生干涉，也可以用来模拟接线后的导线弯曲半径是否满足柜内布线要求，提前发现装配环节可能出现的干涉问题，减少实际加工装配阶段的改造成本。
