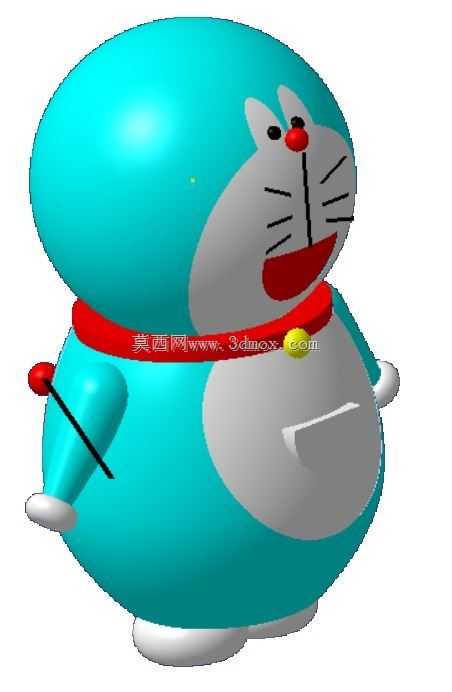

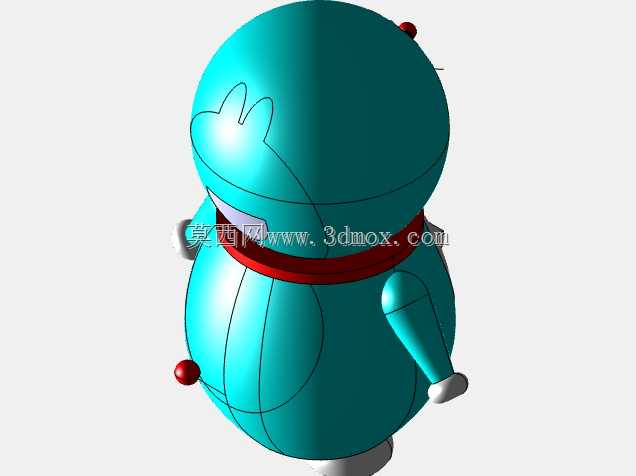

曲面造型哆啦A梦卡通形象实体设计

　　本次完成的卡通形象实体造型，核心采用零件实体建模结合自由曲面拼接的设计逻辑，整体造型围绕经典卡通IP的圆润体态特征展开，所有外轮廓曲面均做G2连续过渡处理，避免出现棱角突兀的折边，保证视觉上的饱满柔和质感。从实际应用场景来看，该造型可直接作为文创摆件的3D打印原型、手办翻模母模，也可嵌入工业设计教学案例中，作为曲面建模实操的训练载体，帮助初学者理解实体与曲面混合建模的衔接逻辑。设计过程中，首先确定整体比例基准：以头部球体作为整个造型的尺寸基准，头部直径占整体高度的62%，躯干部分为类椭球结构，长轴与头部球心竖直对齐，短轴宽度比头部直径小18%，保证上下部分视觉比例协调，不会出现头重脚轻的失衡感。

　　四肢部分均采用旋转曲面生成基础轮廓，手臂与躯干的衔接处做了渐变过渡面，消除拼接缝隙，手部与脚部的白色端面做了1.5mm的圆角处理，既还原卡通形象的软质观感，也能在3D打印后避免尖锐边缘的磕碰问题。颈部的项圈部分采用环形扫描特征生成，铃铛结构单独拆分为独立实体，铃铛表面的开槽细节做了0.8mm的凹陷处理，保证后续喷涂分色时边界清晰，不会出现溢漆混色的问题。面部特征的处理上，眼睛、鼻子、胡须均采用凸起的薄实体结构，鼻子的红色区域做了球面微凸处理，还原原作的立体观感，嘴巴部分的弧形曲面做了向内凹陷2mm的处理，形成自然的阴影层次，无需后期额外做涂装阴影就能呈现出开口笑的视觉效果。

　　安装边界方面，整个造型底部做了直径35mm的平面支撑区域，平面度控制在0.1mm以内，放置在平面上时不会出现晃动，若需要加装底座，可直接在底部平面预留M3螺纹孔位，无需额外做支撑结构的二次修改。建模过程中所有曲面均做了厚度检查，整体壁厚均匀控制在2.5mm，若用于注塑生产，可直接在现有实体基础上抽壳，均匀的壁厚能避免注塑过程中出现缩痕、缺胶的问题，曲面的拔模斜度统一设置为1.5度，满足常规注塑模具的开模要求，无需后续重新调整曲面角度。

　　从结构设计的实操角度来看，该造型的建模逻辑拆解清晰，没有出现无法加厚的碎面、重叠面问题，所有特征的参数均可编辑调整，比如调整头部与躯干的比例、修改面部细节的尺寸，都能通过修改前期草图参数快速实现，不需要重新构建整体曲面。对于三维建模从业者来说，这个案例可以很好地训练自由曲面与基础实体特征的配合能力，理解卡通造型从平面形象到三维实体的转化逻辑，掌握圆润曲面的连续性处理技巧，避免出现曲面拼接处的棱线、褶皱问题。实际落地生产时，不管是采用FDM3D打印、光固化打印还是小批量注塑生产，该模型的结构都能直接适配，不需要做额外的破面修复，拆分打印的话可沿颈部项圈位置做分割，上下两部分的拼接面做定位止口，组装后不会出现错位问题。
