线缆旋转承托辊架结构设计

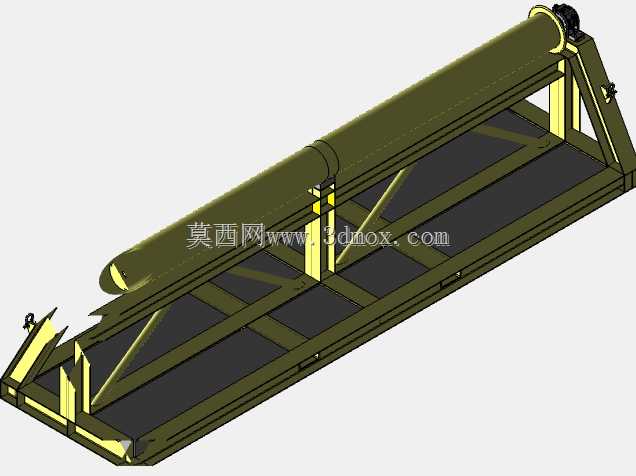

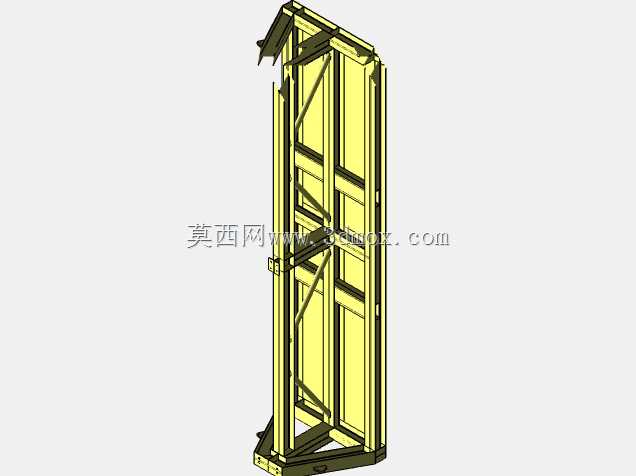

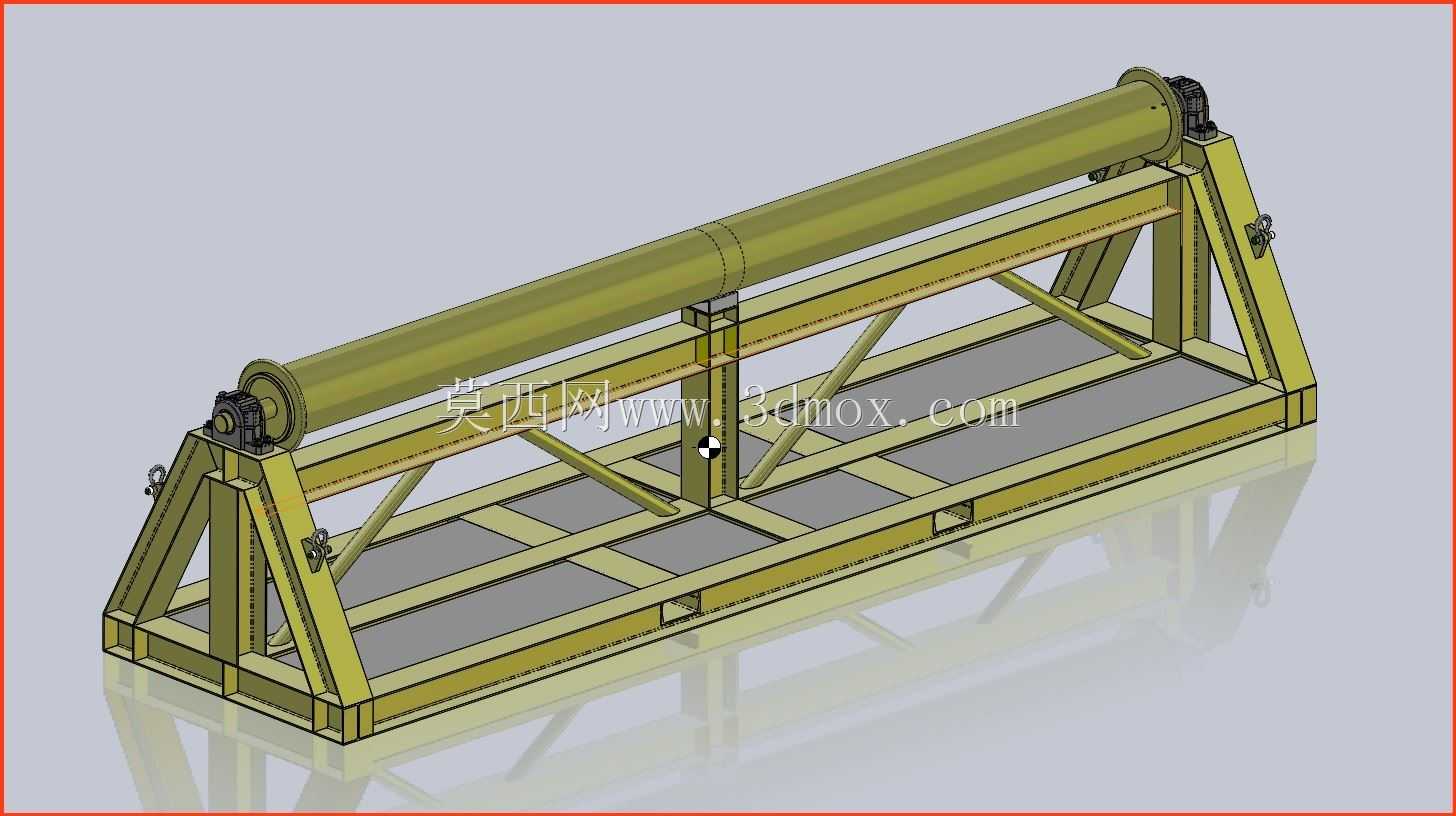

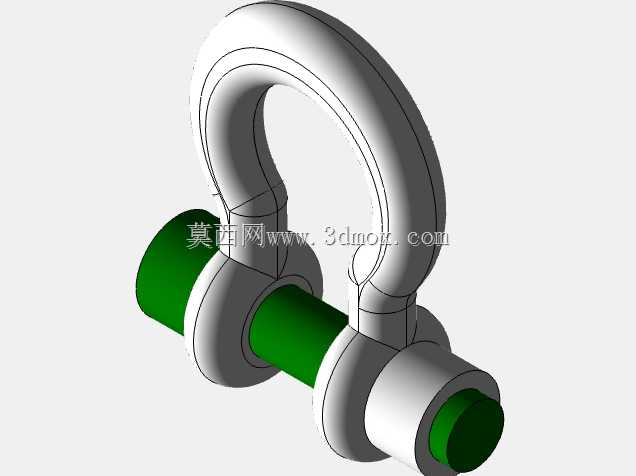

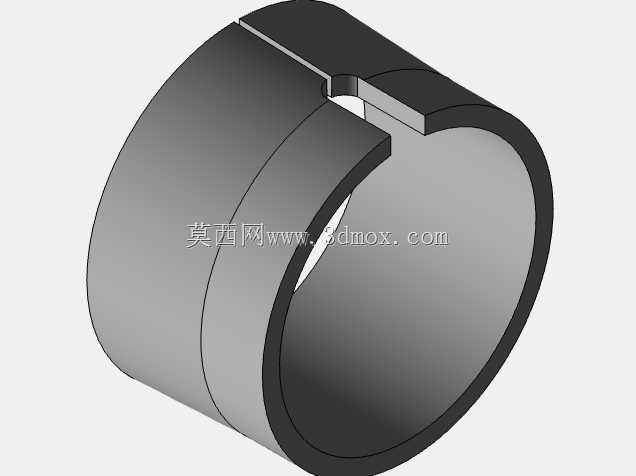

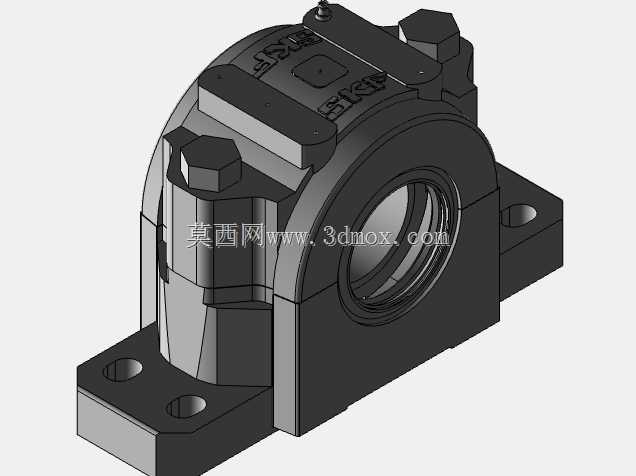

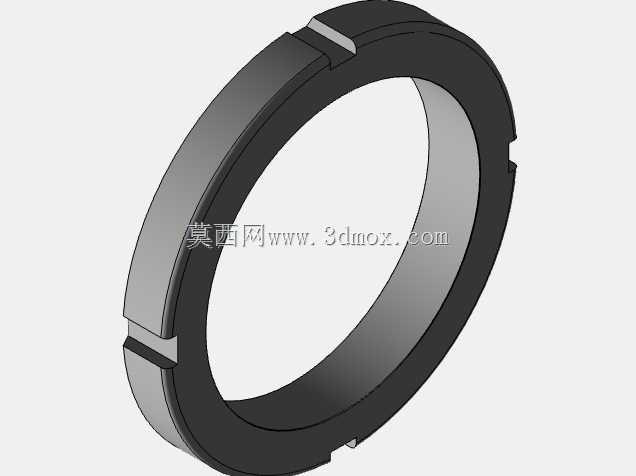

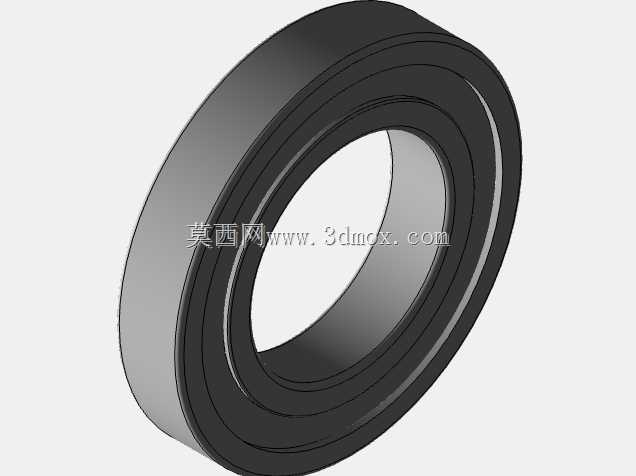

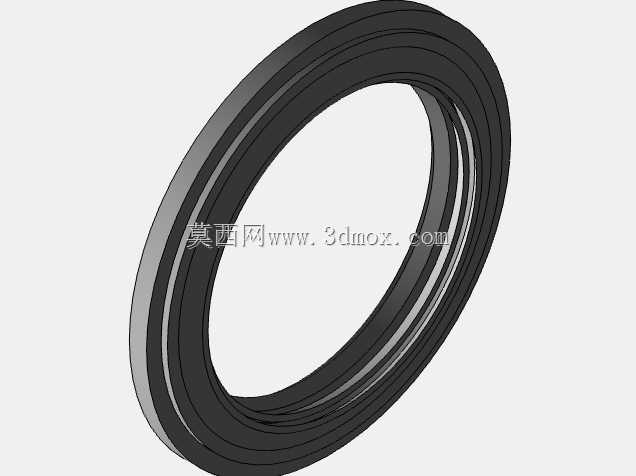

　　在长距离线缆展放、线缆生产收卷、重型电缆敷设的作业场景中，这类承托辊架是现场作业不可或缺的配套工装，区别于普通固定托辊，该结构核心解决大直径线缆展放过程中因扭转、卡滞造成的外皮磨损、线芯应力集中问题，尤其适配10kV以上高压电缆、大截面通信主干缆的展放作业，在电力施工、线缆制造车间、长距离管线铺设现场都有广泛的应用空间。从结构功能来看，整套装置采用双侧三角桁架式机架作为承载主体，这种结构选型并非刻意追求造型，而是在同等型材用量下，三角桁架的抗侧向倾覆能力、垂直承载刚度远高于矩形方管焊接机架，现场作业时即便线缆展放过程中出现侧向偏载，机架也不会出现明显的形变，同时桁架结构预留的镂空空间，既方便现场使用叉车、吊具进行转场搬运，也能减少户外作业时的风阻，避免强风环境下设备移位。核心的旋转辊筒采用分段式设计，整根辊筒通过中间支撑座进行分段承载，避免长辊筒在大载荷下出现绕度变形，辊筒两端采用带座轴承进行回转支撑，转动阻力小，即便承载数吨重的整盘线缆，辊筒也能顺畅转动，不会出现卡滞蹭伤线缆外皮的问题。两侧机架上预留的可调式锁扣结构，可根据现场作业的线缆直径、展放高度需求，调整辊筒的安装高度，适配不同规格线缆的展放曲率要求，避免线缆弯曲半径过小造成线芯绝缘层损伤。

　　机架底部采用整根矩形管焊接成一体式底座，底座上预留的安装孔位，既可以通过膨胀螺栓固定在硬化地面上做固定工位使用，也可以加装脚轮做成移动式工位，适配车间内不同工位的流转需求，底座上铺设的防滑花纹板，可作为现场作业人员的临时操作平台，方便作业人员调整线缆位置、检查线缆外观损伤。从设计思路上，这套结构优先考虑了现场作业的容错性，没有采用复杂的传动、调节结构，所有受力部件都采用标准型材焊接加工，没有特殊定制的异形零件，现场出现部件损坏时，可直接采购标准型材进行替换，不需要等待定制配件，大幅降低了现场运维的成本。

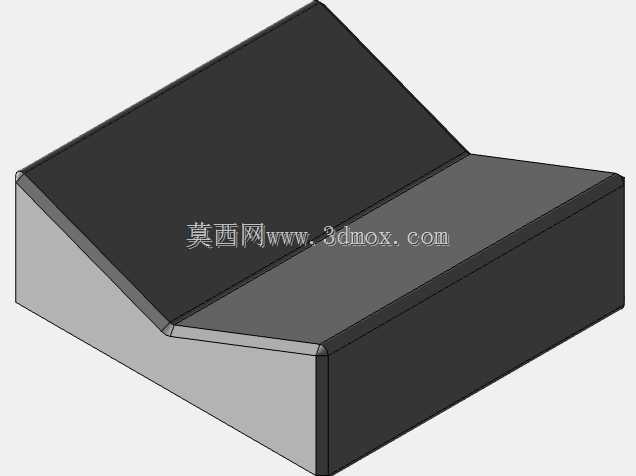

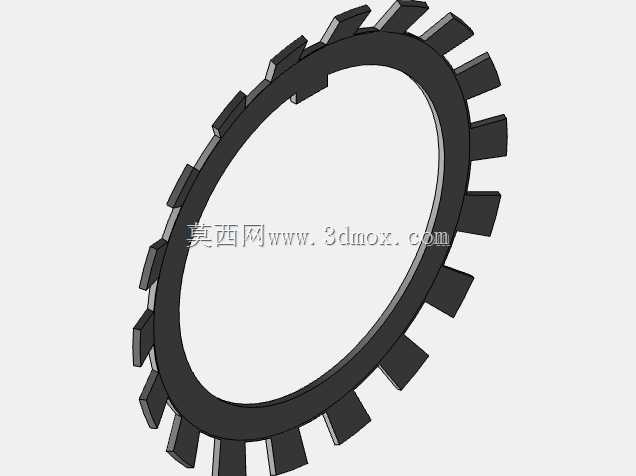

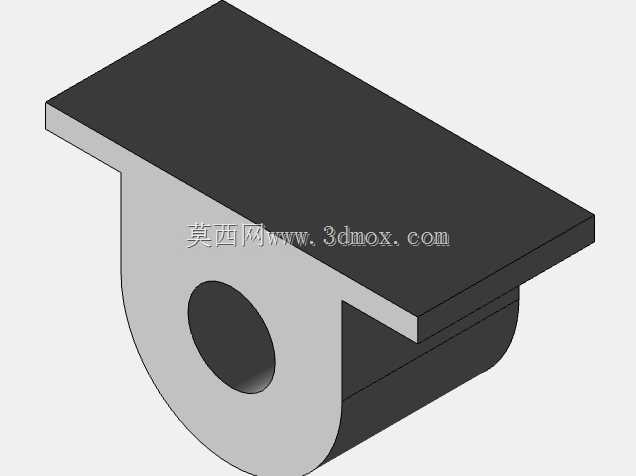

　　辊筒表面做了圆弧过渡处理，没有尖锐棱角，避免线缆转动过程中被剐蹭，中间支撑座采用上下对夹式结构，不需要拆卸整根辊筒就可以更换支撑轴承，日常维护效率更高。安装边界方面，整套设备的宽度适配常规2.4米以内的线缆盘展放需求，底座长度可根据承载的线缆重量进行同比例扩展，常规款的机架高度控制在1.2米左右，刚好匹配人工操作的舒适高度，不需要作业人员过度弯腰或者抬手操作，辊筒的转动轴线与地面平行，安装时只需要调整两侧机架的水平度，保证辊筒两端同轴度误差在2mm以内，就可以保证转动顺畅，不会出现轴承偏磨的问题。

　　在实际作业过程中，这类辊架通常会多台组合使用，沿线缆展放路径每隔3-5米布置一台，形成连续的承托线，避免线缆直接与地面摩擦造成外皮损伤，同时旋转的辊筒可以将线缆展放过程中的滑动摩擦转变为滚动摩擦，大幅降低展放时的牵引力，减少牵引设备的载荷，也避免牵引力过大造成线缆线芯拉断的问题。相比传统的固定式托块，这种旋转辊架的线缆展放效率可提升40%以上，线缆外皮损伤率可降低90%，尤其在长距离跨路段线缆敷设作业中，能有效减少作业中的线缆防护成本。结构设计时还考虑了不同工况的适配性，在低温环境下作业时，可将常规的润滑脂替换为低温润滑脂，保证辊筒转动顺畅，在高腐蚀的厂区环境下使用时，可将机架表面做热镀锌处理，提升结构的耐腐蚀能力，延长设备的使用寿命。
