渐变紫弯管状流体导流异形管件

　　这类异形弯管状导流构件，多应用在小流量流体输送系统的末端转向衔接场景，常见于实验室小型流体试验台、定制化气动回路的气路转向段、小型液冷散热系统的冷却液导流路径中，区别于标准等径弯管，这类中间鼓胀两端收窄的结构，核心作用是在流体转向过程中降低局部压损，避免直角弯或者等径弯在转向时产生的涡流紊流，减少流体在管路内的能量损耗。从结构设计逻辑来看，两端的小口径接口是为了匹配标准规格的快插接头或者硬管焊接接口，安装时需要保证两端接口的同轴度偏差控制在0.2mm以内，避免对接后出现管路别劲产生密封泄漏问题，中间的鼓胀段是经过流道仿真优化的结构，流体从一端小口径进入后，在鼓胀段完成流速缓冲，顺着弧形弯曲路径平滑转向后，再从另一端小口径流出，相比等径弯管，该结构在相同转弯半径下，局部阻力系数可以降低30%左右，适合对流体压力稳定性要求较高的精密输送场景。

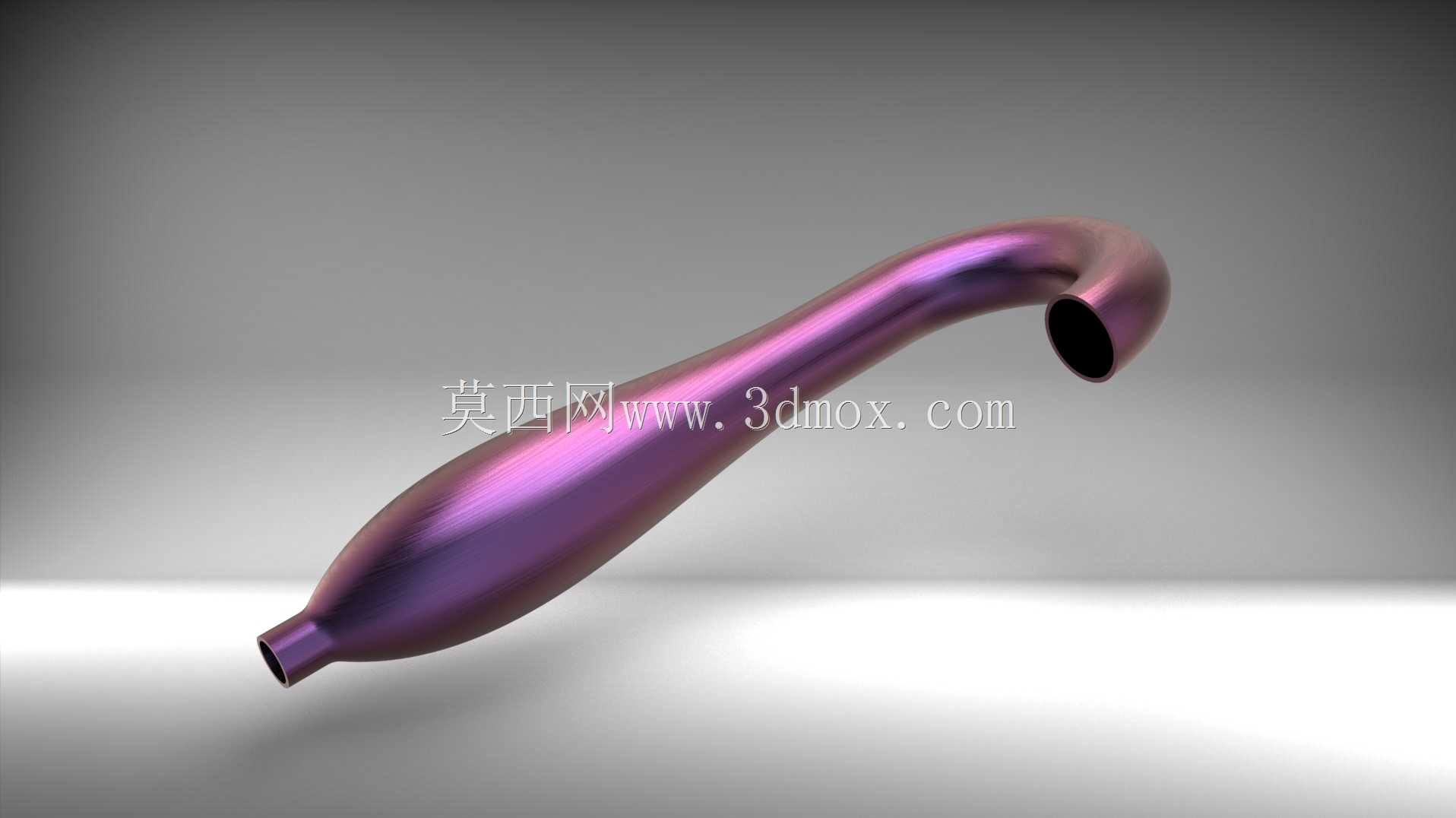

　　外形上整体呈平滑的S型弯曲，没有尖锐的折角，所有曲面均为G2连续过渡，表面做了金属质感的渐变紫处理，实际加工时如果采用金属材质，多选择铝合金一体冷锻或者3D打印成型，若采用非金属材质则可选择尼龙烧结制作，安装边界需要注意，弯曲段的外侧最小避让距离要保留15mm以上，避免和周边其他管路或者结构件产生干涉，两端接口的伸出长度要满足接头安装的操作空间，至少预留20mm的直线段来保证接头卡接或者焊接的操作空间。在实际选型适配时，需要根据系统的流体流量、工作压力来匹配两端接口的通径，该结构的鼓胀段容积是固定的，若应用在计量类流体回路中，需要将该段的容腔体积纳入计量误差补偿计算，避免因为容腔存液导致计量精度偏差。

　　设计建模过程中，先确定两端接口的中心距、转弯半径、接口通径三个核心参数，再通过放样命令生成中间的过渡曲面，重点校验曲面的壁厚均匀性，整体壁厚保持一致，避免出现局部壁厚过薄导致承压能力不足，或者壁厚过厚增加不必要的重量，弯曲段的曲率变化要平滑，不能出现曲率突变，否则流体经过时会产生局部紊流，同时也会增加加工成型的难度，若采用折弯工艺制作则无法实现这种中间鼓胀的结构，必须通过一体成型工艺来保证流道内壁的光滑度，内壁粗糙度要控制在Ra1.6以下，减少流体流动时的沿程阻力。

　　这类构件在小型定制化设备中应用时，往往没有标准件可以直接选用，需要根据设备的内部布局空间定制对应的弯曲角度和鼓胀尺寸，安装时优先采用轴向固定的方式，避免管路在流体压力脉动下产生振动，长期振动会导致接口处出现疲劳泄漏，必要时可以在弯曲段的外侧增加轻量化的管夹支撑，管夹和管件之间增加橡胶减震垫，吸收流体脉动产生的振动能量。
