叉形摇臂连接结构三维设计

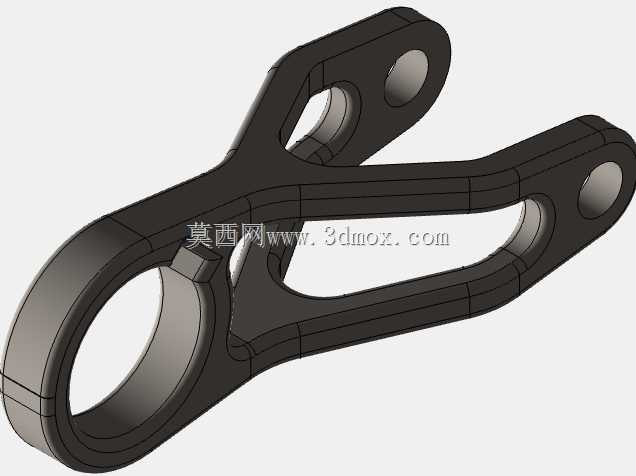

　　这类叉形摇臂构件常见于中小载荷的机械传动链路中，多作为运动传递的中间铰接件使用，在轻工自动化设备、小型专用机具、手动工装夹具的连杆机构里都能见到同结构原理的零件，核心作用是把输入端的摆动或者小幅转动，通过两端的铰接点位传递到执行端，完成预设角度的往复动作。从结构细节来看，零件整体采用分叉式的长臂布局，一端为开口叉形结构，两个平行叉臂上预留同轴安装孔位，用来和固定端的铰接销轴配合，安装时可以直接卡入对应支座的耳板之间，穿入销轴后就能实现绕固定轴的摆动，这种开口叉的设计相比封闭环结构，装配时不需要从轴端穿入，能在中段轴位直接卡装，大幅降低了设备维保阶段的拆装难度，尤其是在空间紧凑、周边零部件排布密集的安装位里，这种结构的装配优势会非常明显。

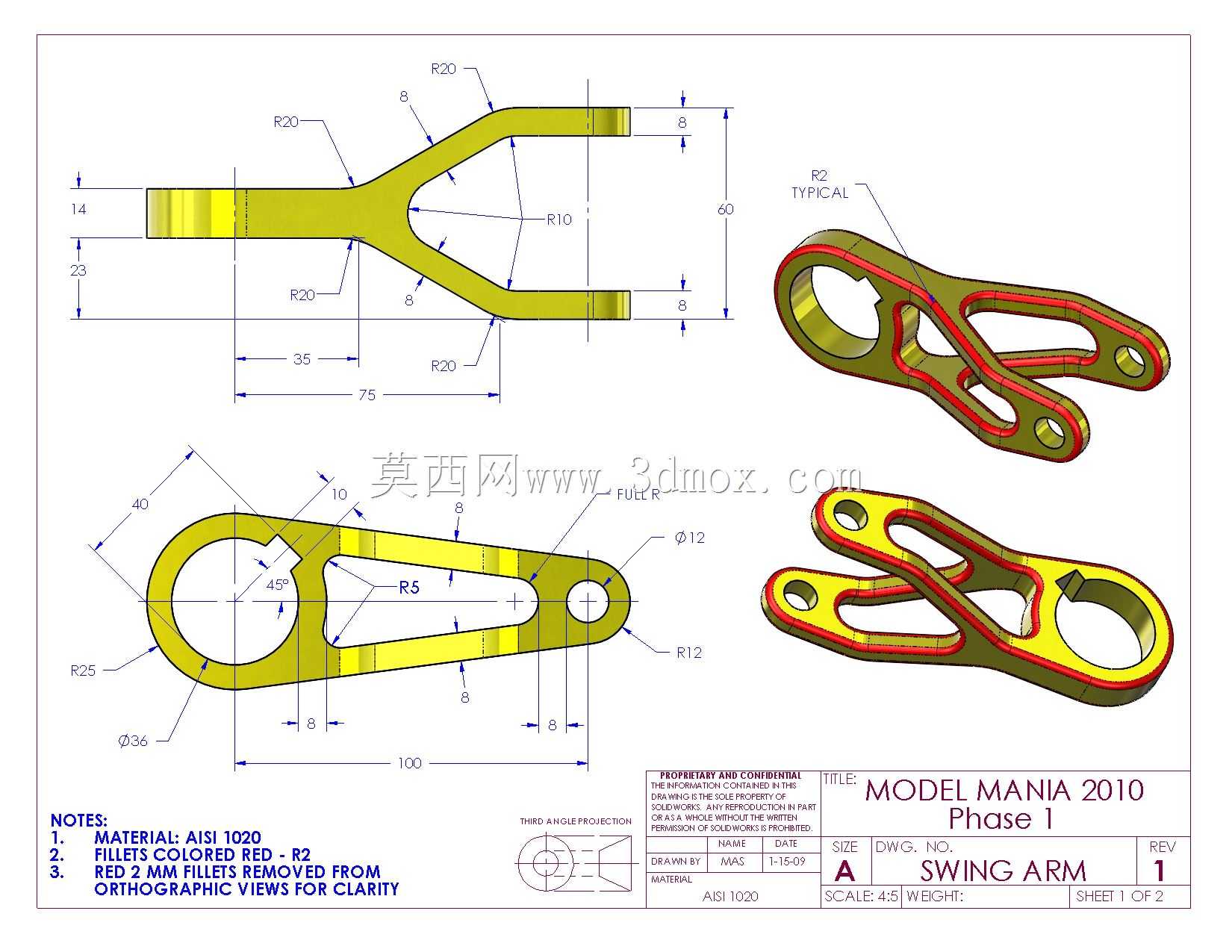

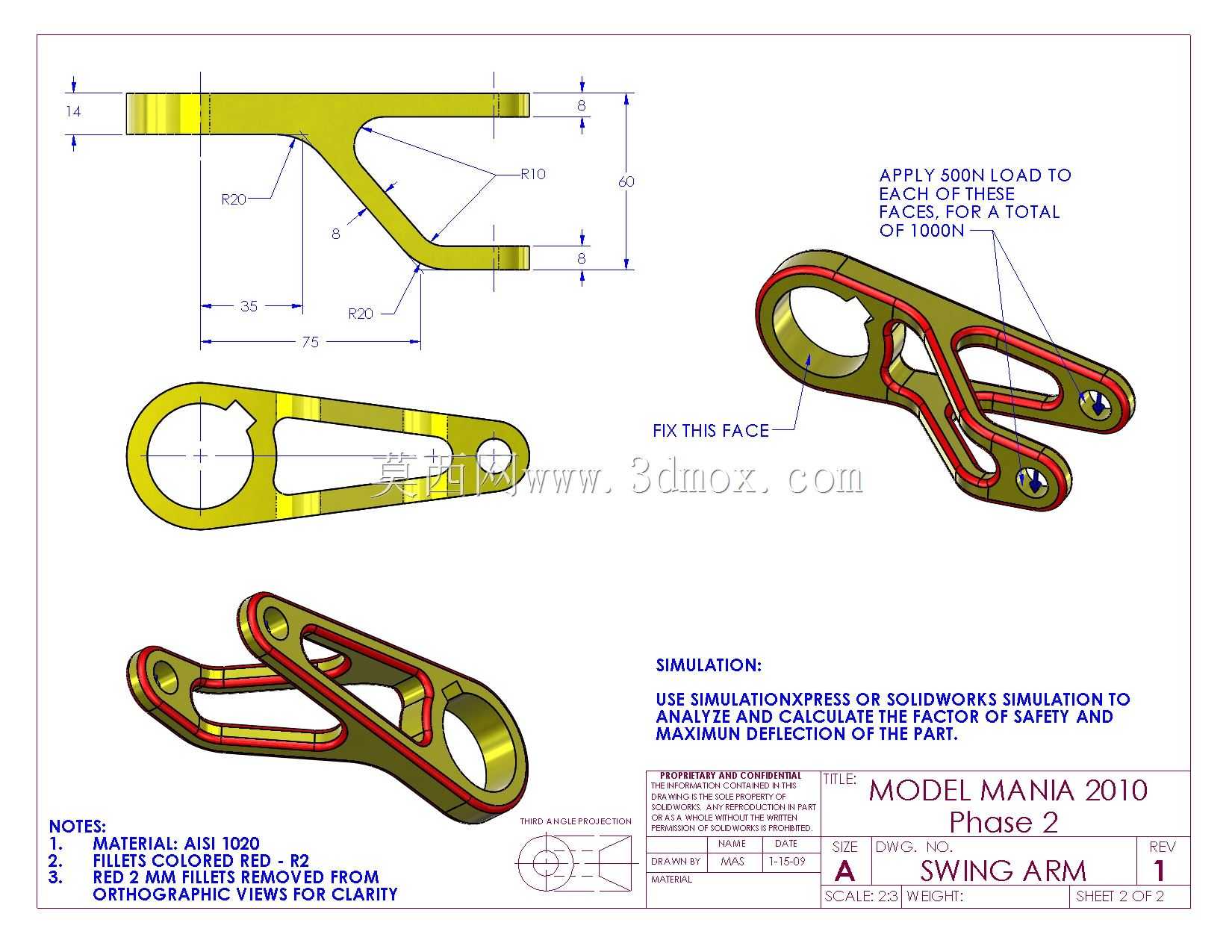

　　零件另一端为带单安装孔的环式连接端，孔位用来和执行端的连杆或者动作推杆铰接，长臂段的轮廓做了多段圆弧过渡，没有尖锐的直角转角，一方面是为了优化零件受力后的应力分布，避免转角处出现应力集中导致的疲劳断裂，另一方面也能减少零件运动过程中和周边构件的干涉风险，摆动过程中圆滑的外轮廓不会剐蹭到相邻的管线或者其他结构件。从尺寸边界来看，零件总长度控制在75毫米级，叉臂端的两个安装孔同轴度公差需要严格控制，否则装配后会出现销轴卡滞、摆动阻力过大的问题，长臂段的厚度均匀，所有棱边都做了R2到R10不等的圆角处理，其中铰接孔周边的圆角更大，用来强化孔位的受力强度，抵消铰接位置反复受交变载荷带来的疲劳影响。

　　零件的铰接孔内径为12毫米，适配同直径的标准销轴，安装时可以搭配标准轴用挡圈实现轴向限位，不需要额外加工定制特殊的固定件，降低了配件采购和替换的成本。设计过程中需要重点关注两个铰接孔的中心距精度，这个尺寸直接决定了连杆机构的传动比和动作行程误差，一旦中心距偏差超出允许范围，会导致整个机构的动作行程达不到设计要求，甚至出现运动死点。长臂段的截面采用等厚设计，在满足抗弯强度要求的前提下尽可能缩减零件厚度，既可以控制零件整体重量，减少摆动过程中的惯性冲击，也能节省原材料消耗，适合批量加工生产。

　　零件的非配合面做了统一的外观处理，配合面则预留了对应的加工余量，实际生产中可以采用板材激光切割下料后再做孔位精镗的工艺，也可以通过模锻成型后做精加工，两种工艺都能满足零件的强度和精度要求，具体可以根据实际生产批量和成本预算灵活选择。在实际使用场景中，这类摇臂的摆动角度通常不会超过45度，承受的径向载荷多在数百牛级别，适合用在低频次往复动作的机构里，比如小型工装的夹紧机构、设备舱门的联动开合机构、手动操作的连杆锁止机构中，安装时需要保证两个铰接点的轴线平行，否则会在运动过程中产生附加的扭转力矩，加速销轴和孔位的磨损，缩短零件的使用寿命。零件上的所有圆角过渡除了应力优化的作用，也能减少热处理过程中的开裂风险，如果零件需要做淬火强化处理，这些圆滑过渡的结构能避免热处理应力在尖角处集中导致的零件报废。
