化工行业板框式压滤机三维结构设计

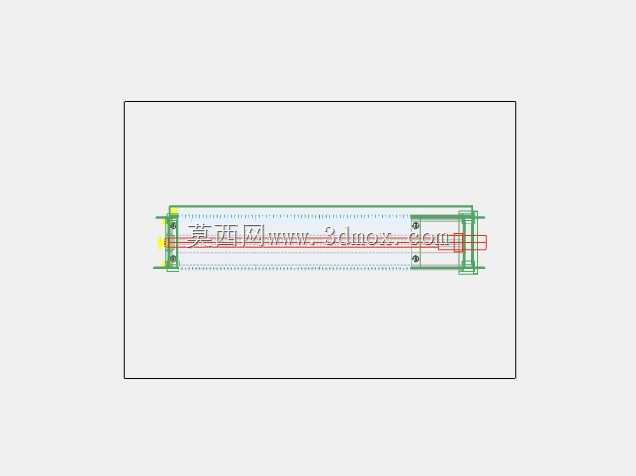

　　在化工生产、工业污水处理、选矿冶金、食品发酵等涉及固液分离的工况场景中，板框压滤机是应用普及率极高的间歇式加压过滤设备，本次呈现的三维结构完整还原了常规厢式压滤机的整机装配逻辑，可直接用于设备选型校核、安装布局规划、结构优化参考。从整机安装边界来看，该设备核心过滤单元的外形尺寸为1200x1200x80，对应滤板的公称尺寸为1200mm见方，滤室总厚度80mm，整机沿滤板排布方向的长度随滤板数量增减调整，机架支腿的安装孔位预留了标准地脚螺栓间距，现场安装时需在机架两侧预留不小于1.2m的操作维护空间，用于滤板更换、滤布清理、卸料操作，设备进料端需对接物料输送管路，压紧端需预留液压站的安装与检修位置，顶部可根据工况需求接设滤液收集槽或者防护盖板。从功能实现逻辑来看，该设备依靠压紧机构将相邻滤板紧密压合，相邻滤板之间形成封闭的滤室，待过滤的物料在进料泵的压力作用下进入滤室，液相透过滤布沿滤板上的导流沟槽排出，固相则被截留在滤室内形成滤饼，当滤饼填满滤室后即可松开压紧机构，逐块拉开滤板完成卸料，整个过滤周期可根据物料特性调整进料压力、压榨时间、滤布选型，适配不同浓度、不同固相颗粒度的物料处理需求。

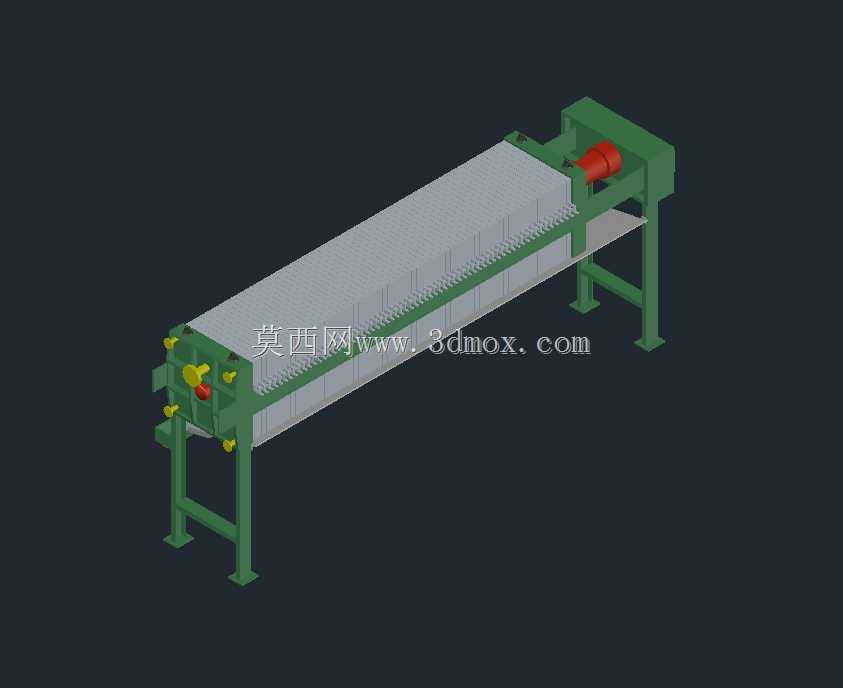

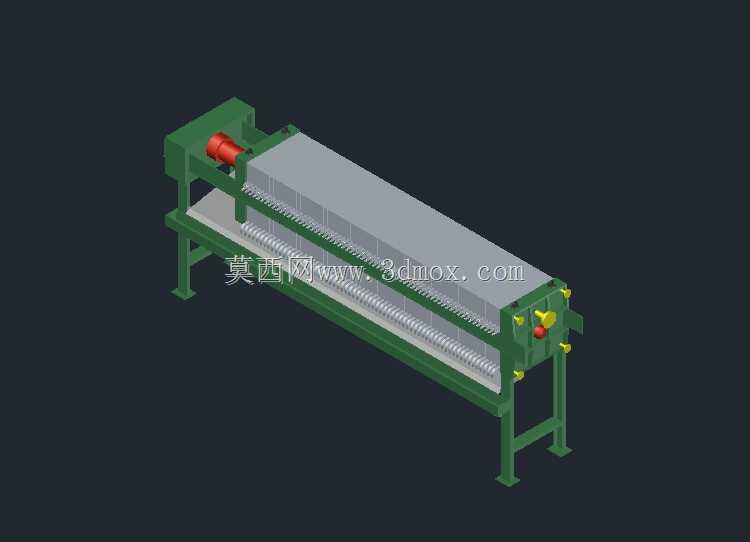

　　从结构设计思路来看，整机采用卧式机架布局，两侧的主梁作为滤板的承载与滑动轨道，选用型钢焊接后整体加工的工艺，保证主梁的直线度与承重能力，避免长期受压后出现变形导致滤板密封失效；压紧端采用液压驱动的压紧结构，搭配机械锁紧装置，保证过滤过程中滤板之间的密封压力稳定，不会因为进料压力波动出现喷料问题；滤板两侧的手柄直接卡装在主梁轨道上，拉板时可沿轨道顺畅滑动，滤板表面的导流槽采用等距分布的沟槽设计，既可以快速导出滤液，又能对滤布形成有效支撑，避免滤布在压力作用下出现过度变形破损；止推板端预留了标准的进料口、出液口安装法兰，可直接对接现场的工艺管路，无需额外进行接口改制。

　　在实际工程应用中，该规格的压滤机单批次处理量适配中小产能的化工生产线、中小型污水处理站的污泥脱水工序，相比带式压滤机，其滤饼含水率更低，对物料的适应性更强，尤其是针对粘性较大、固相颗粒较细的化工物料、选矿尾矿、市政污泥，可通过调整滤布透气度、进料压力获得符合处理要求的滤饼；相比离心式脱水设备，其运行功耗更低，维护成本更少，易损件仅为滤布与液压密封件，日常维护仅需定期检查滤布破损情况、液压油位、主梁轨道的润滑状态即可。

　　在三维建模过程中，所有零部件的装配关系完全按照实际设备的装配公差进行搭建，滤板之间的密封面预留了压缩量间隙，压紧机构的行程范围与实际设备参数匹配，支腿的安装面、管路接口的位置都按照工程实际尺寸定位，可直接导入厂区布局三维场景中进行安装干涉检查，也可作为同类型设备改型设计的基础模型，针对不同处理量需求调整滤板数量、主梁长度即可快速衍生出不同规格的压滤机模型，大幅缩短同系列设备的设计周期。需要注意的是，该结构在实际选型应用时，需根据处理物料的腐蚀特性选择对应的滤板材质、滤布材质，处理腐蚀性物料时滤板可选用聚丙烯材质或者衬胶处理，机架表面做对应的防腐涂层处理，处理高温物料时需选用耐高温的滤板与滤布材质，同时校核机架在高温环境下的结构强度，避免出现热变形影响设备密封性能。
