250吨卧式锻造机杠杆承载结构

　　在热模锻生产车间的卧式锻造工位上，这类杠杆构件是250吨级水平锻造设备的核心传力部件，直接衔接主驱动油缸与锻模滑块，将液压系统输出的直线推力通过杠杆比放大后传递到锻压工位，完成坯料的镦粗、模锻成型工序。日常生产中，这类构件需要承受连续冲击载荷，单次锻压循环的峰值载荷能达到设备额定吨位的1.2倍以上，因此结构设计上优先保证受力路径的连续性，避免截面突变带来的应力集中问题。

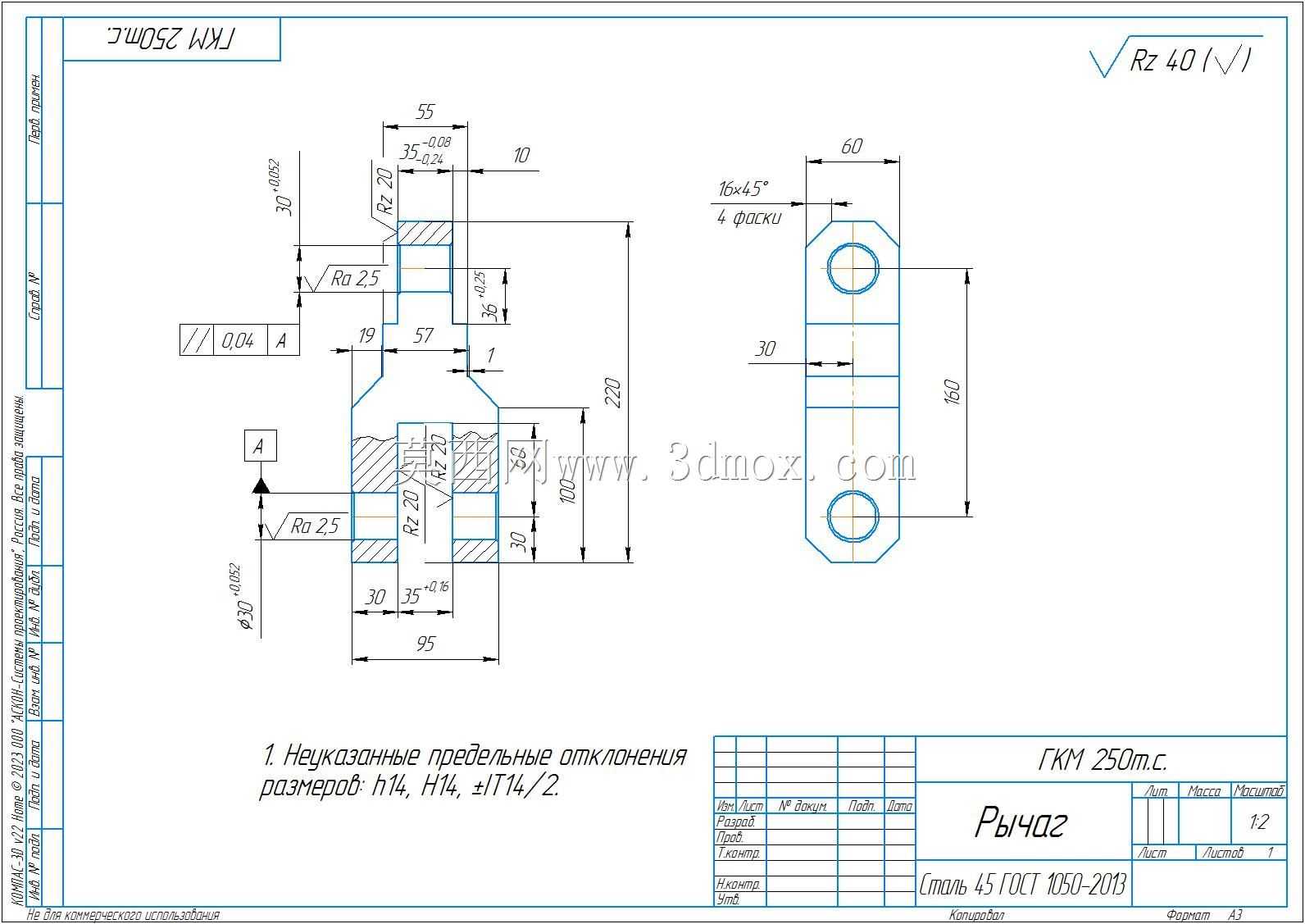

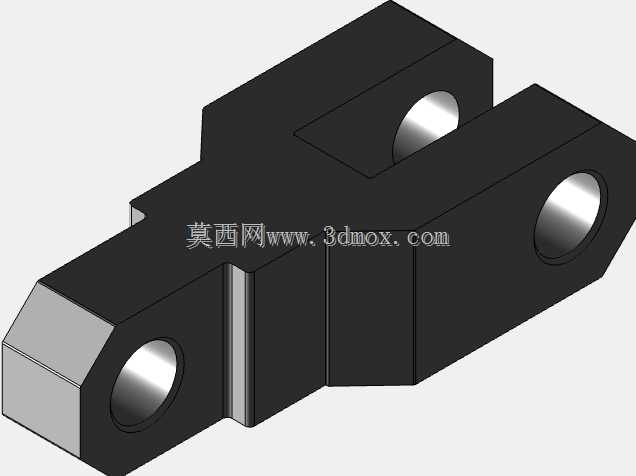

　　从结构形态来看，构件整体采用长方体为基础基体，三个同轴度要求极高的铰接孔分别分布在基体的三个受力端点，其中两个孔位用于连接机架固定铰点与驱动油缸活塞杆端，剩余一个孔位对接滑块推臂，三个孔的中心距公差直接决定了设备的力臂比精度，加工时需要在镗铣加工中心一次装夹完成三个孔的精加工，保证孔位平行度误差控制在0.02mm以内，避免铰接后出现卡滞、偏磨问题。构件的安装边界需要匹配现有锻造设备的机架内腔尺寸，基体的宽度方向预留了足够的滑块导向间隙，安装时不需要额外修配机架导轨，直接通过铰接销轴穿装即可完成定位，相邻的凸台结构是为了避让设备上的润滑管路与位置传感器，避免设备运行过程中构件往复摆动时剐蹭周边附属部件。

　　设计阶段首先通过受力仿真确定各截面的最小壁厚，铰接孔周边做了局部加厚处理，因为孔壁是接触应力最集中的区域，常规壁厚下长期受冲击载荷容易出现压溃变形，加厚后配合自润滑铜套使用，能大幅延长铰接部位的维护周期。基体侧面的凹槽结构是为了降低构件整体重量，在不影响整体刚性的前提下去除非受力区域的材料，减少驱动油缸的无效负载，同时凹槽也可以作为检修时的吊装卡位，方便车间日常更换维护时的吊装对位。这类杠杆构件的受力方向始终沿水平方向往复，因此构件的上下平面不需要做过高的表面处理，只需要保证铰接孔的内孔粗糙度达到Ra1.6即可，其余非配合面做抛丸除锈处理后喷涂耐磨防锈漆，适应锻造车间高温、多氧化皮的恶劣工况。

　　实际投产使用时，这类构件的失效形式大多是铰接孔的长期磨损或者应力集中位置的疲劳裂纹，因此在建模阶段就对各转角位置做了R5以上的圆角过渡，避免直角位置的应力集中，同时三个铰接孔的端面都设计了防尘密封槽，安装时加装防尘密封圈，阻挡锻造产生的氧化皮碎屑进入铰接摩擦副，减少铜套的异常磨损。从装配逻辑来看，构件安装时需要先穿装固定铰点的销轴，再依次连接驱动端与滑块端的铰接结构，三个销轴都采用注油式铰接销轴，日常维护时只需要通过销轴端部的注油杯加注锂基脂即可完成润滑，不需要拆解构件。构件的整体长度方向尺寸严格匹配设备的行程范围，保证滑块到达下死点时杠杆不会与机架端盖发生碰撞，摆动到最大回程位置时也不会拉扯到连接的液压管路，所有的外形尺寸都经过运动仿真校核，不存在运动干涉风险。
