龙门式三十吨手动液压压装设备结构

　　这款龙门式液压压装设备的三维结构，核心面向中小型机加工车间、汽修维保站点、五金制品加工场景的压装作业需求，日常可完成轴承与轴类零件的过盈压装、小型工件的校直校正、金属型材的校平、零部件的压印成型、简易模具的小吨位冲压作业，也可用于废旧零部件拆解时的衬套、销钉压出作业，覆盖从零件装配到维修拆解的多类工况，相比台式小型压床，其龙门开式结构的操作空间更充裕，可容纳尺寸更大的工件放置，作业时的工件进出不受封闭机架的空间限制。

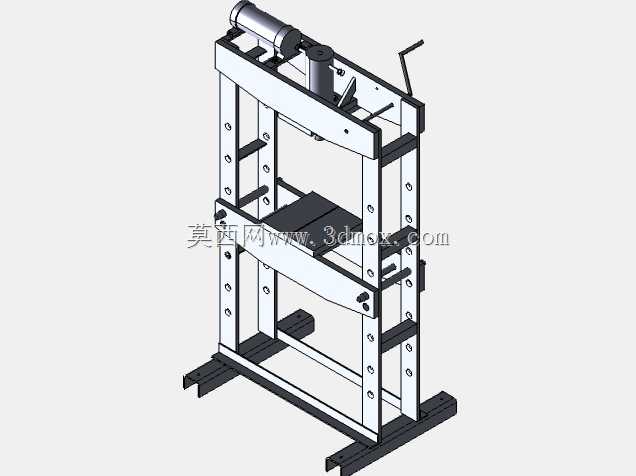

　　从结构设计逻辑来看，整机采用双立柱龙门承载框架，两根立式立柱采用厚壁矩形型钢加工而成，立柱表面沿高度方向加工有多组等距定位孔，用于调整下部工作台的安装高度，适配不同高度尺寸的工件压装需求，工作台调整时仅需插拔两侧的定位销即可完成高度档位切换，无需复杂的螺栓紧固操作，调整效率能够满足车间频繁换产的作业节奏。上部的液压动力单元采用集成式安装布局，手动液压泵与液压缸直接集成在龙门架的顶部横梁位置，省去了外接液压管路的布置，手动操作杆布置在机架右侧，操作人员站在设备右侧即可完成压头的下压与回程控制，操作时的施力角度符合人体工程学设计，长时间操作不易产生疲劳。

　　压头部分采用带导向的滑块结构，滑块与两侧立柱之间设置有耐磨导向衬套，保证压头下压过程中的直线度，避免压装过程中出现偏载导致的液压缸密封件磨损、立柱受力变形问题，压头下端面预留有标准工具安装孔，可根据不同作业需求更换压头套、V型压块、校平工装等附件，拓展设备的作业适配范围。底部机架采用延伸式支撑脚结构，支撑脚向机架前后方向伸出足够长度，保证设备在承受最大压装力时的整机稳定性，无需额外打膨胀螺栓固定地面，即可满足多数压装工况的防倾覆要求，设备安装时仅需将整机放置在平整的硬化车间地面即可投入使用，对安装场地的基础要求较低，适合小型加工车间、流动维保站点的场地条件。

　　从安装边界尺寸来看，整机宽度控制在1米以内，深度方向含支撑脚约0.8米，最大高度约1.8米，占用车间场地面积不足1平方米，可灵活布置在车间边角位置、维修工位旁，不会占用过多的生产作业空间；工作台的最大可调高度范围覆盖0.2米到1.2米区间，可容纳的最大工件高度约1米，压头的额定工作行程为200毫米，能够满足绝大多数中小型零部件的压装行程需求。结构设计过程中充分考虑了受力传递路径，压装作业时的反作用力通过顶部横梁直接传递到两侧立柱，再经立柱传导到底部支撑框架，整体受力路径短，框架受力均匀，没有多余的传力结构件，既控制了整机的自重，也保证了满载作业时的框架刚性，不会出现机架明显变形导致的压装精度下降问题。日常使用过程中，该设备无需外接电源，依靠手动液压驱动即可完成压装作业，对于没有压缩空气、电力供应不稳定的作业场景也能正常使用，维护时仅需定期检查液压油位、给立柱导向面加注润滑脂、检查定位销的磨损情况即可，维护成本极低，适合小型生产单位的设备配置需求。
