多屏转角操控操作台结构设计

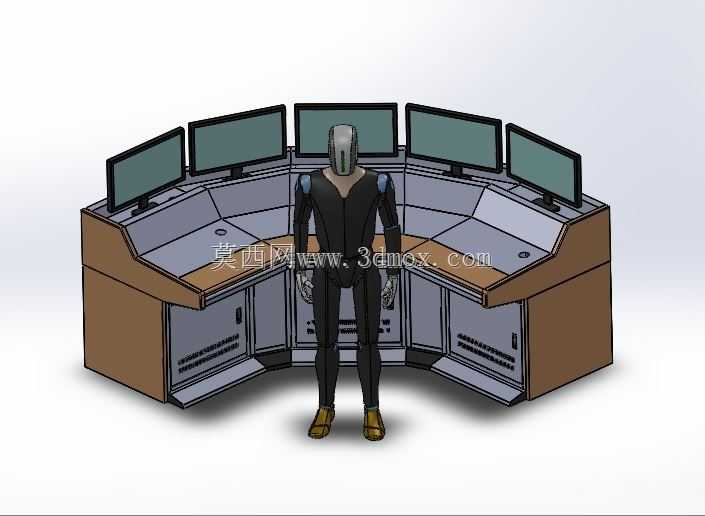

　　这款转角操控操作台的设计，最初是针对多工位集中监控场景的空间痛点展开的——常规直排操作台在小面积监控室、调度室里要么占用过多横向空间，要么多屏排布时操作人员需要频繁转动颈部查看不同屏幕，长期作业容易产生疲劳，而转角结构刚好可以利用室内转角区域的闲置空间，把5块显示屏幕沿弧形台面排布，让操作人员坐在工位中心位置时，视线到每块屏幕的距离基本保持一致，无需大角度转动头部就能覆盖所有显示内容，适配安防监控、生产调度、直播导播、实验数据监测这类需要同时查看多路信号的作业场景。

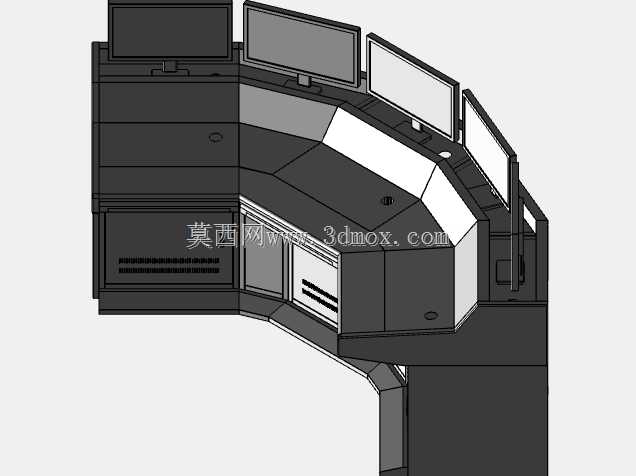

　　从结构设计逻辑来看，整个柜体采用分体式模块化拼接思路，三个独立的柜体单元沿转角弧度拼接，每个单元都可以单独加工、运输，现场安装时只需要通过预装的连接角件锁紧固定，不需要现场焊接作业，降低了安装难度和运输成本。台面部分采用前低后高的弧形收边设计，前缘做了圆弧倒角处理，操作人员手臂搭放在台面上时不会被直角棱边硌压，台面上预留的走线孔刚好对应每块屏幕的安装位置，屏幕电源线、信号线可以直接通过走线孔进入柜体内部的布线槽，所有线缆都隐藏在柜体内部，台面上不会出现杂乱的明线，既美观也避免线缆被剐蹭导致的信号中断或者安全隐患。

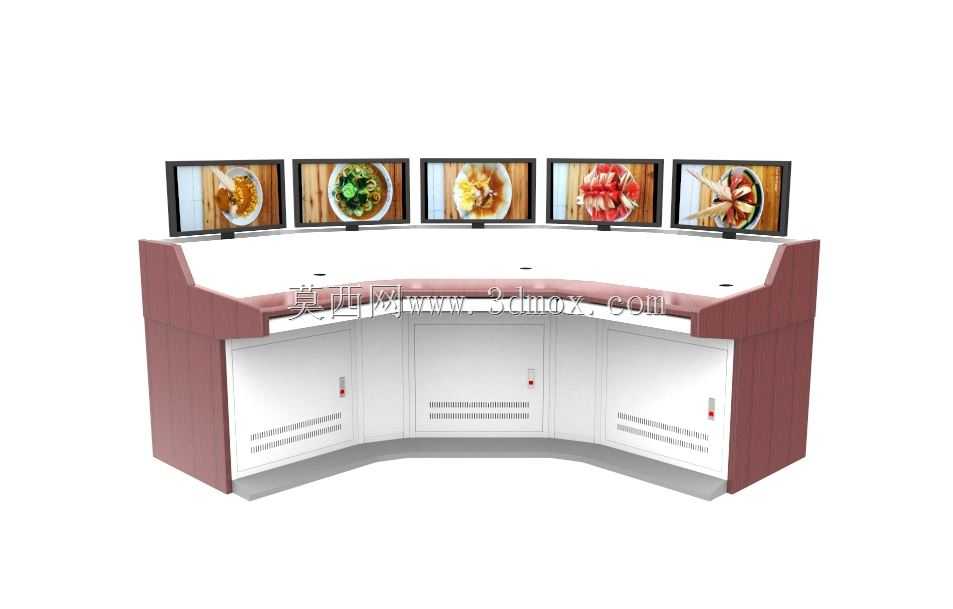

　　柜体下部的门板采用嵌入式安装结构，门板和柜体框架的配合间隙控制在1.5mm以内，关闭后和柜体侧面保持齐平，不会突出柜体表面剐蹭过往人员。每个门板上都预留了通风散热栅格，栅格的开孔方向向下倾斜，既能保证柜体内放置的主机、交换机等设备的散热通风，又能避免灰尘、溅落的液体直接进入柜体内部。门板上安装的小型弹跳锁，不需要额外配备钥匙，日常巡检时按压即可弹开柜门，关闭后自动锁止，兼顾了操作便捷性和柜体封闭性。柜体内部预留了可调节的层板安装位，可以根据放置设备的高度自由调整层板间距，不管是放置标准尺寸的工控主机，还是小型的信号分配器、电源模块，都能找到合适的安装空间，层板边缘做了翻边处理，提升承重能力的同时也能防止设备滑落。

　　从安装边界来看，这款转角操作台的整体外沿转角角度为135度，两侧直边段的长度可以根据实际场地需求做适配调整，标准款的单侧边长度为1.8米，台面高度为750mm，符合成年人坐姿作业的人体工程学高度，台面深度为600mm，既能保证屏幕放置后有足够的操作空间，也不会因为台面过深导致操作人员够不到台面内侧的设备。柜体底部预留了10mm的调节脚安装位，可以通过调节脚调整柜体的水平度，即使安装地面存在轻微不平整，也能保证柜体平稳不晃动，调节脚的调节范围为0-20mm，足以应对大多数室内地面的平整度误差。

　　在材质选择上，柜体的主支撑框架采用1.5mm厚的冷轧钢板折弯焊接成型，焊接处做打磨抛光处理，表面经过静电喷塑处理，耐磨防刮，日常使用中不容易留下划痕；台面部分可以根据使用需求选择防火板贴面或者实芯理化板材质，防烫防污，即使不小心把高温水杯、沾染污渍的工具放在台面上，也不会留下难以清理的痕迹；柜体两侧的装饰侧板采用同色的板材包覆，整体视觉效果统一协调，不会出现框架和侧板颜色不一致的突兀感。

　　实际使用过程中，这款转角操作台可以同时承载5台24寸标准显示器，每个显示器的安装支架都可以固定在台面后部的预装支架位上，支架支持角度调节，操作人员可以根据自己的坐姿和视线高度调整屏幕的俯仰角度，进一步提升长时间作业的舒适度。柜体后部预留了可拆卸的检修盖板，当柜体内的设备需要检修或者更换线缆时，不需要把整个柜体挪开，只需要拆下后部的检修盖板就能接触到所有线缆和设备，大幅降低后期维护的难度。和直排多工位操作台相比，这款转角结构的操作台可以让单个操作人员同时管控更多的显示屏幕，减少了人员配置需求，同时充分利用了转角空间，在相同的使用面积下可以布置更多的操控工位，空间利用率提升了40%左右，非常适合中小型监控室、校园导播间、小型生产车间的调度中心这类空间有限但需要多屏显示的场景。
