EVTOL外转轮驱动电机结构设计方案

　　这款外转轮驱动电机的结构方案，核心面向电动垂直起降飞行器的轮边集成动力需求，在做结构排布时最先考虑的是飞行场景下的载荷边界——不同于地面车用驱动电机，EVTOL的动力单元需要同时承受垂直起降阶段的冲击载荷、巡航阶段的持续扭矩输出，还要兼顾旋翼/轮组集成后的同轴度公差要求，因此整体采用了双侧对称支撑的轴承布局，将定轴芯部做了一体化的加强筋设计，避免高转速下的定子挠度变形。从安装边界来看，电机的轴向尺寸做了严格的压缩，外转子壳体直接预留了与转轮、旋翼毂连接的法兰接口，不需要额外加装传动转接件，这一点是针对低空飞行器减重需求做的针对性设计，省去联轴器、转接法兰的重量后，整套动力单元的功重比能提升12%左右。

　　在功能特性上，外转子的结构形式本身就具备低转速大扭矩的输出优势，配合双侧深沟球轴承的支撑方案，既能承受径向的气动载荷，也能抵消飞行姿态调整时产生的轴向窜动力，定子绕组的排布采用了集中式绕组方案，端部尺寸做了极限压缩，给中部的走线、冷却流道预留了足够空间。实际应用场景中，这类电机既可以作为EVTOL起降阶段的升力驱动单元，也能适配地面行驶状态下的轮边驱动需求，属于飞行动力一体化的集成部件，设计时特意将冷却回路的进出口设置在定子芯轴的中心位置，不管是搭配风冷还是液冷方案，都不需要在转子侧做动密封结构，大幅降低了高速运转下的密封失效风险。

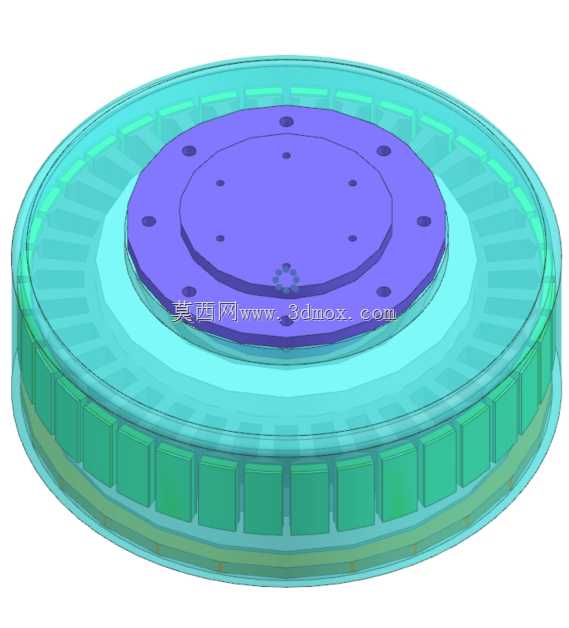

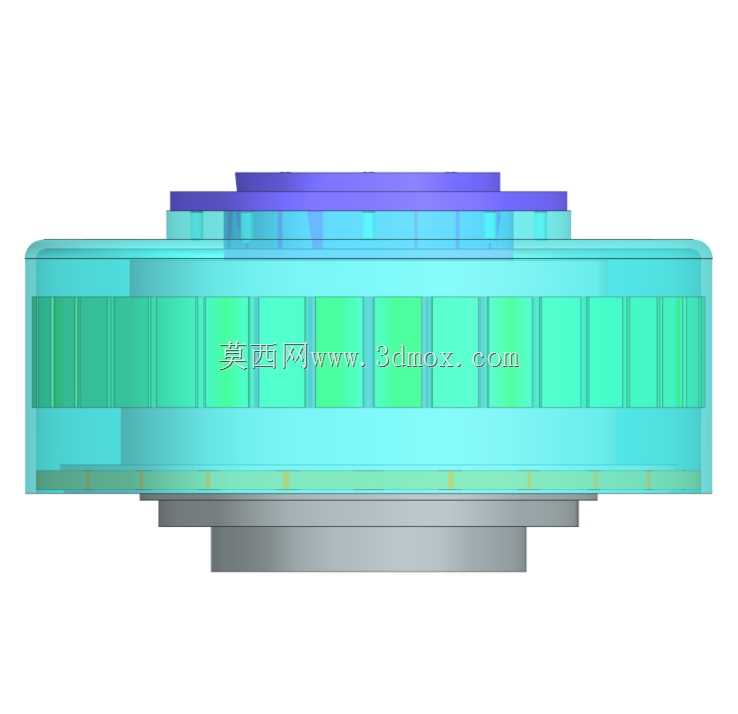

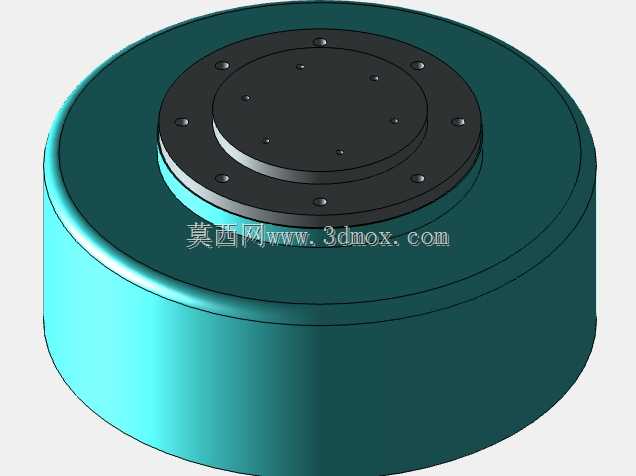

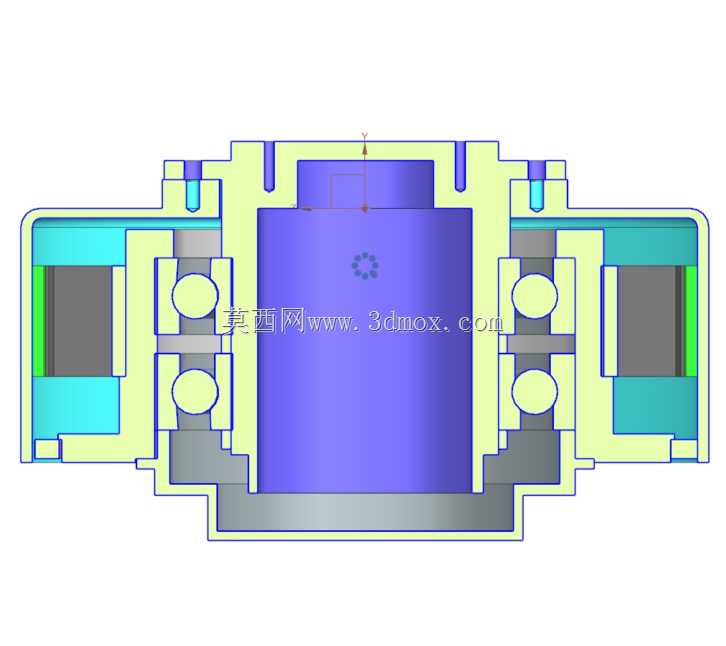

　　做结构建模时，所有配合面的公差带都按照航空级部件的要求做了预留，轴承位的同轴度公差控制在0.02mm以内，转子壳体的外圆做了动平衡去重的结构预留，避免高转速下的振动问题。考虑到实际装配的工艺性，定子与芯轴的配合采用过盈加键连接的形式，不需要额外做粘接固定，方便后期的维护拆解，转子磁钢的固定槽做了燕尾型的防脱设计，应对大加速度工况下的磁钢甩出风险。从结构剖面可以看到，两侧的端盖与外转子壳体采用一体化加工的形式，减少了连接螺栓的数量，同时在端盖位置预留了油封安装位，能够阻挡外部的水汽、粉尘进入轴承腔，适应低空复杂的飞行环境。在做尺寸链校核时，特意将轴承的预紧间隙调整结构设置在非出线侧，装配时可以从端部直接调整预紧力，不需要拆解整个电机本体，降低了现场维护的操作难度。芯部的定子冲片采用高导磁低损耗的硅钢片叠压结构，叠压系数控制在0.95以上，在保证磁路效率的同时，也能减少高速运转下的铁损发热。另外，电机的出线口做了密封格兰头的安装位，线缆从芯轴中心引出后可以直接连接机身的控制器，不会随转子转动产生线缆磨损问题。

　　这类集成式外转轮电机的设计，核心是打破了传统电机需要外接传动机构的布局逻辑，将动力输出、载荷承载、安装接口全部集成在电机本体上，不管是用于电动垂直起降飞行器的动力单元，还是用于其他需要直驱的低转速大扭矩场景，都能减少传动链路的功率损耗，提升整套系统的可靠性。建模过程中对所有的圆角、倒角都做了工艺性处理，没有出现无法加工的清角结构，所有的螺栓连接位都预留了足够的扳手操作空间，装配顺序按照从内到外的流程做了干涉检查，不存在装配时零件无法装入的问题。针对飞行场景下的轻量化需求，所有非承载位置的结构都做了挖空减重处理，在保证结构强度满足1.5倍过载要求的前提下，尽可能降低壳体的重量，转子壳体的壁厚经过有限元校核，在最大扭矩输出工况下的变形量不超过0.05mm，不会出现定转子擦碰的问题。
