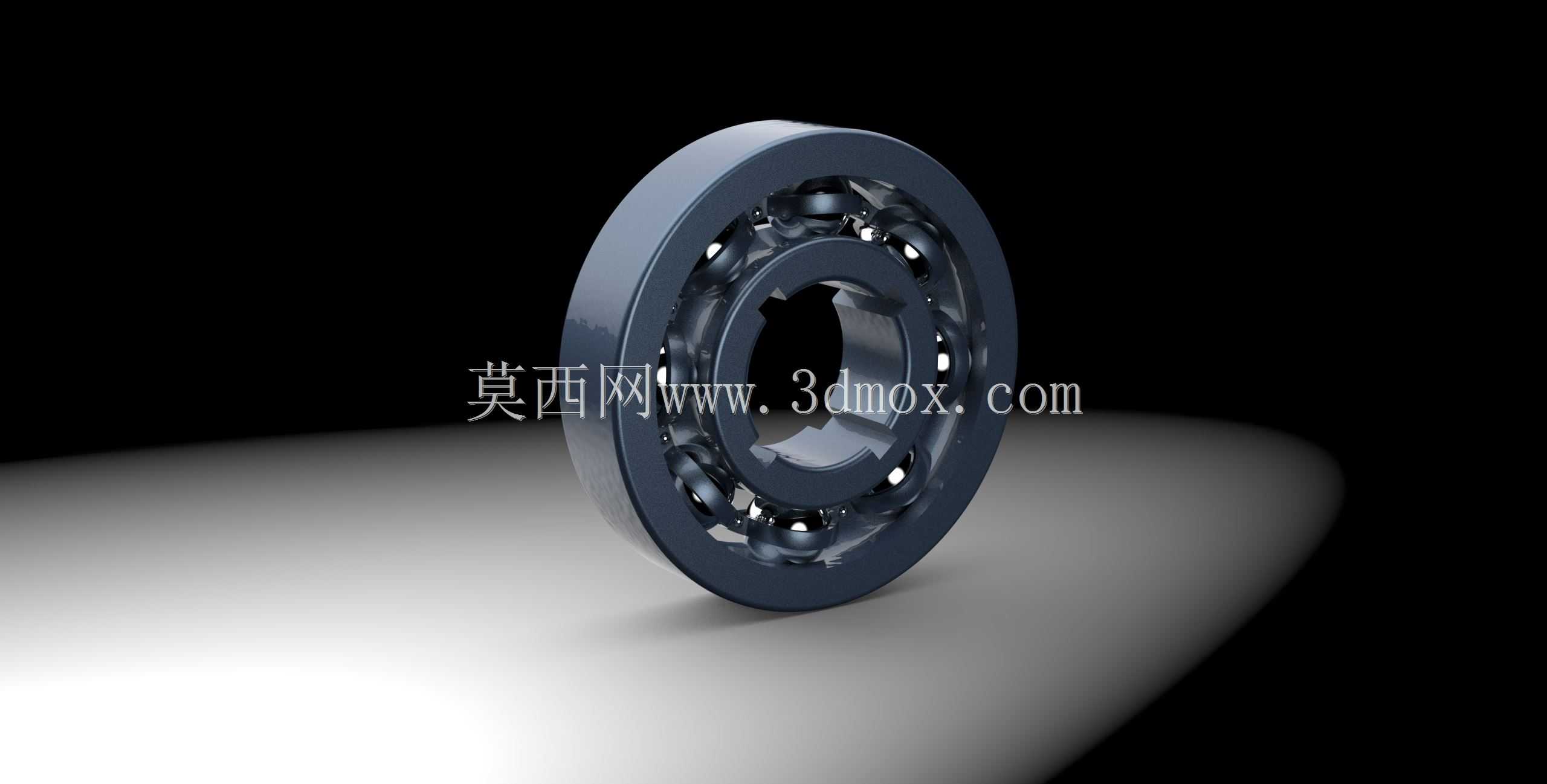

深沟球滚动轴承机械结构三维设计

　　在各类旋转传动设备的结构设计中，轴承是核心的基础支撑部件，其性能直接决定了整套传动系统的运行稳定性、噪音水平与服役寿命。本次设计的深沟球滚动轴承，是机械领域应用覆盖面最广的一类滚动轴承，可同时承受径向载荷与一定比例的轴向载荷，适配从民用家电、通用工业设备到重型工程机械、交通运输装备的各类旋转工况。从实际应用场景来看，这类轴承广泛布置在电机输出轴端、变速箱传动轴支撑位、输送机辊筒两端、机床主轴辅助支撑段、汽车轮毂传动单元、水泵叶轮轴定位处，但凡存在旋转运动需要降低摩擦阻力、约束轴系径向与轴向窜动的位置，都能见到这类结构的身影。

　　从产品功能特性来看，该结构通过内圈、外圈、滚动体、保持架四个核心部件的配合，将轴与安装座之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损。内圈与传动轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢质滚动体是承载载荷的核心元件，保持架则将滚动体等间距分隔，避免滚动体之间直接接触产生额外摩擦与卡滞，同时引导滚动体在滚道内顺畅运转，在轴承非承载区还能起到一定的托持滚动体的作用。这类深沟球轴承的摩擦系数极低，极限转速高，对安装对中误差的容忍度优于部分高精度滚子轴承，日常维护成本低，在常规工况下不需要频繁加注润滑脂即可长期稳定运行。

　　在设计思路层面，首先需要结合目标应用场景的额定载荷、极限转速、预期寿命计算核心参数：先根据轴系的受力分析确定径向载荷与轴向载荷的大小，结合载荷性质选择合适的额定动载荷余量，再根据轴的设计直径确定轴承内径尺寸，根据安装座的空间边界确定轴承外径与宽度尺寸，之后完成滚道曲率半径的设计——滚道曲率通常略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既降低接触应力集中，又能保证运转灵活性。保持架的设计采用浪形冲压结构，这种结构重量轻、空间占用小，不会额外增加轴承的整体宽度，兜孔的尺寸略大于滚动体直径，预留出合理的间隙保证滚动体可以自由转动，同时避免滚动体从兜孔中脱落。密封结构的设计上，双侧带防尘盖的结构可以阻挡外部粉尘、碎屑进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘的工业作业环境。

　　从外形尺寸与安装边界来看，这类轴承的尺寸遵循通用标准件的尺寸规范，内径与轴的配合公差根据载荷大小选择，重载荷工况下选择较紧的过盈配合，轻载荷高速工况下选择略松的过渡配合；外径与轴承座孔的配合需要考虑外圈是否需要随工况产生微量游动，比如长轴传动的一端支撑需要设计为游动端，此时外圈与座孔采用间隙配合，允许轴系受热膨胀时产生轴向位移，避免轴系产生额外的热应力。安装时需要注意压装力只能施加在过盈配合的套圈端面上，不能通过滚动体传递压装力，否则会造成滚道压痕、滚动体损伤，直接导致轴承运转噪音增大、寿命大幅缩短。轴承的轴向定位通常采用轴用弹性挡圈、锁紧螺母、端盖压装等方式，定位时需要保证套圈端面与定位面贴合紧密，避免存在间隙导致运转时产生窜动。在三维建模过程中，需要精准还原各部件的配合间隙，滚动体与内外圈滚道之间预留合理的建模间隙，保持架兜孔与滚动体的位置关系符合实际装配状态，既保证模型装配时不存在干涉，又能真实还原实际产品的结构特征，方便后续做装配仿真、运动动画演示或者工程出图使用。
