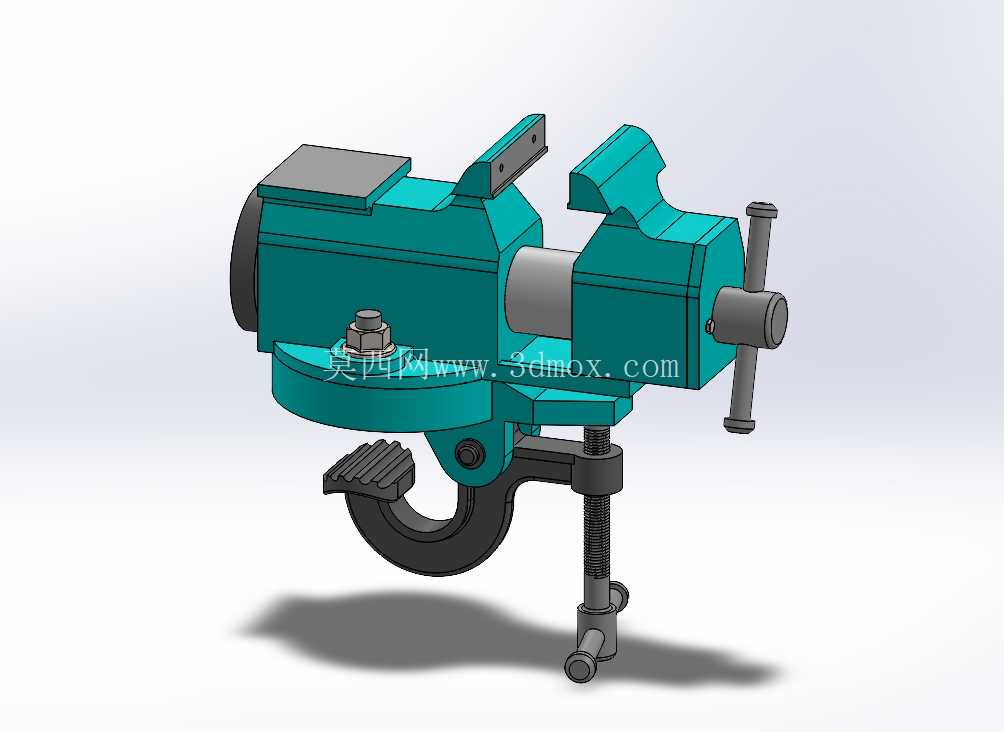

迷你夹钳式台虎钳夹持工装结构设计

　　这款夹钳式迷你台虎钳，核心定位是小空间场景下的工件夹持作业，和传统落地式、重型台虎钳不同，它不需要提前在工作台面打孔攻丝做永久固定，靠下方的C型夹钳结构就能快速装卡在厚度适配的工作台边缘、工装架横档甚至临时搭建的作业台板上，装拆全程不需要额外辅助工具，转场作业时能快速完成部署，很适合流动维修、小件精密加工、户外临时检修这类没有固定作业台的场景。

　　从功能结构来看，它的夹持逻辑分成两个独立的夹紧单元：上部是台虎钳主体的活动钳口与固定钳口，靠侧面的梯形丝杠副驱动活动钳身平移，梯形螺纹的自锁特性可以保证夹持过程中不会因为工件振动出现松脱，钳口位置预留了标准的钳口板安装槽，可以根据加工需求更换光面、齿面或者软质钳口，避免夹伤有色金属、塑料类工件表面；下部的C型夹钳是整个装置的固定基础，夹钳的压紧螺杆端部带旋转压头，拧紧时压头会贴合在工作台底面，和上部的支撑钩形成抱紧力，压头表面做了滚花防滑处理，即使是表面光滑的不锈钢台面也不会出现滑移。

　　设计过程中优先考虑了小尺寸工件的夹持适配性，钳身整体做了紧凑化处理，钳口的最大张开距离控制在小件加工常用的区间内，不会因为行程冗余增加整体体积，钳身的回转结构可以在水平方向做360度旋转，调整到合适的加工角度后可以通过锁紧手柄固定位置，不需要反复松脱下部的夹钳就能调整工件朝向，能减少装夹辅助时间。安装边界方面，下部C型夹钳的最大开口尺寸覆盖了常规工作台、维修台的板厚范围，不管是木质工作台、钢板工作台还是铝合金型材搭建的临时工装台，只要板厚在夹钳开口行程内都能可靠固定，夹钳的支撑钩做了加厚处理，拧紧螺杆时不会出现支撑臂变形的问题，上部钳身的高度设计也充分考虑了加工操作空间，装夹工件后不会因为钳身过低导致锉削、钻孔、打磨等操作时手部碰到工作台面。

　　实际使用场景里，这类迷你台虎钳常出现在电子元器件引脚修整、小型五金件修磨、模型制作、小件焊接定位、精密零件去毛刺等作业中，相比大型台虎钳，它的钳口夹持面做了精磨处理，平行度控制在较高精度范围内，夹持小型精密零件时不会出现工件倾斜的问题，丝杠的传动阻尼做了适配调整，转动手柄时可以精准控制夹持力，避免加持力过大夹坏薄壁类、脆性材料工件。结构设计上还做了细节优化，活动钳身和固定钳身的配合面采用了燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承受侧向力时不会出现钳身上抬的问题，在对工件进行锉削、敲击等带侧向载荷的作业时，钳身依然能保持稳定；下部夹钳的螺杆和上部钳身的驱动丝杠都做了发黑防锈处理，长期在潮湿的维修车间、户外作业环境下使用也不会轻易生锈卡滞，手柄部分采用了穿杆式结构，需要大夹紧力时可以接长力臂，不需要额外加力杆就能获得足够的夹持力矩。整体结构没有多余的复杂零件，所有运动部件都预留了润滑脂加注间隙，日常维护只需要定期在丝杠和导轨面涂抹少量润滑脂就能保证操作顺畅，不会出现卡涩、咬死的问题，钳身主体采用铸铁材质，减震性能好，进行打磨、敲击作业时能吸收部分振动，减少工件的共振位移，夹钳部分采用锻钢材质，强度更高，反复拧紧也不会出现断裂、滑牙的问题。
