曲柄飞轮式简易振荡传动机构

项目分类:通用机械零部件 发布时间:2025-01-01 ID:874942
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构
  • 曲柄飞轮式简易振荡传动机构

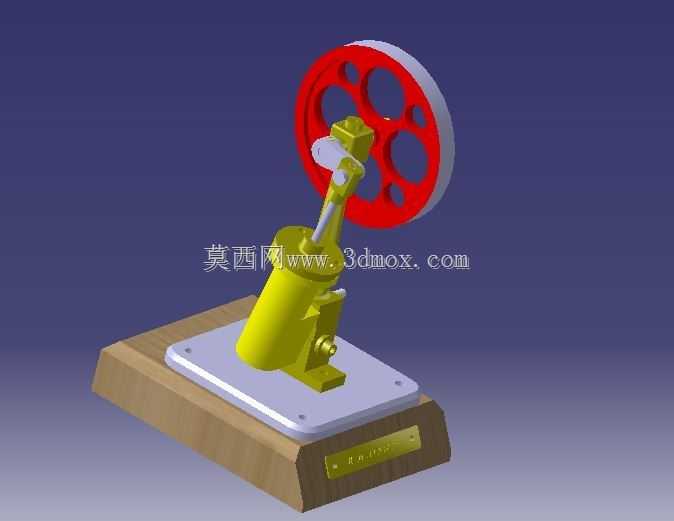

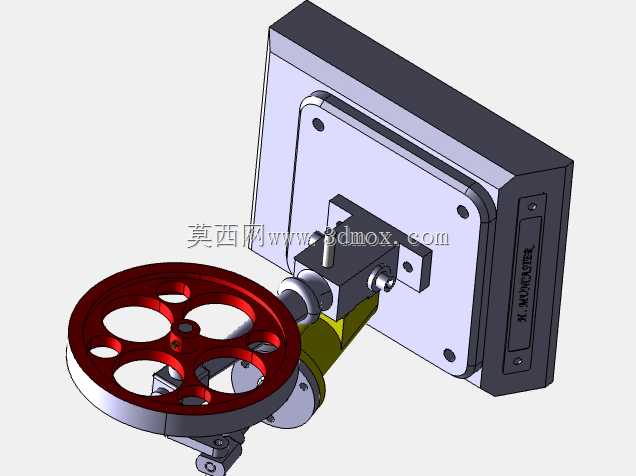

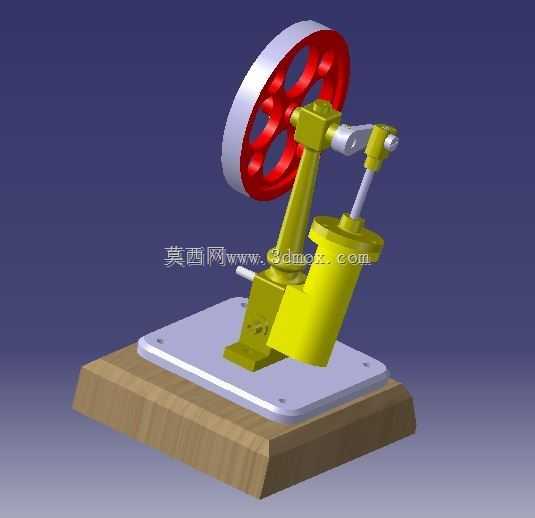

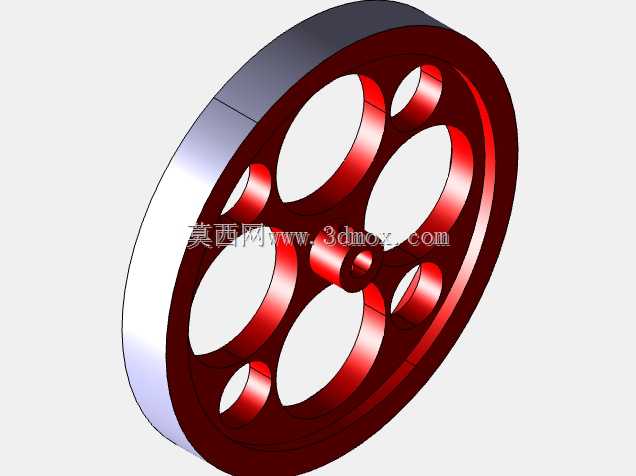

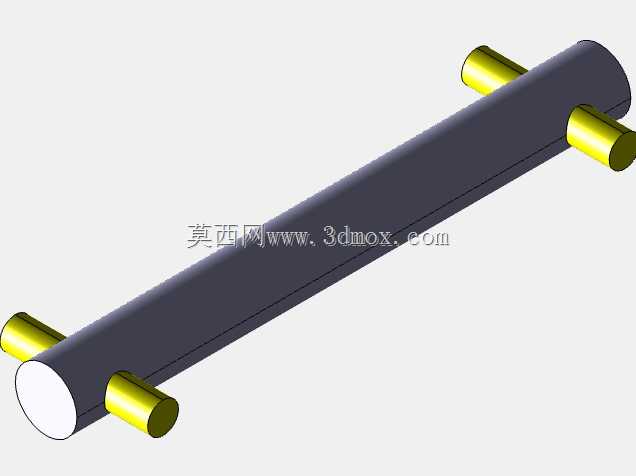

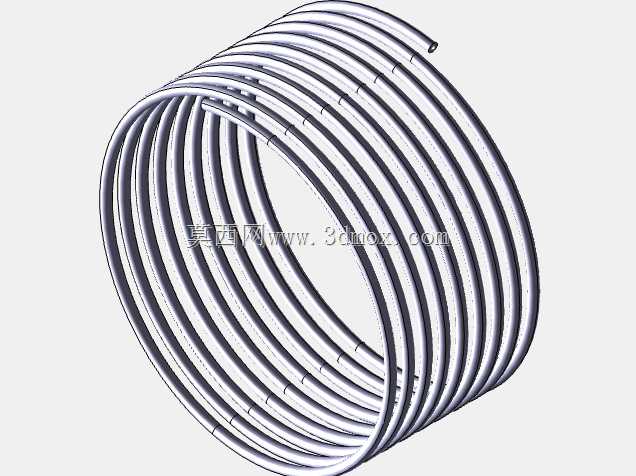

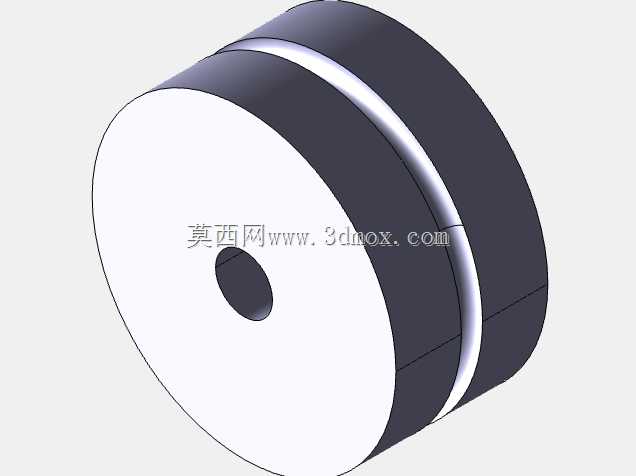

  飞轮作为储能与动力输入部件,轮盘上开设四个均匀分布的圆形减重孔,既降低了轮体自身的转动惯量偏差,也减少了不必要的重量负载,轮缘做加厚处理保证转动过程中的动平衡稳定性,当外力驱动飞轮转动时,连接在飞轮偏心销位置的连杆会带动导向套内的活塞杆做上下往复的直线运动,配合导向座内的滑动衬套结构,能将转动的扭矩高效转化为沿活塞杆轴向的振荡输出,整套传动的死点位置依靠飞轮自身的转动惯量顺利通过,不会出现卡滞问题。这套曲柄飞轮结构的振荡传动装置,常被用作高校机械原理课程的演示教具,也可作为小型往复式动力输出单元嵌入到轻载试验设备中,用来实现圆周运动到直线往复振荡动作的转换,很多小型振动试验台、物料筛分的微型驱动端,都会采用同原理的结构做动力输出端。从结构组成来看,整套机构由带木质包覆的安装底座、金属安装基板、立式气缸样式的导向支撑座、曲柄连杆组件、大直径带减重孔的飞轮轮盘几个核心部分构成。

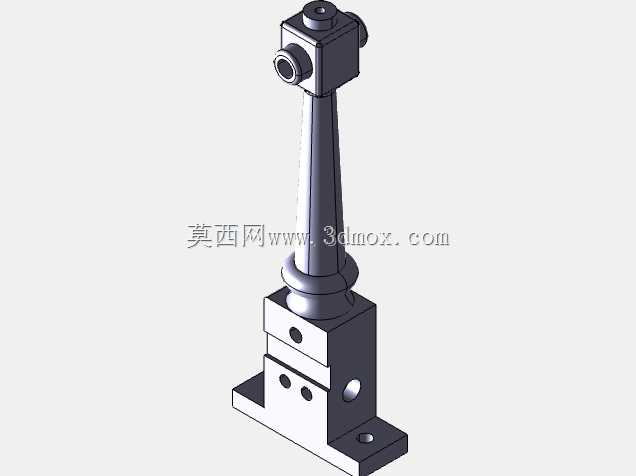

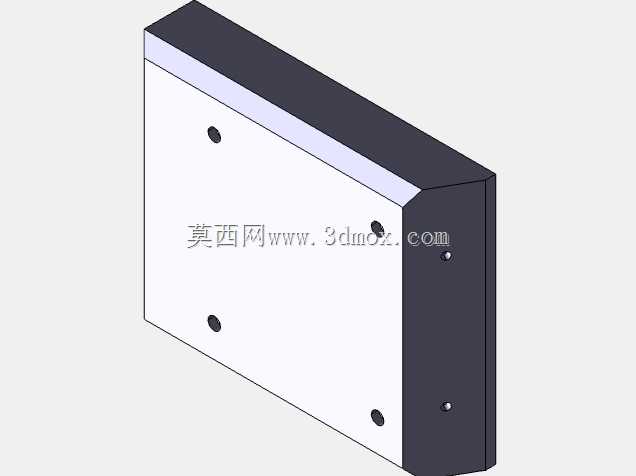

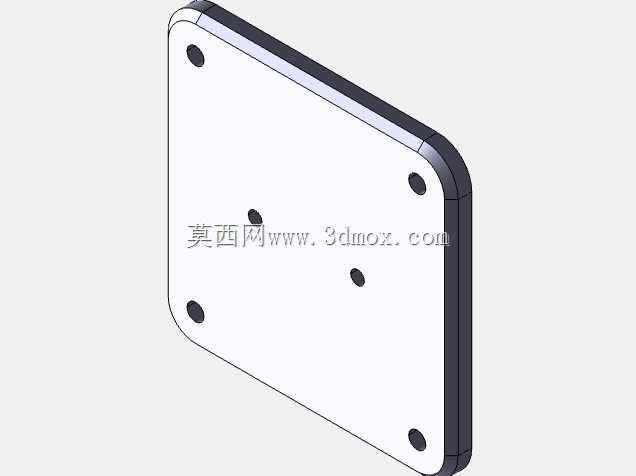

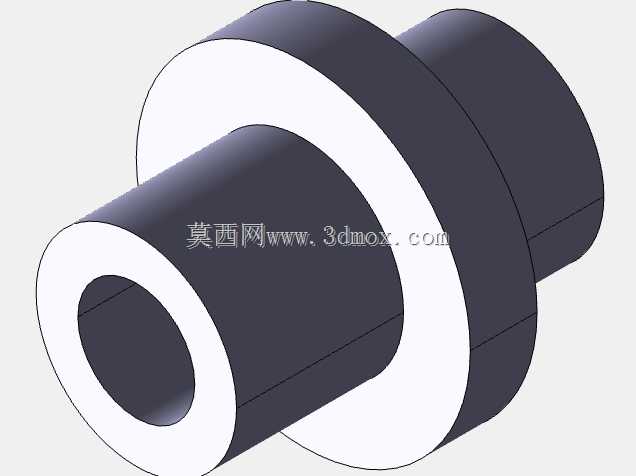

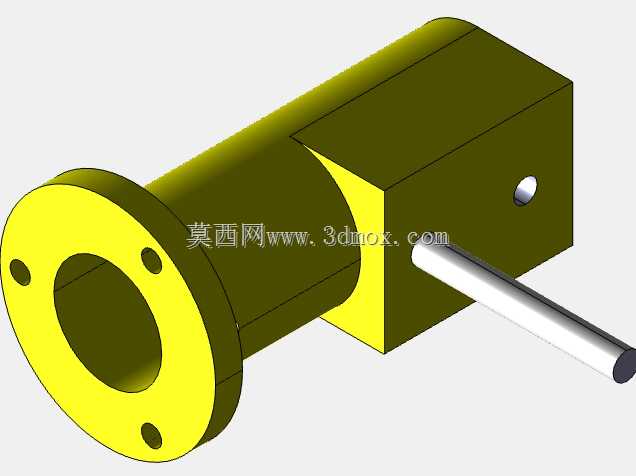

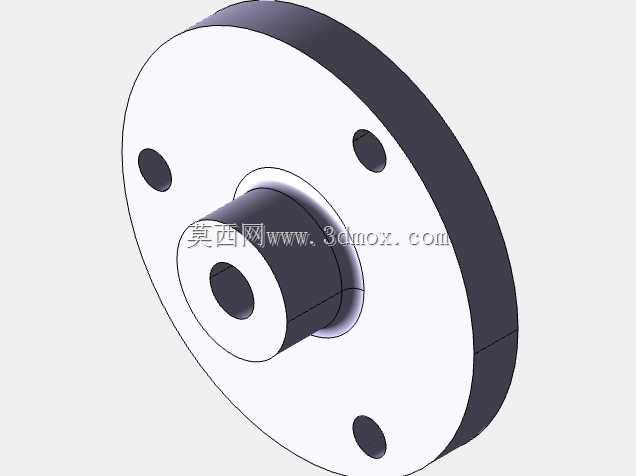

  设计阶段首先要确认的是安装边界尺寸,整套机构的底座采用矩形木质基座,底部做平整处理,可直接放置在试验台桌面或者通过螺栓穿过基板上的四个安装沉孔做固定,安装时需要保证基板平面与水平面的平行度误差控制在0.1mm以内,避免连杆运动过程中出现侧向附加力矩,加速衬套的磨损。导向支撑座采用倾斜布置的结构,角度匹配连杆的运动行程轨迹,让连杆在整个运动周期内都不会与支撑座内壁发生干涉,活塞杆与导向套的配合间隙选取H7/f6的公差带,既保证往复运动的顺畅度,也能控制径向的晃动量在合理范围内,减少运动过程中的噪音与磨损。

  飞轮的偏心销位置经过反复校核,确定了合适的偏心距,以此控制活塞杆的往复行程在合理区间,既满足振荡动作的幅度要求,也不会因为行程过大导致连杆与支撑座出现运动干涉。在实际应用场景中,这类简易振荡机构不需要复杂的控制系统,只要给飞轮端连接低速电机或者手动驱动手柄,就能持续输出稳定的往复振荡动作,很多教学场景中会用这类透明化展示结构的模型,来讲解曲柄滑块机构的运动原理、死点通过的方式、飞轮储能的作用,相比纯理论的图纸讲解,实体结构能让学习者更直观地理解各部件的运动配合关系。

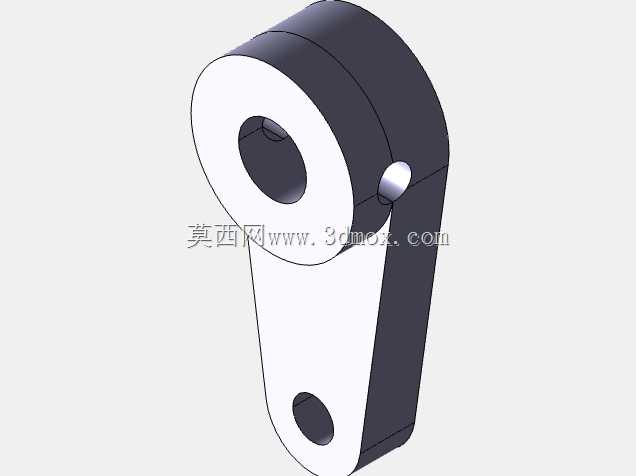

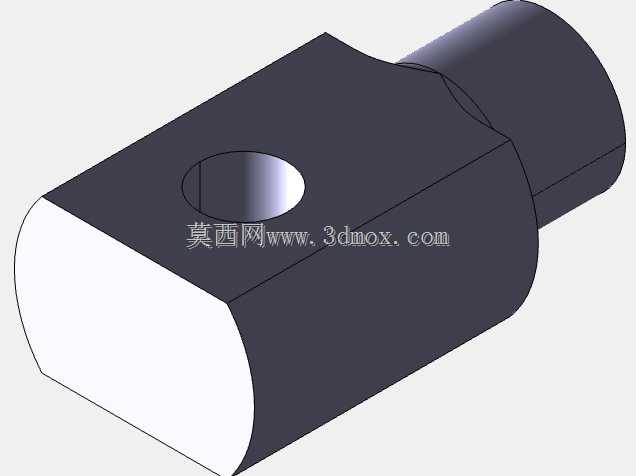

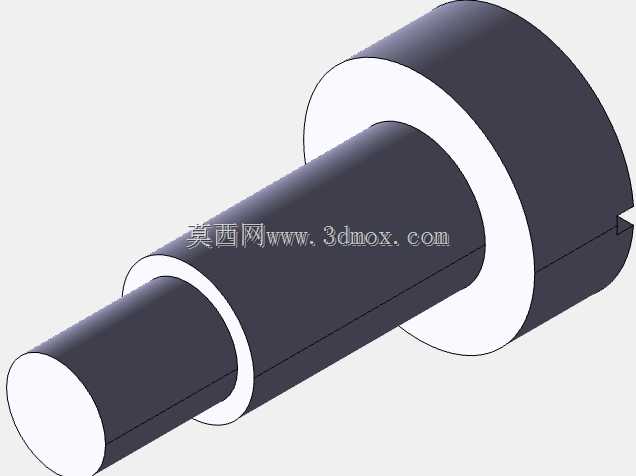

  在小型工业应用场景里,这类结构可以经过尺寸放大后应用在小型往复泵、振动送料器的驱动端,结构简单可靠,维护成本低,只需要定期给连杆铰接点、导向套位置添加润滑脂,就能保证长期稳定运行。建模过程中需要重点关注各铰接点的配合间隙,偏心销与连杆大头孔的转动配合、活塞杆与连杆小头的铰接配合,都需要预留合理的转动间隙,避免在装配后出现运动卡滞,飞轮与支撑座输出轴的连接采用平键周向固定,保证扭矩传递的可靠性,安装基板上的四个沉孔位置需要与底座上的预埋螺母位置精准对应,保证装配后基板不会出现翘曲变形。整个机构的外形轮廓以底座为最大边界,飞轮转动到最高位置时为整机的最高点,在做整机布局时需要预留出飞轮转动的安全空间,避免周边部件与飞轮发生碰撞,导向座的倾斜角度经过运动仿真反复验证,确保连杆在整个运动周期内的传动角始终处于合理区间,减少传动过程中的侧向分力,提升整套机构的机械效率。
