带啮合齿轮组的传动花键轴结构设计

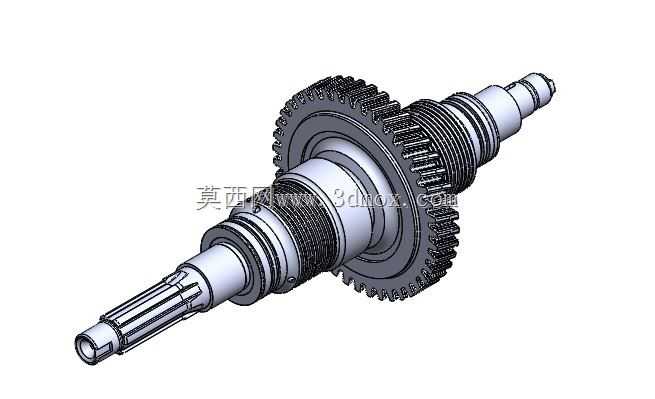

　　这套带啮合齿轮组的花键轴结构，是机械传动系统里承担扭矩传递、转速匹配的核心执行部件，常见于手动变速器、工业减速器、机床主轴进给箱这类需要多级变速的动力传输场景中。从实际工况适配来看，这类轴件往往要承受交变弯曲应力与接触冲击载荷，设计阶段首先要敲定的就是轴段的阶梯分布逻辑——不同直径的轴段分别对应轴承安装位、齿轮定位肩、花键连接段、密封件配合位，每一处轴肩的过渡圆角都要匹配对应标准件的安装倒角，避免装配时出现应力集中或者定位失效的问题。

　　轴体上集成的大直径斜齿圆柱齿轮，是和轴体过盈配合加键连接固定的，齿向的倾斜角度是按照传动比、啮合重合度计算得出的，相比直齿结构，斜齿啮合时的接触线更长，传动过程中的冲击、噪声都会明显降低，适合中高速、中等载荷的连续运转场景。齿轮的齿宽、齿顶圆直径都要和配对齿轮的参数严格匹配，侧隙控制在行业通用的公差范围内，既不能因为侧隙过小出现卡滞、发热咬死，也不能因为侧隙过大导致传动回程误差超标，影响整套传动系统的精度。

　　轴两端的花键结构，是用来和外部动力输入端、负载输出端做滑动或者固定连接的，花键的齿形选用矩形花键还是渐开线花键，要看实际传递的扭矩大小和对中性要求——渐开线花键的齿根强度更高，对中精度更好，适合重载、有正反转切换的工况，矩形花键则加工更简便，适合轻载、连接频次不高的场景。花键段的长度要预留足够的装配调节余量，保证外部连接套在全行程滑动时不会出现脱齿、卡滞的问题。

　　安装边界方面，轴上两个轴承位的同轴度公差要控制在IT6级以内，齿轮安装位相对于轴承基准的径向圆跳动不能超过0.02mm，否则装配后会出现齿轮偏载、齿面局部磨损过快的问题。轴上的螺纹段是用来安装锁紧螺母的，通过锁紧螺母给轴承、齿轮提供轴向预紧力，预紧力的大小要按照轴承样本推荐的数值施加，既要消除轴承的轴向游隙，提升轴系的支撑刚性，也不能预紧过度导致轴承发热、寿命缩短。

　　从结构细节来看，轴体中心的通孔设计一方面可以减轻轴件的整体重量，降低旋转时的不平衡量，另一方面也可以作为润滑油路，给啮合齿面、轴承滚动体提供润滑介质，减少运转过程中的摩擦磨损。齿轮齿面的粗糙度要求达到Ra1.6以下，装配前要做齿面探伤，避免存在微观裂纹导致运转过程中出现断齿故障。整套轴系在装配完成后，要做动平衡校验，平衡精度等级按照G6.3执行，适配多数工业传动设备的运转转速要求，避免高速旋转时出现振动过大、支撑轴承过早失效的问题。

　　在实际选型适配时，要先核算轴件的额定传递扭矩，匹配对应模数的齿轮参数，确认轴段的跨距、安装孔位和现有设备的腔体尺寸匹配，花键的参数和外部连接部件完全一致，才能保证替换或者新装后整套传动系统稳定运转。这类集成式齿轮轴结构相比分体式装配的轴和齿轮，减少了连接环节的累积误差，轴系的整体刚性更好，适合对传动精度、空间占用要求较高的设备场景。
