内啮合行星齿轮组传动结构设计

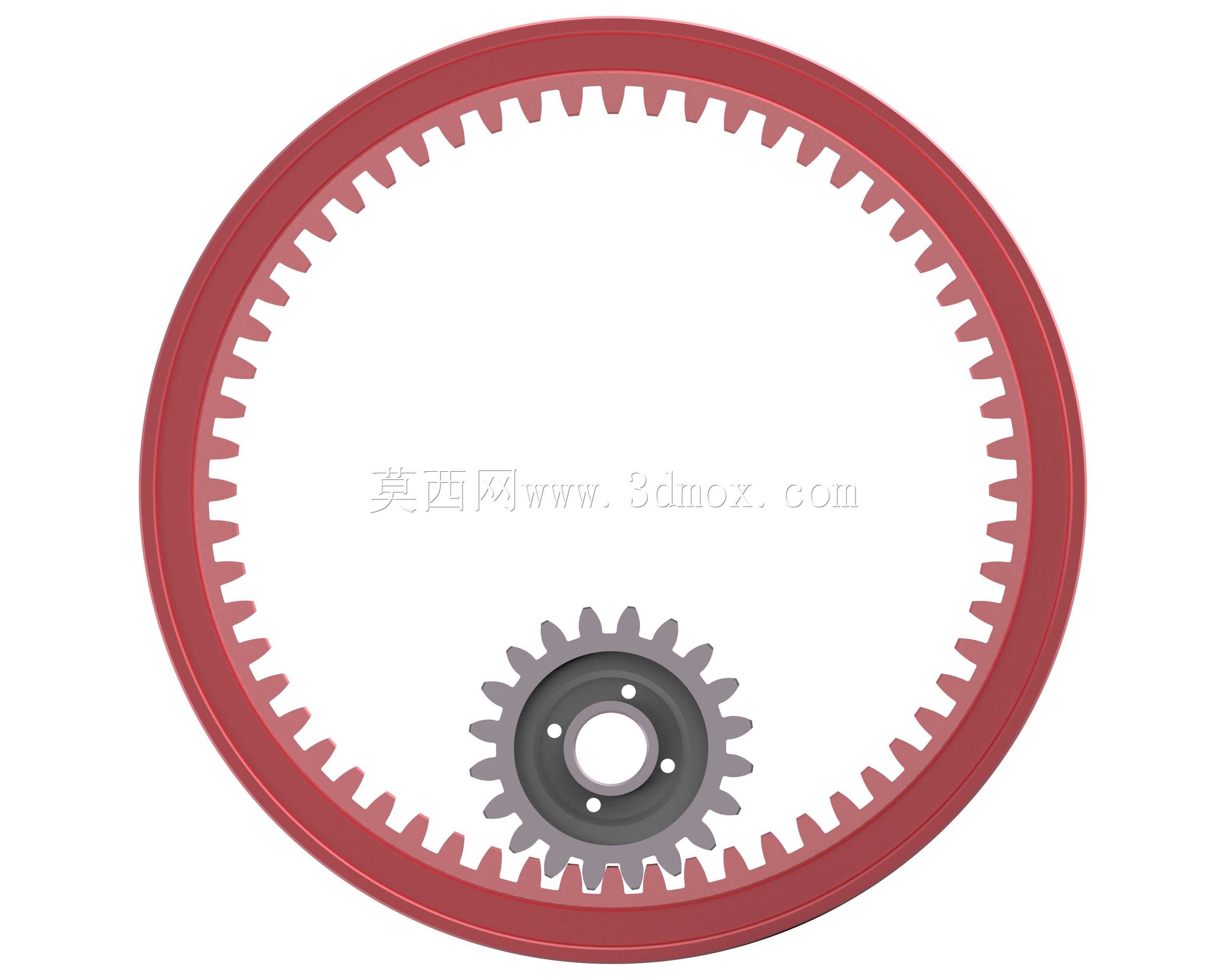

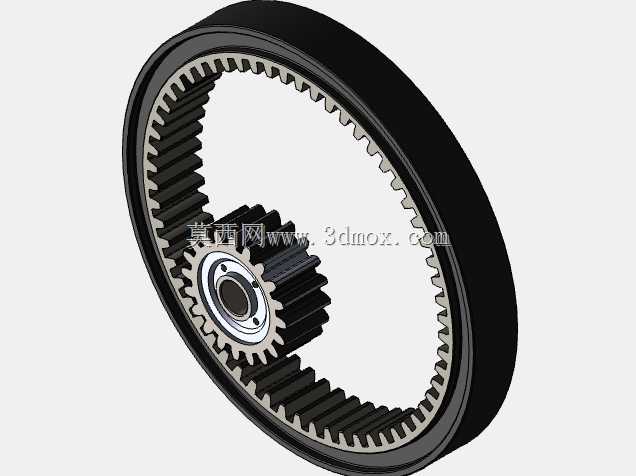

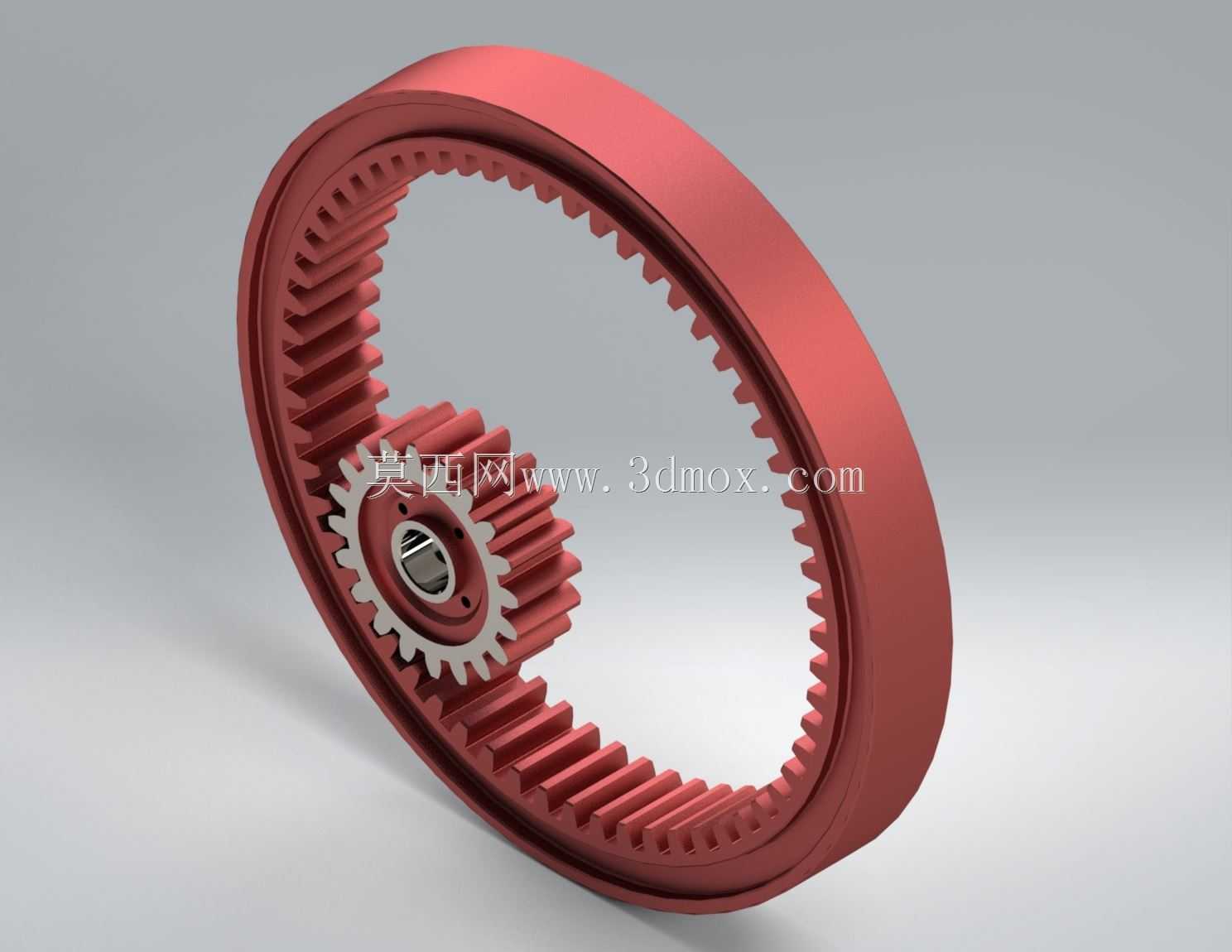

　　这套内啮合行星齿轮传动结构，是小体积大传动比传动场景下的典型构型，在紧凑安装空间的动力传输单元中应用十分广泛，常见于小型伺服动力输出端、精密回转工作台驱动、小型自动化设备的进给传动单元，也可作为大减速比传动系统的前置级使用。从结构组成来看，整套构件包含大尺寸内齿圈、同轴布置的小齿轮，内齿圈为固定内齿结构，齿形沿内环面均匀分布，小齿轮作为行星轮与内齿圈实现多点啮合，相比外啮合齿轮组，内啮合的重合度更高，传动过程中轮齿受力更均匀，相同模数下能传递更大的扭矩，同时啮合冲击更小，运行噪音更低。

　　设计过程中首先要匹配传动比需求，确定内齿圈与小齿轮的齿数差，内啮合传动的齿数差不能过小，否则会出现齿廓干涉、根切等问题，建模时需要严格控制齿形参数，齿顶高系数、顶隙系数都要符合内啮合齿轮的设计规范，尤其是内齿圈的齿顶圆直径、齿根圆直径计算，和外齿轮存在明显差异，不能直接套用外齿轮的参数公式。从安装边界来看，内齿圈的外径是整套结构的最大安装尺寸，设计时需要预留齿圈外圈的固定安装位，通常采用过盈配合加定位销的方式将内齿圈固定在设备壳体上，避免传动过程中齿圈出现周向转动；小齿轮的中心孔为动力输入或输出接口，孔内设计有键槽结构，用于和传动轴实现周向固定，键槽的位置要和轮齿的相位匹配，保证装配后齿轮的啮合侧隙均匀。

　　齿形建模阶段需要注意渐开线的生成范围，内齿圈的渐开线齿廓是向内凹陷的，和外齿轮向外凸起的齿廓形成共轭啮合，建模时要校验啮合过程中的侧隙，侧隙过大会导致传动回程误差增大，影响精密传动的定位精度，侧隙过小则会在传动受热膨胀时出现卡滞、轮齿磨损加剧的问题。实际应用中，这类行星齿轮结构常和太阳轮、行星架组合成完整的行星轮系，本次呈现的是内齿圈与单行星轮啮合的基础结构单元，可作为复杂行星传动系统的设计参考。在材料选型上，这类传动齿轮通常采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受啮合过程中的接触应力，避免齿面点蚀，又能承受传动时的冲击载荷，防止轮齿断裂。结构设计时还要考虑润滑通道的预留，内齿圈和小齿轮的啮合区域需要持续的润滑脂或润滑油供给，通常会在内齿圈的固定壳体上设计注油孔，正对啮合区域，保证润滑介质能顺利进入齿面啮合间隙，减少轮齿磨损，延长传动结构的使用寿命。从外形尺寸来看，内齿圈的齿宽决定了轮齿的接触线长度，直接影响结构的承载能力，齿宽越大承载能力越强，但会增加整体结构的轴向尺寸，设计时需要根据安装空间的轴向限制，平衡承载能力和结构尺寸的关系；小齿轮的齿宽通常比内齿圈略宽1-2mm，避免装配时的轴向错位导致啮合接触面积不足。

　　建模过程中需要对装配干涉做全面校验，除了轮齿正常啮合的接触区域外，小齿轮的齿顶不能和内齿圈的齿根发生碰撞，小齿轮的轮毂部分也不能和内齿圈的内环非齿面区域产生摩擦，转动过程中要保证全周范围内无卡滞点。这类内啮合齿轮结构相比平行轴外啮合齿轮组，在相同传动比下结构体积可缩小30%以上，非常适合对安装空间有严格限制的设备场景，比如小型协作机器人的关节驱动、航空航天设备的小型传动单元、精密医疗器械的动力传输部位，这些场景既要求传动结构有足够的承载能力，又不能占用过多的安装空间，内啮合行星结构刚好能满足这类需求。设计时还要考虑加工工艺性，内齿圈的内齿加工通常采用插齿工艺，建模时的齿形参数要符合插齿加工的退刀要求，齿根处的过渡圆角不能过小，否则会在插齿加工时出现刀具干涉，也会导致热处理时应力集中，增加轮齿断裂的风险；小齿轮可采用滚齿工艺加工，加工效率更高，齿形精度更容易保证。
