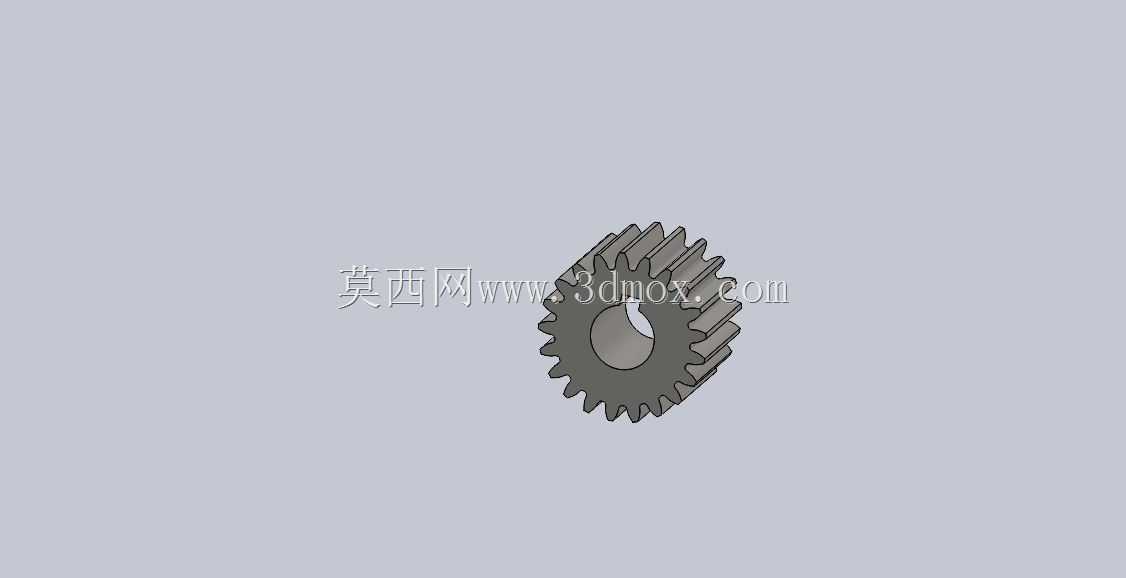

直齿圆柱小齿轮传动结构设计

　　这款直齿圆柱小齿轮是机械传动系统中应用极为广泛的基础动力传递零件，在各类中小功率传动场景中承担着转速匹配、扭矩传递的核心作用。从实际工程应用来看，这类小齿轮常出现在小型减速机构、精密传动模组、电源设备内部传动链路、小型机电产品的动力输出端，也可作为多级传动系统的首级输入齿轮或末级输出齿轮使用，适配转速不超过1500rpm、传递扭矩在5N·m以内的轻载传动工况。

　　从结构设计逻辑来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺一次成型，加工难度低，装配时无需额外调整轴向啮合位置，对安装空间的轴向尺寸容错率更高。齿轮中心设置通孔式轴孔，孔壁预留键槽安装位，可通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴发生相对转动，保证动力传递的同步性。齿顶圆、齿根圆均做了标准圆角过渡，可有效降低齿根应力集中系数，减少交变载荷下的齿根断裂风险，提升零件的疲劳使用寿命。

　　在实际选型与安装适配层面，该齿轮的径向尺寸紧凑，轴向厚度较薄，适合安装在空间局促的设备内部腔体中，安装时需保证啮合齿轮的轴线平行度误差控制在0.02mm以内，中心距偏差不超过±0.03mm，否则会出现啮合间隙不均、传动噪音增大、齿面偏磨等问题。齿面设计时考虑了轻载工况的耐磨需求，齿面粗糙度控制在Ra1.6以下，既可以降低啮合过程中的摩擦损耗，也能减少长期运行后的齿面磨损量，维持传动精度的稳定性。

　　不同于斜齿轮的轴向力问题，这款直齿小齿轮传动时不会产生额外轴向载荷，支撑轴的轴承选型无需考虑轴向力承载需求，可简化支撑结构的设计复杂度，降低整体传动模组的制造成本。在小型电源变压器配套的调节机构、小型自动化设备的进给传动链路、3D打印机的送料传动组、小型家电的动力传动结构中，这类小齿轮都能凭借结构简单、安装便捷、传动效率高的特性稳定发挥作用。设计过程中严格遵循标准模数齿形参数，齿距误差控制在国标7级精度范围内，可与同模数的标准直齿轮实现顺畅啮合，无需定制配对零件，替换维护时的配件获取难度低，能有效降低设备的后期维护成本。

　　从装配流程来看，该齿轮安装时可直接压装到对应直径的传动轴上，轴孔与轴的配合采用H7/k6过渡配合，既保证装配后的同轴度，也便于后期故障时的拆卸更换。齿轮端面与轴肩的贴合面设计有0.2mm的退刀槽，可避免装配时齿轮端面与轴肩发生干涉，保证齿轮安装到位后轴向位置准确，不会出现轴向窜动影响啮合精度的问题。日常运行过程中，只需在齿面定期涂抹适量润滑脂，即可降低齿面磨损，延长零件使用寿命，无需复杂的日常维护操作，适配各类批量生产的通用机电产品的设计需求。
