15吨负载带葫芦EOT起重小车结构设计

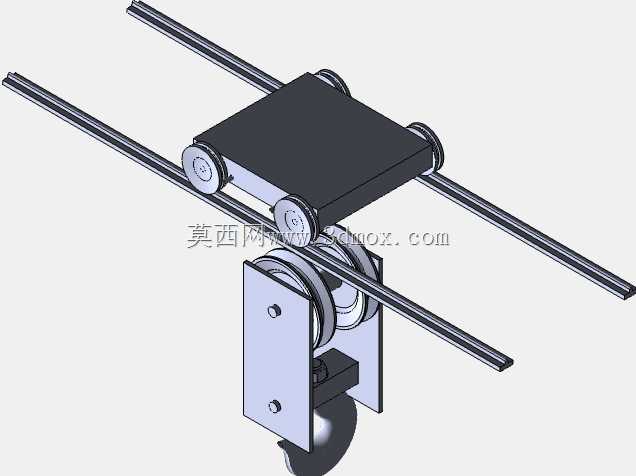

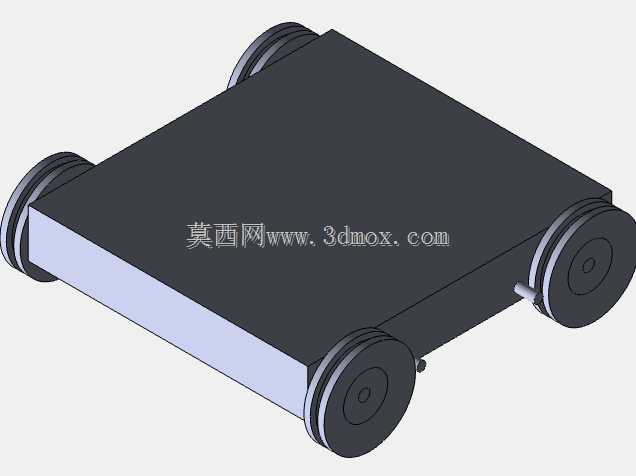

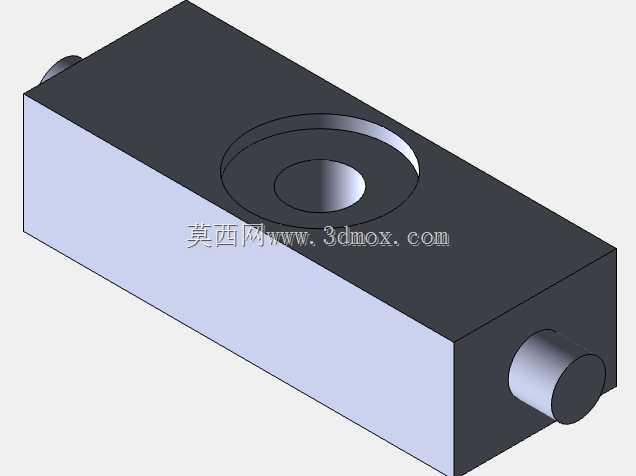

　　在车间重型物料转运、货场装卸、重型装备组装工位的场景里，这类带葫芦的EOT起重小车是桥吊设备的核心执行单元，直接承担负载的垂直起升与沿主梁的水平移动功能，本次设计的额定起升负载为15吨，适配常规工业厂房的桥式起重机主梁安装需求。整套结构拆分来看共包含8个独立功能部件，分别为十字承载件、吊钩总成、标准M72规格配套螺母、卸扣板、滑轮组、滑轮轴、行走轨道适配组件以及行走小车本体，设计阶段未纳入绕线绳部分，该部分属于易损耗材，实际应用中可根据现场作业频次、负载冲击余量选择适配的钢丝绳或高强度纤维绳，预留的绳槽尺寸完全匹配15吨负载对应的绳索直径选型范围。从设计思路层面讲，首先要明确的是行走轮组的轨距匹配，行走小车的四个行走轮分别卡装在桥式起重机的两根平行主梁轨道上，轮缘的导向间隙控制在2-5mm区间，既避免行走过程中出现卡轨啃轨的问题，也不会因为间隙过大导致运行晃动量超标，影响吊装对位精度。十字承载件作为核心受力转接部件，上半部分与行走小车的车架底板通过螺栓组刚性连接，下半部分通过销轴与滑轮组支架铰接，受力路径直接从吊钩经滑轮组传递到十字件，再分散到小车车架、行走轮最终传导到主梁轨道，避免局部应力集中导致的结构变形。

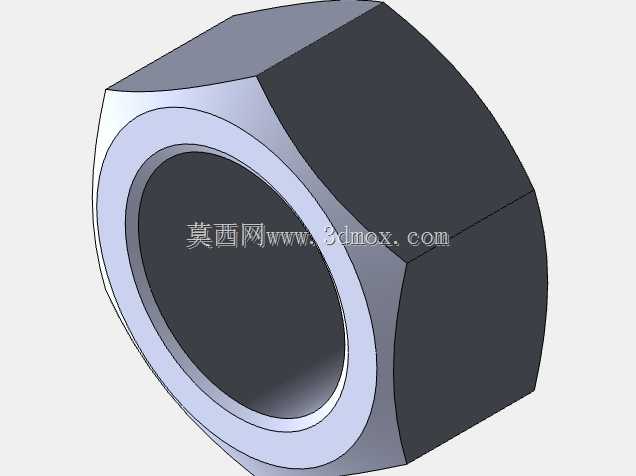

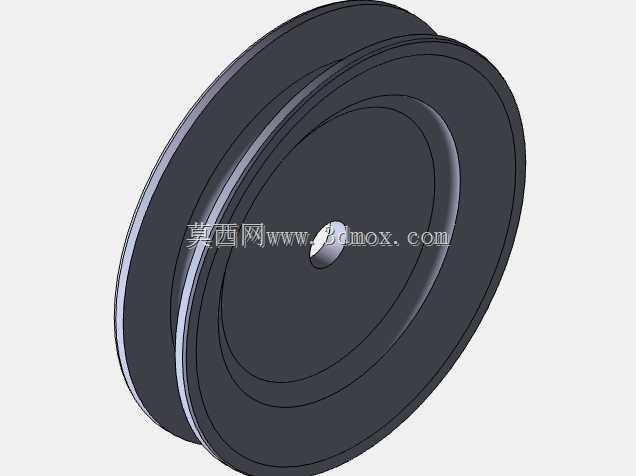

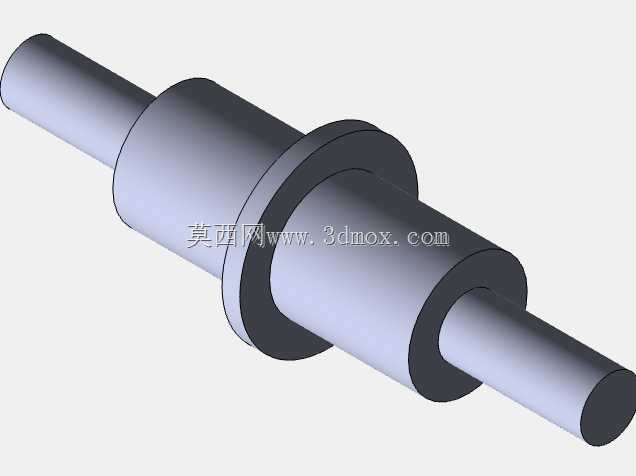

　　滑轮组的设计采用了定动滑轮组合的倍率匹配，15吨负载下的单绳拉力控制在常规电动葫芦的额定输出范围内，滑轮轴的材质选用40Cr调质处理，轴肩位置做了圆角过渡处理，避免交变应力下的疲劳断裂，轴端通过卸扣板配合螺栓实现轴向定位，防止运行过程中滑轮轴窜动脱出。吊钩部分的结构匹配15吨级的起重作业标准，钩头的开口尺寸、危险截面厚度都经过强度校核，配套的M72螺母为标准起重吊钩专用锁紧螺母，带有防松止动结构，防止起升过程中螺母回转松脱。安装边界方面，行走小车的整体宽度适配主流32吨级以下桥式起重机的主梁腹板间距，行走轮的轮径匹配常用的QU70、QU80起重轨道，小车的总高度控制在主梁下盖板到吊钩上限位置的安全距离范围内，避免起升冲顶时结构碰撞。

　　实际应用中，这套结构可以直接作为桥吊的起升小车总成替换件，也可以根据不同厂房的轨距参数调整行走轮的安装间距，适配定制化的起重设备需求。滑轮部分的绳槽半径比配套绳索半径大10%左右，减少绳索与绳槽的磨损，延长绳索使用寿命，滑轮的轴承选用密封型深沟球轴承，可适应车间多粉尘的作业环境，减少日常维护的注油频次。车架部分采用钢板焊接结构，焊后整体去应力处理，再进行机加工保证各安装面的平面度与同轴度，避免行走轮安装偏斜导致的运行阻力过大问题。卸扣板的结构设计兼顾了安装便捷性与固定可靠性，不需要额外焊接定位，仅通过螺栓锁紧即可实现滑轮轴的双向轴向固定，后期检修更换滑轮时拆卸效率更高。

　　在结构细节处理上，所有受力焊缝都做了焊角高度校核，薄板与厚板连接位置做了缓坡过渡，减少应力集中点，吊钩的横梁位置设置了推力轴承，保证负载状态下吊钩可以自由回转，方便吊装时调整物料的朝向，不需要额外撬动重物调整角度。轨道适配组件的轮面做了淬火处理，表面硬度达到HRC45-50，提升行走轮的耐磨性能，延长整机的大修周期。这套结构的设计没有冗余的装饰性部件，所有结构都服务于受力传递、动作实现与安装维护的实际需求，每个部件的尺寸参数都经过受力验算，完全满足15吨额定负载下的静载、动载测试要求，动载测试下的结构变形量控制在国标允许的范围内，不会出现永久变形。
