带滑轮单钩起重吊具装配结构设计

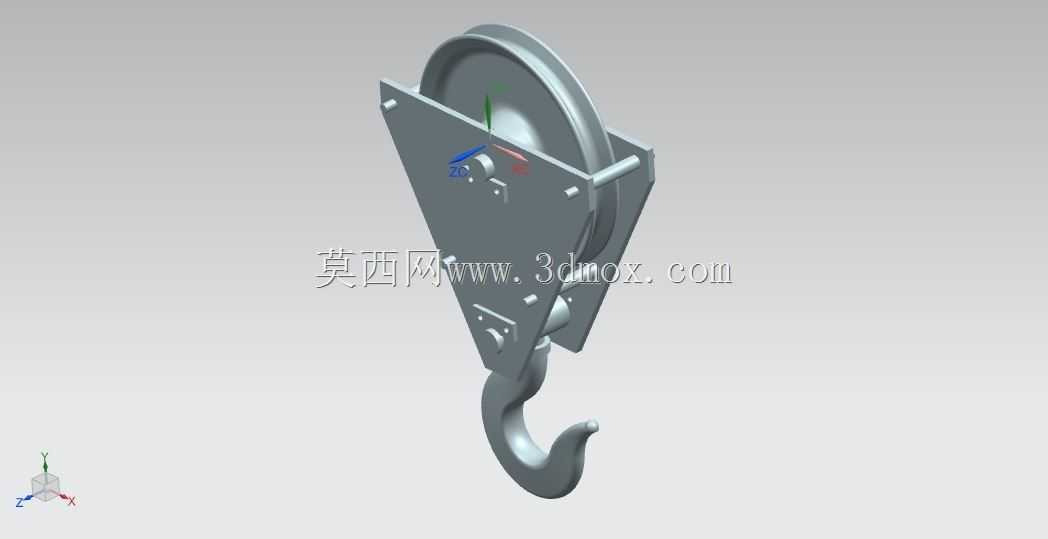

　　在车间重型工件转运、货场散货装卸、设备安装就位这类常规起重作业场景里，吊钩组件是直接承接吊重载荷、连接起重挠性件与被吊物的核心受力构件，这套带滑轮的单钩结构，是中小吨位桥式起重机、门式起重机、移动式汽车吊最常用的末端取物装置构型。从实际作业需求出发，这套结构的设计首先要兼顾载荷传递的平顺性与作业的灵活性，上部的滑轮组模块直接嵌套在三角形结构的夹板组内，滑轮的绳槽曲率匹配常规619、637系列起重钢丝绳的直径范围，钢丝绳绕过滑轮时的包角控制在150度到170度之间，既保证钢丝绳与绳槽的接触面积足够，降低局部接触应力，也避免包角过大导致钢丝绳进出绳槽时出现额外的弯折磨损。

　　两侧的夹板采用等厚钢板裁切成型，所有连接销轴的孔位都做了同轴度公差约束，滑轮轴、吊钩横梁的安装孔位同轴度误差控制在0.1mm以内，避免装配后出现滑轮卡滞、吊钩偏摆的问题。夹板外侧的加强筋结构沿着载荷传递路径布置，从滑轮轴安装位一直延伸到下部吊钩横梁的承载位置，把滑轮传递来的垂直载荷均匀分散到整块夹板上，避免局部应力集中导致夹板变形开裂。下部的吊钩采用锻造钩体结构，钩身的截面为渐变的T型截面，从钩颈位置到钩尖位置截面尺寸逐步过渡，钩颈位置与吊钩横梁配合的部位做了圆角过渡处理，避免应力集中，钩口位置预留了安全舌片的安装位，作业时安全舌片可以自动封闭钩口，防止吊索具从钩口意外滑脱。吊钩横梁穿过两侧夹板的下部安装孔，两端用开槽螺母配合开口销锁止，既可以让吊钩围绕横梁轴线做360度回转，适配不同角度的吊装需求，也能防止横梁轴向窜动脱出。整个组件的安装边界需要匹配起重设备的起升钢丝绳穿绕方式，滑轮的外径尺寸决定了最小卷绕直径，不能小于对应钢丝绳直径的18倍，避免钢丝绳反复弯折出现疲劳断丝；夹板上部的宽度尺寸要适配起重机小车的吊钩架限位间隙，保证起升过程中吊钩组件可以顺利通过小车的导向装置，不会出现卡阻。

　　从受力逻辑上看，这套结构的载荷传递路径非常清晰：被吊物的载荷通过吊索具传递到钩体，钩体将载荷传递给吊钩横梁，横梁再把载荷分散到两侧的夹板上，夹板通过滑轮轴把载荷传递给滑轮，最终由缠绕在滑轮上的钢丝绳承担全部吊重，整个传力路径没有多余的冗余构件，每个零件都承担明确的受力功能。在实际选型适配时，需要根据额定起重量匹配对应的滑轮直径、夹板厚度、钩体截面尺寸，比如5吨级的构型，滑轮直径一般取300mm左右，夹板厚度不小于20mm，钩颈位置的截面直径不小于60mm，同时要保证吊钩的极限工作位置，钩尖最低点到滑轮轴中心的距离满足起升高度的边界要求，不会因为组件自身高度过大压缩有效起升行程。

　　另外，滑轮内部配置了滑动轴承或者滚动轴承，降低钢丝绳牵引时滑轮转动的阻力，轴承两侧加装了密封端盖，防止作业现场的灰尘、铁屑进入轴承摩擦面，延长部件的维护周期。夹板上所有的连接销轴都做了表面淬火处理，表面硬度达到HRC40-45，提升销轴的耐磨性能，避免长期转动磨损导致配合间隙过大，引发组件晃动。钩体的材料选用低碳合金钢锻造后进行调质处理，保证足够的强度和冲击韧性，即使受到突发的冲击载荷也不会出现脆性断裂，满足起重作业的安全冗余要求。
