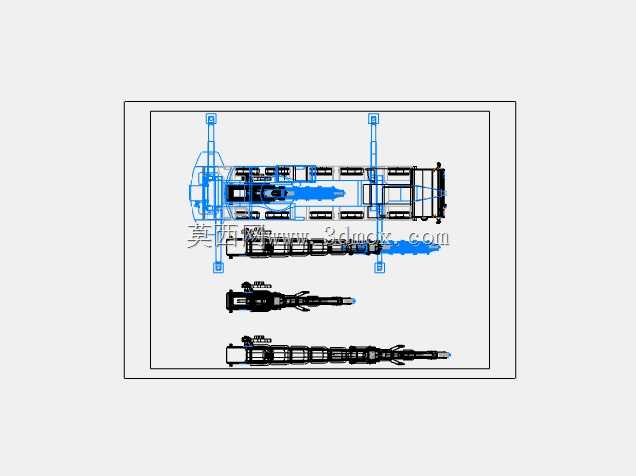

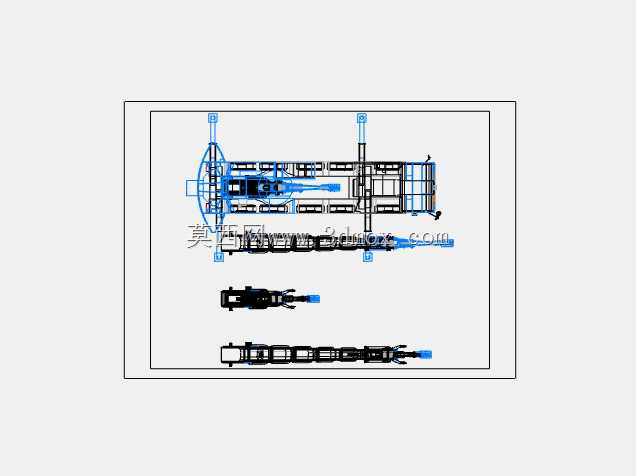

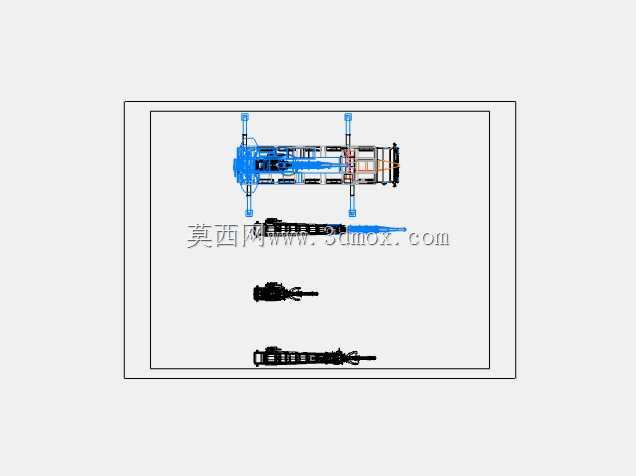

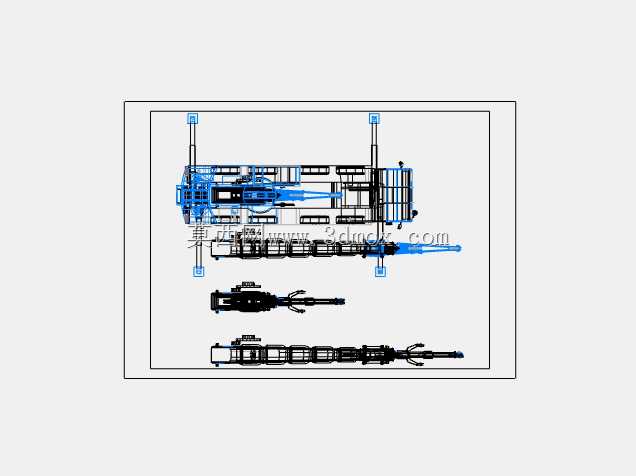

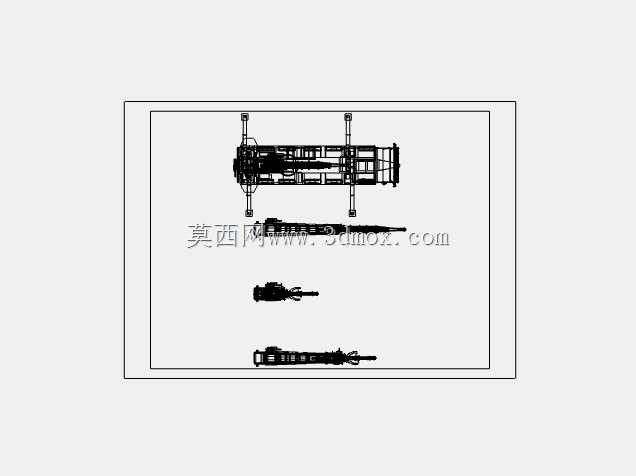

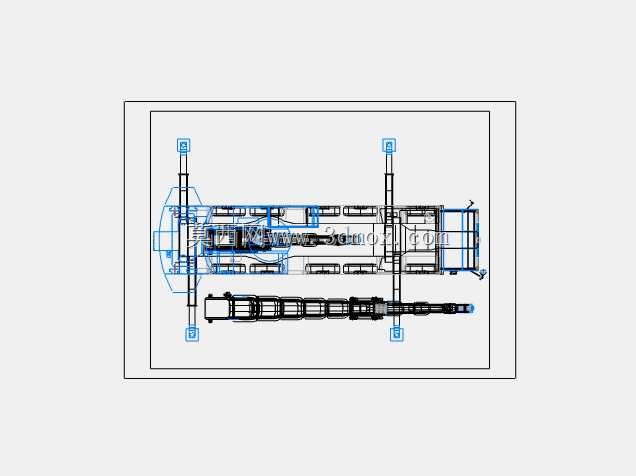

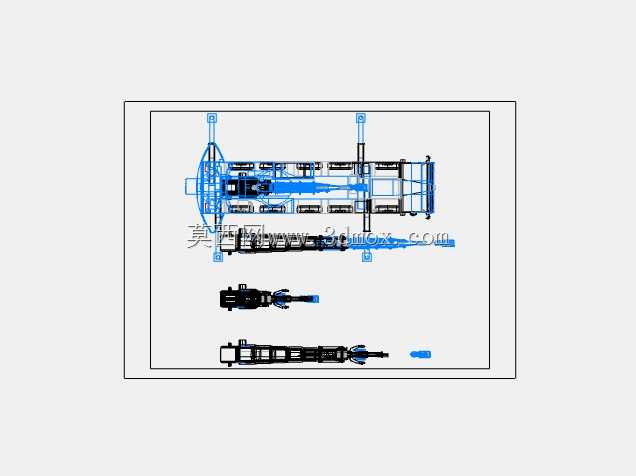

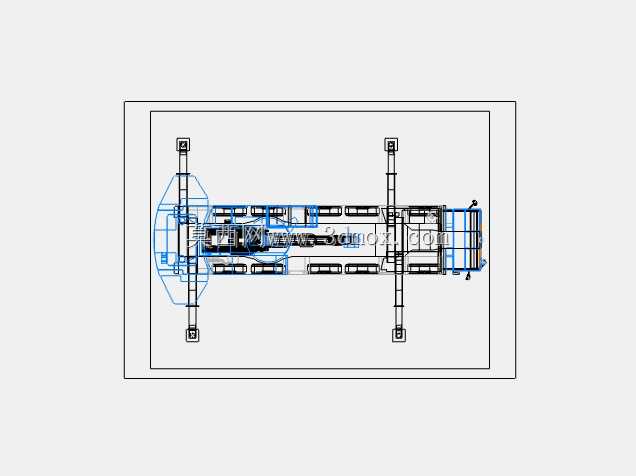

全地面起重设备整机结构CAD设计方案

　　在大型基建、重型设备安装、风电吊装、石化装置检修这类作业场景里，全地面起重机的适配性远高于常规汽车吊与履带吊，它兼顾了公路快速转场的机动性与复杂场地的大吨位起重能力，是当前工程吊装领域里覆盖工况最广的设备类型之一。这套结构设计方案围绕全地面起重机的多工况作业需求展开，在底盘布局上采用多桥重载承载结构，兼顾公路行驶的转向灵活性与吊装作业时的支撑稳定性，支腿结构采用可伸缩式X型布局，作业时可向外延伸拓展支撑边界，支腿盘的接地面积经过载荷校核，能在不同硬度的施工场地分散整机与吊重的总载荷，避免作业时出现沉陷或侧翻风险。

　　上车部分的伸缩臂架采用多节嵌套式箱型结构，臂架截面的高宽比经过反复优化，在保证臂架轴向抗失稳能力的同时，尽可能降低臂架自身重量，提升不同伸臂长度下的额定起重量；臂架伸缩机构采用内置油缸加绳排的组合驱动形式，可根据作业半径与起升高度需求，灵活调整臂架伸出长度，无需额外拆装辅助臂节就能覆盖多数常规吊装工况。转台部分作为连接上车作业机构与下车底盘的核心承载部件，其回转支承的安装基准面做了平面度公差约束，保证回转过程中臂架的晃动量控制在允许范围内，转台内部集成了卷扬机构、变幅油缸铰点、配重安装位，配重采用可拆分式组合结构，可根据吊装载荷的大小灵活配置配重块数量，兼顾轻载作业时的转场灵活性与重载作业时的整机稳定性。

　　在作业边界设计上，充分考虑了不同臂长、不同作业半径下的起升高度与载荷对应关系，对臂架仰角的极限位置做了机械限位预留，避免误操作导致臂架后倾或过载；底盘的行驶系统采用多桥驱动与多桥转向组合设计，最小转弯半径经过优化，能在狭窄的施工场地内完成转向调整，满足城市内狭小作业面的进场需求。整套结构的布局还考虑了日常维护的便利性，对液压管线的走线路径、润滑点的布置位置都做了合理规划，避免管线与运动部件出现干涉，同时预留了足够的操作空间，方便后期维保作业时的部件拆装。

　　从建模逻辑来看，所有结构件的装配关系都严格按照实际生产的装配工艺设置，运动部件的连接副按照真实运动自由度约束，可直接用于后续的运动仿真、载荷校核、工程出图等工作，能为起重设备的结构优化、新机型研发提供可靠的三维结构参考，也可作为吊装方案编制时的设备尺寸校核依据，帮助施工人员提前预判作业空间是否满足设备展开、臂架回转的需求，减少现场施工的准备周期与碰撞风险。
