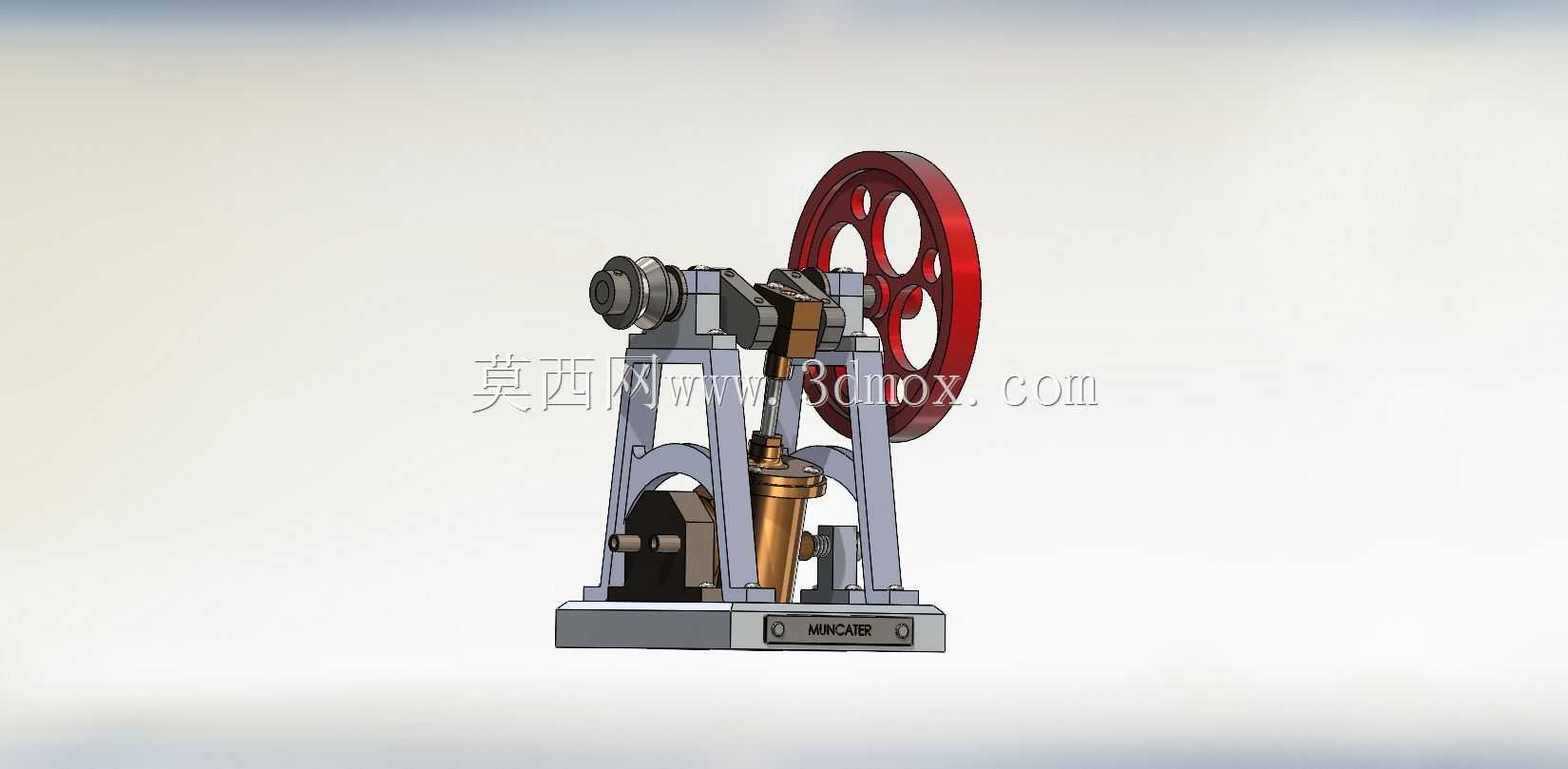

立式往复式传动泵结构三维设计

　　这款立式往复传动结构的泵体，核心应用场景集中在小流量高扬程的流体输送工况，常见于实验室精密流体加注、小型化工试剂定量输送、老式蒸汽动力演示装置复刻以及教学实训台的结构拆解演示环节，区别于大流量离心式泵体，这类往复结构的泵在输送高粘度流体、需要精准控制单次输送量的场景下具备天然优势，不会出现离心泵输送高粘度介质时效率骤降、气蚀余量不足的问题。从实际功能来看，该泵通过带轮接收外部动力输入，将旋转运动经曲柄滑块机构转换为柱塞的直线往复运动，配合泵腔内部的单向阀组完成流体的吸入与排出动作，整套传动结构裸露在外的设计，一方面是为了教学演示时能够直观观察运动副的运行轨迹，另一方面也降低了日常维护时的拆装难度，不需要拆解封闭的传动箱即可检查连杆、销轴的磨损情况。

　　设计思路上优先保证了运动机构的同轴度要求，带轮的安装轴与曲柄转轴采用同一根阶梯轴设计，减少了中间传动环节的功率损耗，支架部分采用拱型镂空的铸铁式结构造型，在保证整体支撑刚度的前提下尽可能降低了整机重量，底部安装平台预留了四个沉头固定孔，能够直接通过螺栓固定在安装基座或者实训台面上，不需要额外制作转接安装板。从安装边界尺寸来看，整机的重心落在底部安装平台的几何中心位置，带轮旋转时的偏心振动经过支架的加强筋结构传导至底部安装面，不会出现侧倾风险，带轮的外圆距离支架侧面预留了足够的安全间隙，安装时不需要额外预留带轮的避让空间，柱塞部分的密封件采用标准规格的密封圈，后期更换时不需要定制非标密封件，直接采购通用标准件即可完成维护。

　　在结构细节处理上，曲柄与连杆的连接位置采用了铜套衬套设计，相比直接的钢对钢摩擦，能够大幅降低运动副的磨损速度，延长整机的无故障运行时间，泵体的流体进出口采用标准的管螺纹设计，能够直接对接常规的流体输送管路，不需要额外加工转换接头。这类结构的泵在实际选型时，需要匹配对应转速的动力输入，转速过高会导致柱塞往复频率过快，泵腔内部的单向阀来不及完全启闭，反而会降低输送效率，甚至出现流体回流的问题，设计时将带轮的直径做了针对性匹配，在常规电机转速输入下，能够将柱塞的往复频率控制在合理区间，保证流体输送的稳定性。

　　从三维建模的角度来看，该模型完整还原了所有运动部件的装配关系，包括销轴的配合间隙、衬套的安装位置、带轮的键槽连接结构，能够直接用于运动仿真演示，验证曲柄滑块机构的运动死点位置、柱塞的行程范围，也可以作为同类往复泵设计时的结构参考，调整柱塞直径、曲柄半径即可适配不同的流量、扬程参数需求。支架部分的镂空设计除了减重之外，也能够在运行时快速散发传动部件摩擦产生的热量，避免长时间运行时销轴位置温度过高导致润滑脂失效，底部平台的厚度经过针对性加强，能够承受柱塞往复运动时产生的交变冲击力，不会出现安装面变形的问题。
