双转子共轭凸轮式容积泵结构设计

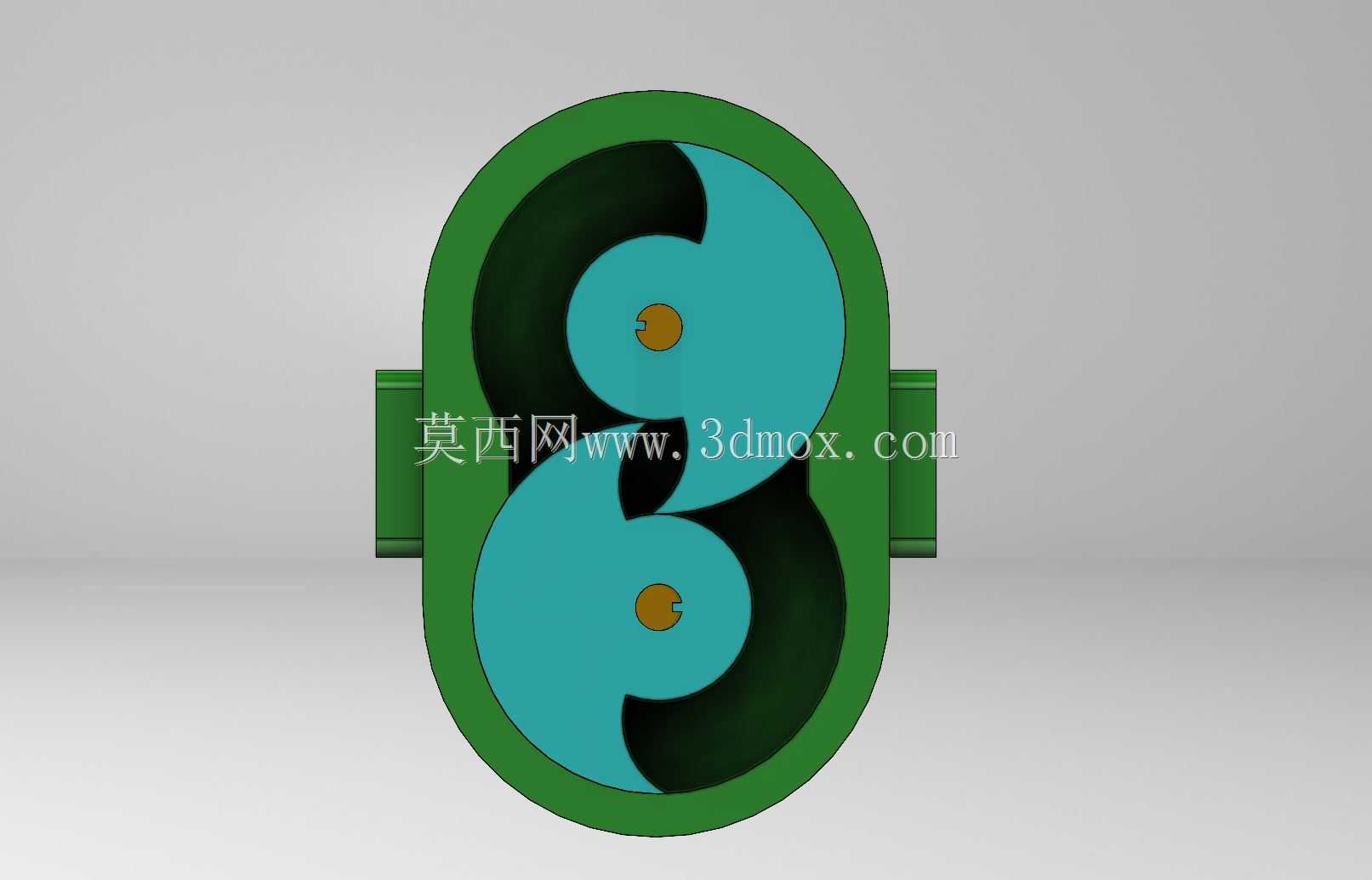

　　在流体输送类设备的结构选型场景中，凸轮泵凭借强自吸、高输送粘度适应性、无脉动输出的特性，常被用于高粘度介质、含固体颗粒介质的输送工况，覆盖食品加工、石化储运、市政污泥处理、造纸浆料输送等多个工业领域，相比齿轮泵、离心泵等常规泵型，其对介质的剪切作用更弱，不易破坏输送介质的原有物性，在对介质完整性要求较高的工况中具备不可替代的应用优势。本次呈现的双转子共轭凸轮泵结构，采用了对称布置的双叶共轭凸轮转子设计，两个转子分别通过独立的轴系支撑在泵壳内部，轴端预留的键槽结构可用于同步齿轮的安装，通过同步齿轮保证两个转子在运转过程中始终保持精准的啮合间隙，避免转子间出现刚性接触磨损，同时在转子与泵壳内壁、转子与端盖之间预留均匀的配合间隙，既可以保证运转过程中无金属摩擦，降低设备运行噪音与磨损速率，也能形成稳定的密封腔室，保证容积效率。

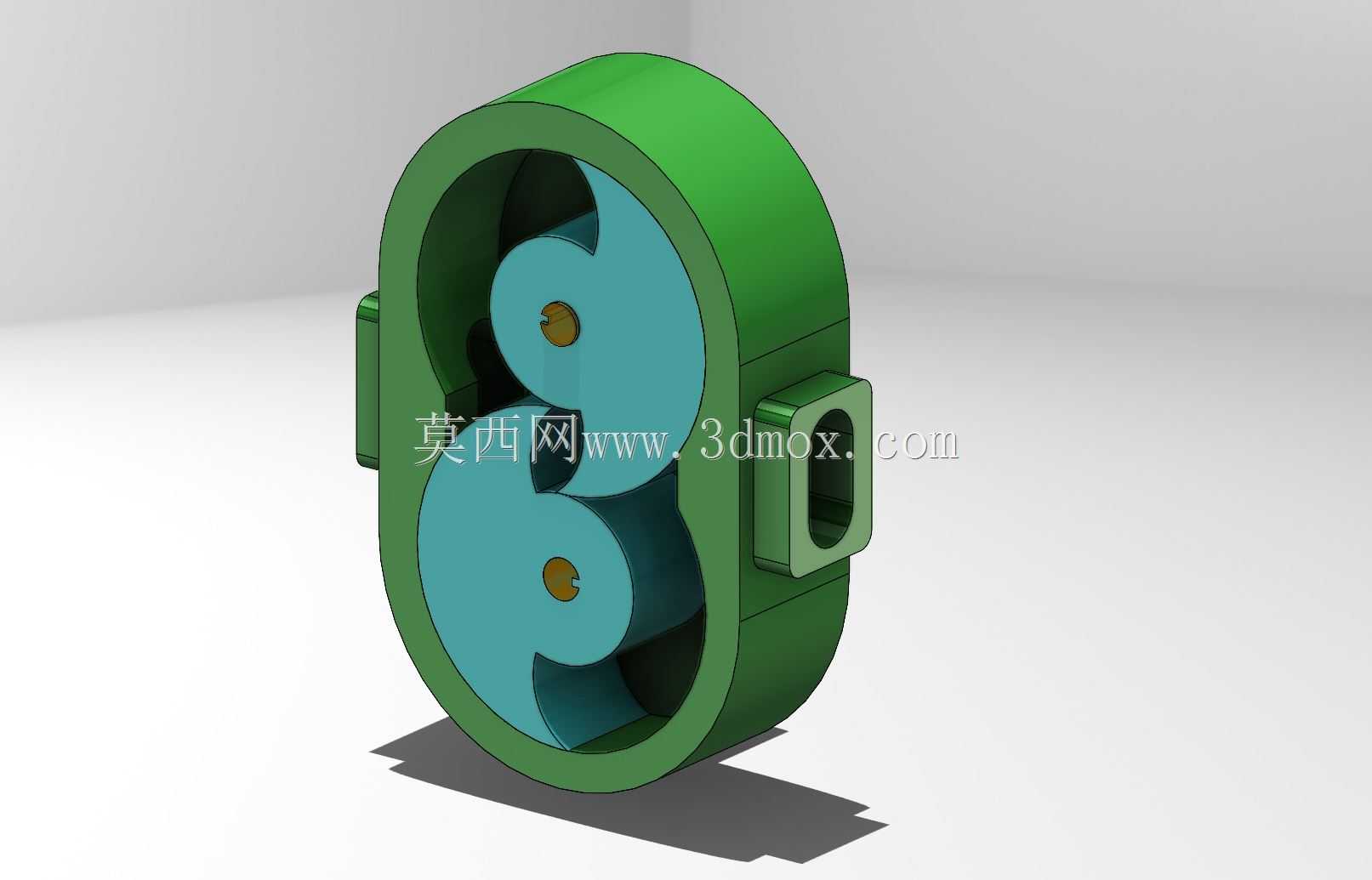

　　从结构设计思路来看，该泵的壳体采用了长圆形的包容式结构，轮廓完全匹配两个转子的回转运动轨迹，最大限度压缩了泵腔内部的无效容积，减少介质在泵腔内的滞留与回流，提升容积效率；壳体两侧设置的凸台结构为轴承安装位，可直接嵌入深沟球轴承对转子轴进行径向支撑，凸台端面预留的密封件安装槽可配置骨架油封或机械密封，避免输送介质沿轴端泄漏，同时也能阻挡外部粉尘杂质进入泵腔内部。在安装边界层面，该泵的壳体两侧延伸出带安装孔的连接耳座，可通过螺栓直接固定在安装基座上，安装孔的中心距与泵体的重心位置匹配，保证设备运转过程中不会出现偏心振动；泵体的进出口采用了轴向对称布置的接口形式，可根据现场管路走向调整进出口方向，适配不同的安装空间需求，接口的法兰连接尺寸符合通用管路连接标准，无需额外制作过渡连接件即可完成管路对接。

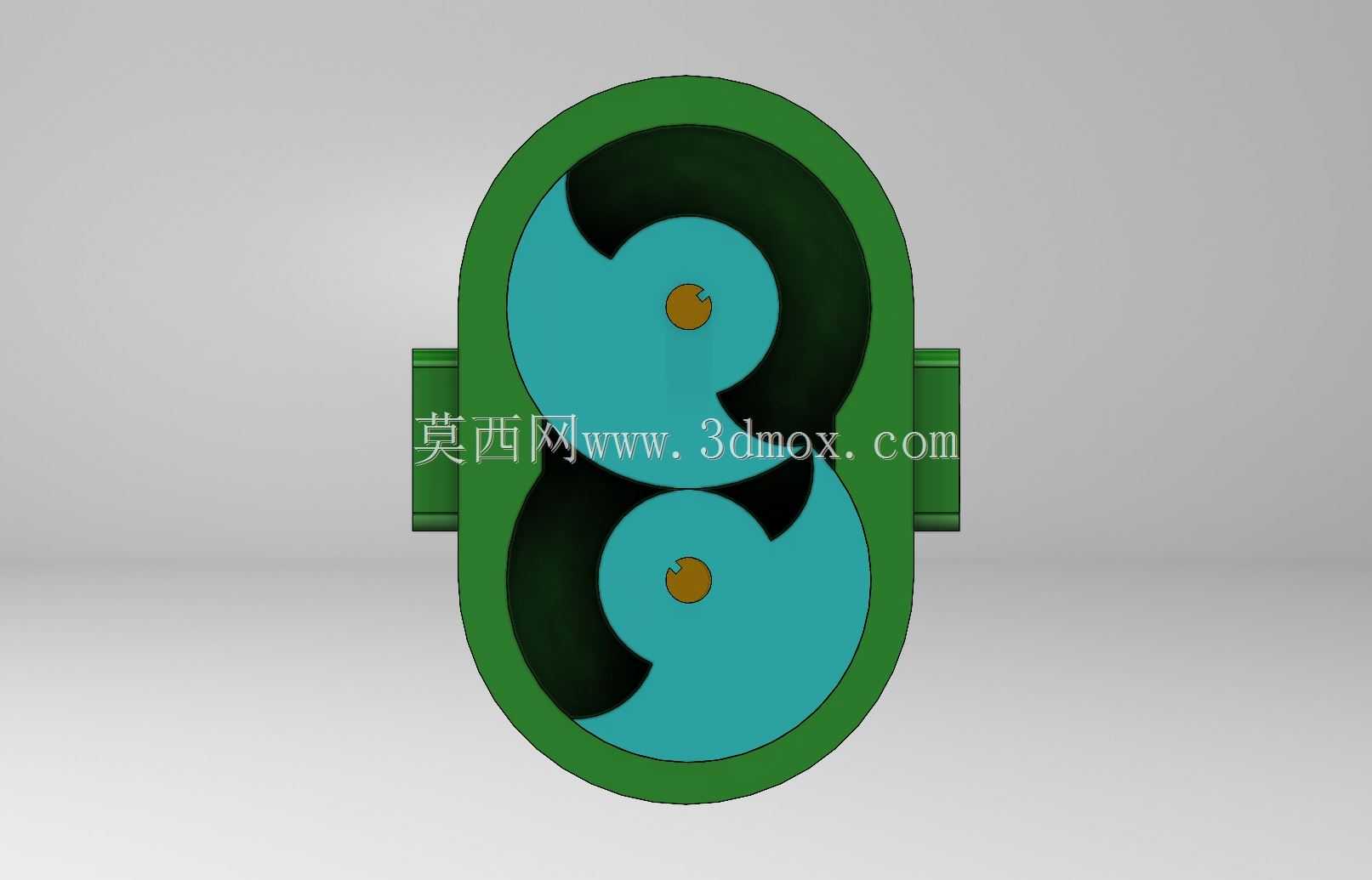

　　从功能特性来看，该双转子凸轮泵在运转过程中，两个转子做反向同步回转，转子与泵壳、端盖之间形成的密闭腔室会随着转子转动从进口侧吸入介质，随着转子回转将介质平稳推送至出口侧，整个输送过程中介质无剧烈搅动，输出压力稳定无脉动，不需要在出口端加装稳压装置即可满足对压力稳定性要求较高的工况需求；转子型线采用了共轭曲线设计，在整个回转周期内两个转子的啮合线始终连续，不会出现输送腔室的连通短路，可保证在高出口背压工况下依然具备稳定的输送能力，同时转子型线无尖锐棱角，不易缠绕介质中的纤维类杂质，在输送含纤维、小颗粒的介质时不易出现堵塞问题。

　　在结构细节处理上，转子与轴的连接采用了扁位加键的双重固定方式，可传递更大的扭矩，避免在高粘度介质输送工况下转子与轴出现相对滑动；泵腔内部的流道采用了圆弧过渡设计，没有直角死角，介质在泵腔内流动时不会出现滞留区，在输送易沉积、易变质的介质时，停机后泵腔内残留的介质更少，便于设备的清洗与维护，也能避免残留介质变质影响后续输送的介质品质。针对不同的输送介质需求，该结构可通过调整转子与泵壳之间的配合间隙适配不同的工作温度，当输送高温介质时，可适当放大配合间隙补偿零部件的热膨胀量，避免高温下零部件膨胀出现卡滞；当输送低粘度、易泄漏的介质时，可适当缩小配合间隙提升容积效率，保证输送流量的稳定性。
