曲柄滑块传动机构装配结构设计

　　这套曲柄滑块装配结构，核心是实现旋转运动与直线往复运动的精准转换，在各类通用机械、动力设备、冲压加工设备中都有极广泛的应用场景，小到小型空压机、内燃机动力单元，大到通用压力机、物料推送机构，都能看到这类传动结构的身影。从实际工程用途来看，这套组件承担着动力传递与运动形式转换的核心作用，输入端的曲柄承接旋转动力输入，通过连杆的铰接传动，带动滑块端输出稳定的直线往复动作，相比其他直线传动结构，这套机构的结构可靠性高，承载能力强，运动规律可控，不需要复杂的导轨副配合就能实现稳定的动程输出，在中低速重载的往复动作工况下适配性极强。

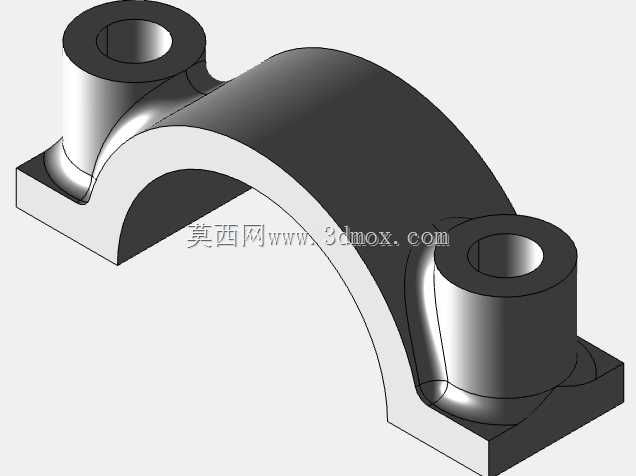

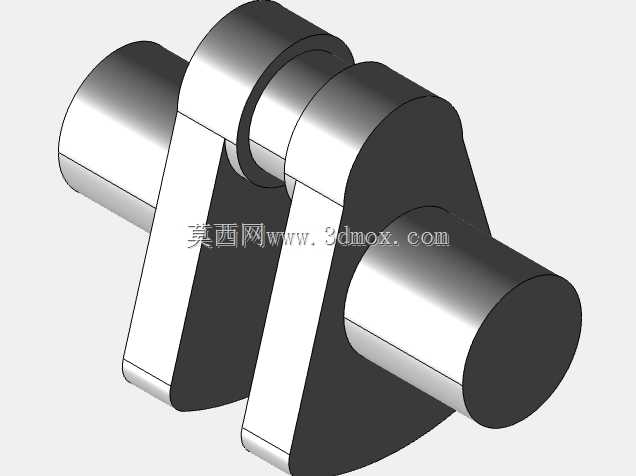

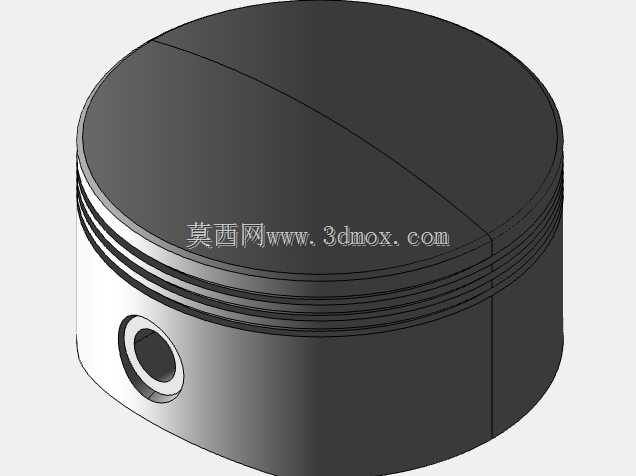

　　从功能特性上看，这套装配结构完整覆盖了曲柄滑块机构的全部关键运动副：曲柄段采用双支撑轴颈结构，两端的圆柱轴段可直接与设备的机架轴承位配合安装，保证旋转过程的同轴度，避免运转过程中出现径向跳动；曲柄销位置与连杆大端采用铰接配合，预留了合理的配合间隙，既保证连杆可以绕曲柄销灵活摆动，又不会因为间隙过大产生传动冲击；连杆小端通过活塞销与滑块（活塞）铰接，活塞部分的外圆柱面可与配套的缸体或者直线导轨配合，保证直线运动的导向精度，所有铰接位置都预留了润滑结构的安装位，可加装润滑脂注油点，长期运转时能有效降低运动副的磨损，提升整套机构的使用寿命。

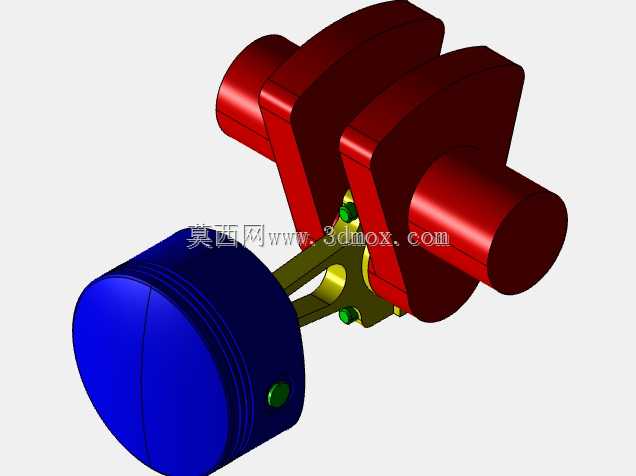

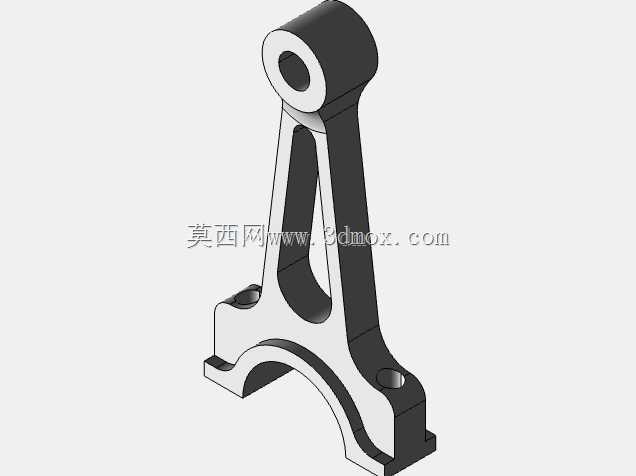

　　在设计思路上，这套结构优先考虑了运动过程的无干涉验证：建模过程中完整还原了每个零件的实际装配公差带，曲柄的偏心距严格匹配滑块的设计行程，通过运动仿真可验证全行程范围内，连杆与曲柄、滑块与机架之间不存在运动卡滞或者干涉问题；零件的结构设计充分考虑了加工工艺性，曲柄部分的偏心块采用对称结构设计，运转时可实现自身动平衡，降低高速运转时的振动量；连杆采用变截面结构，在保证铰接位置结构强度的前提下，尽可能降低连杆自身的重量，减少往复运动过程中的惯性冲击；滑块（活塞）部分的外圆预留了密封件或者导向环的安装槽位，可根据实际使用场景加装密封元件或者耐磨导向套，适配不同的工况需求。

　　从安装边界与尺寸配合来看，曲柄两端的支撑轴颈直径、轴段长度都按照通用轴承的安装尺寸设计，可直接适配标准深沟球轴承或者滑动轴承的安装位，不需要额外加工定制转接结构；滑块的外径尺寸、行程长度可根据配套设备的安装空间做参数化调整，建模时所有关键尺寸都做了参数关联，修改偏心距、连杆长度、曲柄半径等核心参数时，可快速生成不同行程、不同传动比的衍生结构，大幅提升同系列机构的设计效率。整套装配结构的所有配合面都标注了明确的公差要求：旋转配合位采用基孔制间隙配合，保证转动灵活；铰接位置的配合公差兼顾转动灵活性与传动精度，避免空程误差；安装定位面采用平面度公差要求，保证装配后整套机构的位置精度，不会因为安装偏差导致运动过程中出现偏磨问题。

　　在实际工程选型应用中，这套结构可根据负载大小调整各零件的材质与热处理要求：轻载高速工况下，曲柄、连杆可采用铝合金材质降低运动惯量；重载低速工况下，核心受力零件可采用合金钢材质并做调质处理，铰接位置的销轴可做表面淬火处理提升耐磨性能。整套机构的结构紧凑，不需要额外的复杂辅助结构就能实现稳定的运动转换，相比齿轮齿条、丝杠传动等直线运动方案，这套结构的抗冲击能力更强，维护成本更低，非常适合在往复动作频率固定、负载波动较大的工况下使用，比如小型内燃机的动力输出端、冲压设备的滑块驱动端、输送线的物料推送机构、空压机的活塞驱动单元，都可以直接基于这套装配结构做适配性修改，缩短产品开发周期，降低结构设计的试错成本。建模过程中所有零件都按照实际加工的工艺要求做了细节处理，没有出现无法加工的悬空结构或者工艺死角，零件的分型面、倒角、退刀槽都符合常规机械加工的工艺规范，可直接导出工程图用于生产加工。
