真空管集热增强型太阳能海水淡化装置

　　这套装置的核心设计逻辑，是把真空管式太阳能集热模块与低温蒸发淡化腔体做集成式结构整合，解决传统平板式太阳能海水淡化设备热损偏高、低温环境下产水效率不足的工程痛点。从现场安装的适配场景来看，这类设备主要面向海岛离岸驻点、沿海缺淡水的零散渔村、远洋作业临时平台这类无集中供电、无市政淡水供应的场景，不需要外接大功率热源，仅靠太阳辐射能就能完成海水到淡水的转化，整套设备没有复杂的运动部件，日常运维只需要定期清理集热管表面浮尘、检查蒸发腔的密封胶条老化情况即可，对无专业运维人员的偏远场景适配性很强。

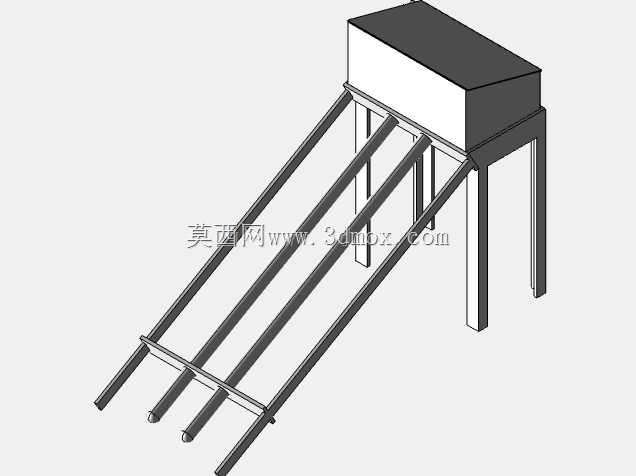

　　从结构布局来看，倾斜布置的真空集热管阵列是核心的热能采集单元，安装倾角需要匹配部署地点的纬度做调整，一般比当地纬度高5到8度，保证冬至日正午的太阳直射光线能垂直入射到集热管内管的吸热涂层上，最大化日均集热效率。集热管采用同心圆双层玻璃结构，两层玻璃之间抽成真空夹层，能把对流换热造成的热损失降到最低，内管外壁镀有选择性吸收涂层，对太阳短波辐射的吸收率能做到九成以上，而自身长波热辐射的发射率控制在一成以内，哪怕是环境温度低于零度的晴好天气，管内的换热工质也能被加热到八十摄氏度以上，足够支撑海水的低温负压蒸发需求。

　　上部的箱式结构分为两个功能腔段，靠前的腔段是海水预热与布水腔，被集热管加热的工质通过内置的换热盘管把热量传递给进入腔体的海水，海水在流动过程中被逐步加热到蒸发温度，顺着布水板均匀流到蒸发面上，避免局部干烧结垢；靠后的腔段是冷凝与淡水收集腔，蒸发产生的水蒸气在倾斜布置的冷凝板上遇冷凝结成淡水珠，顺着冷凝板的坡度流到下部的集水槽，再通过管路引出到外部储水罐。整个蒸发腔做了微负压设计，不需要额外配置大功率真空泵，仅靠装置自身的热压驱动就能让腔体内压力略低于环境大气压，降低海水的沸点，在相同集热温度下能获得更高的蒸发速率。

　　支撑结构采用标准化型材焊接框架，四根立柱的底部预留了膨胀螺栓安装孔，安装时需要保证整个框架的水平度偏差不超过千分之三，避免集热管阵列倾斜角度出现偏差，同时也能防止布水腔内部的海水出现偏流，影响整体蒸发效率。集热管阵列与上部箱体的连接部位采用耐高温硅橡胶密封圈做密封，既能耐受集热端的长期高温工况，也能抵抗海水盐雾的腐蚀，密封圈设计成快拆结构，后期单根集热管出现破损时，不需要排空整个系统的换热工质，就能单独更换损坏的集热管，大幅降低现场维修的工作量。

　　从安装边界来看，整套设备的横向占地宽度根据集热管的数量调整，常规四管配置的设备横向宽度在1.8米左右，沿集热管倾斜方向的纵深尺寸在2.2米左右，上部箱体的顶部距离安装基础面的高度在2.1米，安装时需要在设备南侧预留足够的无遮挡空间，保证冬至日上午九点到下午三点之间，集热管表面不会被周边的建筑物或者植被遮挡，避免集热效率大幅下降。设备的进水端预留了标准的外螺纹接口，只需要接入预处理后的海水（简单过滤掉大颗粒杂质即可），出水端直接接储水罐，不需要额外配置复杂的预处理设备，产出的淡水能达到生活杂用水的标准，如果后续加装简单的矿化滤芯，就能满足直接饮用的水质要求。

　　在结构细节设计上，集热管阵列的下部设置了横向的稳定拉杆，把所有集热管的尾端做串联固定，避免沿海区域强台风天气下集热管出现风致振动，造成连接部位的密封失效。上部箱体的外表面做了聚氨酯发泡保温层，厚度在30毫米左右，外蒙皮采用镀铝锌钢板，能有效降低箱体自身的散热损失，同时抵御海边高盐雾环境的腐蚀，延长设备的户外使用寿命。冷凝腔的侧壁设置了可开启的检修门，日常维护时可以打开检修门清理蒸发面上积累的盐垢，检查冷凝板的表面清洁度，保证冷凝效率不会因为积垢出现明显下降。
