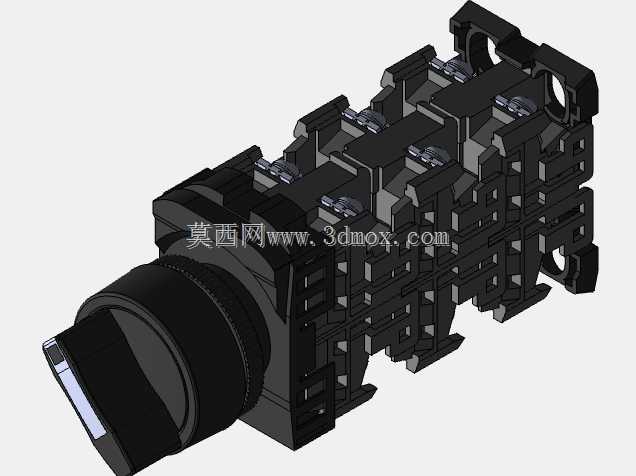

富士16毫米多档位选择开关三维结构

　　这款16毫米规格的选择开关，是低压电控回路里常用的操作类元件，日常在机床操作面板、自动化产线控制站、小型配电柜体、专用设备操控区域都能见到它的身影，主要承担回路通断切换、功能档位选择、手动自动模式切换的作用，相比普通按钮开关，它的档位保持特性可以让操作人员清晰识别当前设备所处的工作状态，避免误操作带来的设备风险。从结构设计来看，这款开关采用模块化叠层触点结构，前端操作头部带有防滑滚花纹理，操作时的旋钮阻尼感均匀，档位切换时有清晰的卡位反馈，操作人员不需要目视确认也能感知档位是否切换到位，头部的指示标识区域可以根据实际使用需求粘贴对应档位标识，适配不同设备的功能定义。

　　后部的触点单元采用堆叠式设计，每一层对应独立的常开或常闭触点，用户可以根据实际回路的触点需求增减触点模块，不需要更换整个开关本体，这种模块化设计大幅降低了备件库存压力，也方便现场后期改造时调整触点数量。安装边界上，这款开关采用标准16毫米面板开孔尺寸，安装时只需要在面板上开出对应直径的圆孔，通过前端的锁紧螺母就可以将开关本体固定在面板上，不需要额外的安装支架，适配厚度1到6毫米的各类金属、非金属面板，开关后部的接线端子采用螺丝压接结构，接线时不需要特殊工具，普通螺丝刀就可以完成导线压接，每个触点可以兼容0.5到2.5平方毫米的多股或单股铜导线，满足常规控制回路的载流需求。

　　从建模细节来看，整个模型完整还原了开关的所有装配关系，前端旋钮的转动行程、触点模块的叠层定位结构、锁紧螺母的螺纹细节、接线端子的压线结构都做了精准还原，结构设计人员在做面板布局时，可以直接调用这个模型完成开孔定位、操作空间校验，避免出现安装后旋钮转动与周边元件干涉的问题，也可以用来验证不同触点数量下开关后部的纵深尺寸，提前预留柜内布线空间。实际使用中，这类选择开关的机械寿命普遍能达到百万次以上，电寿命也能满足数十万次的通断需求，触点部分采用银合金材质，接触电阻小，长时间使用也不会出现接触不良的问题，开关本体的防护等级可以达到面板前IP65，能够适应车间内有少量粉尘、切削液飞溅的使用场景，不需要额外加装防护套就可以直接在工业现场使用。

　　建模过程中，针对开关的操作角度做了精准还原，两档位开关的转动角度为90度，三档位开关中间位置为零位，左右各45度转动行程，每个档位对应的触点通断逻辑都和实物一致，设计人员在做三维布线时，可以根据开关的实际接线位置预留导线长度，也可以模拟旋钮转动时的干涉情况，确保实际装配后旋钮可以顺畅转动，不会和周边的按钮、指示灯、面板柜门产生碰撞。另外，开关的所有塑料部件都采用耐油、耐老化的工程塑料材质，在建模时也还原了塑料件的壁厚、加强筋结构，能够直观看到开关本体的结构强度设计，对于需要做开关国产化替代、或者定制特殊档位开关的设计人员来说，这个模型可以作为基础结构参考，减少从零开始建模的工作量，也能保证核心安装尺寸和通用标准件保持一致，降低后续采购和安装的适配成本。
