简易结构车辆制动踏板装置设计

　　在乘用车辆、低速工程作业车辆以及部分非道路移动机械的制动系统布局中，脚踏式制动触发部件是人机交互的核心执行端，直接决定制动指令传递的响应效率与操作可靠性。这套制动踏板结构采用极简的杠杆式传动逻辑，没有冗余的辅助结构，核心功能是通过驾驶员脚部的下踏动作，将线性的人力输入转化为开关触发信号，为后续制动系统的压力建立提供初始触发指令。

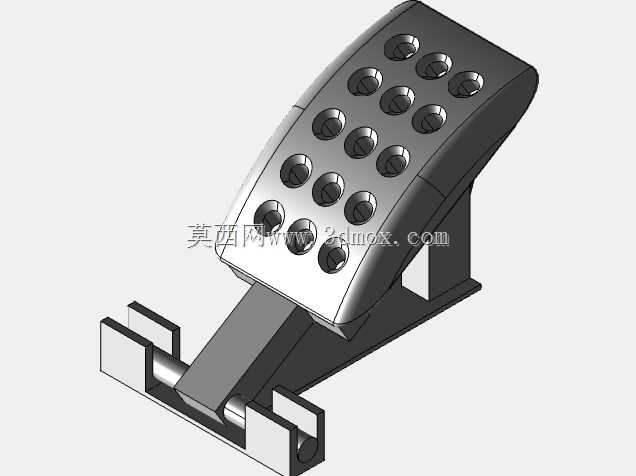

　　从结构设计逻辑来看，踏板主体采用弧面贴合设计，踩踏接触面上布置了多组凸起的防滑触点，避免鞋底沾附泥水、油污时出现打滑脱脚的情况，弧面曲率参考成年人脚掌自然放置的弧度做了适配，下踏行程范围内脚掌与踏板面的接触面积始终保持在合理区间，减少长时间踩踏的脚部疲劳感。踏板臂采用变截面的支撑结构，靠近铰接端的位置做了加厚处理，能够承受峰值踩踏力下的弯矩载荷，避免长期使用出现结构变形，铰接位置采用销轴式连接，预留了合理的配合间隙，既保证转动顺畅无卡滞，又不会出现旷量过大导致的踏板虚位超标问题。

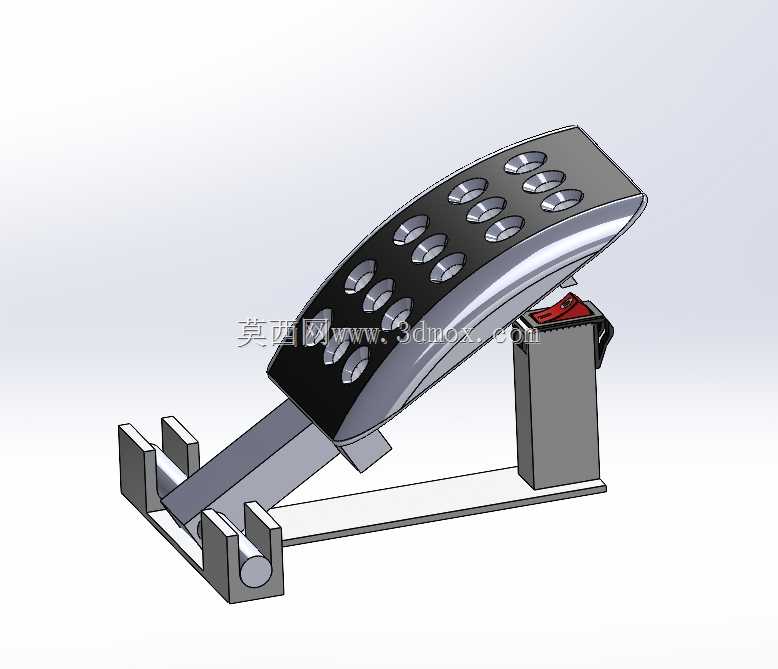

　　安装边界方面，整套踏板组件的底座采用分体式固定耳设计，两个固定支座上预留了销轴安装孔与底座固定孔，可直接通过螺栓固定在驾驶舱地板的安装支架上，不需要额外做复杂的适配改装，安装完成后踏板的初始倾角保持在适合脚部自然放置的角度，下踏行程的终止位置设置了硬限位结构，避免踏板过行程导致触发开关损坏或者铰接结构过载。触发开关布置在踏板臂的后侧上方位置，当踏板下踏到预设行程时，踏板臂上的触发凸台刚好压合开关触点，保证触发时机与踏板行程的匹配度，不会出现轻踩就触发或者踩到底还未触发的行程匹配问题。

　　实际应用场景中，这类结构的制动踏板多用于电动场地车、低速观光车、小型仓储作业车辆的制动系统中，这类车辆的制动系统多采用电信号触发的液压制动或者电磁制动结构，不需要复杂的踏板力反馈与行程比例调节，极简的结构反而能降低故障概率，提升恶劣使用环境下的可靠性。设计过程中充分考虑了日常使用的磨损问题，所有铰接位置都预留了润滑脂加注的空间，长期使用后可以通过定期润滑减少转动副的磨损，踏板面的防滑触点采用与踏板本体一体的结构设计，不会出现防滑垫脱落、防滑条磨损后打滑的问题。

　　从结构建模的细节来看，各部件的配合公差都做了合理预留，固定支座的安装孔位采用长圆孔设计，允许安装时做小范围的位置调整，抵消车身焊接支架的位置误差，降低装配难度。踏板后侧的开关安装座采用独立的立式支撑结构，与踏板底座连为一体，不需要额外为开关设计单独的安装支架，减少了整车装配的零件数量。整套结构没有采用复杂的异形曲面加工件，大部分结构件都可以通过常规的钣金冲压、型材切割工艺完成加工，制造成本可控，同时维护更换也十分便捷，单个部件损坏后不需要更换整套踏板总成，只需要替换对应故障零件即可。在实际的制动操作过程中，踏板的力反馈曲线保持线性增长，初始阶段踩踏力较轻，随着行程增加踩踏力逐步上升，给驾驶员清晰的行程反馈，避免误触发制动，同时触发开关的触发点设置在踏板行程的三分之一位置，既保证轻踩就能触发制动信号，又不会因为脚部误碰就触发制动，兼顾了操作灵敏度与使用安全性。
