双圈扭转弹簧精密结构设计

　　这款双圈扭转弹簧的设计，最初是面向电源变压器内部触点复位、接线端子压紧的工况需求展开的，在小型电源类产品的内部结构里，这类弹簧不需要承担大载荷的冲击，但对扭力输出的线性度、长期工作的抗疲劳性能有明确要求，毕竟变压器的装配空间紧凑，一旦弹簧出现应力松弛导致触点接触不良，会直接引发供电中断、接触发热等故障。

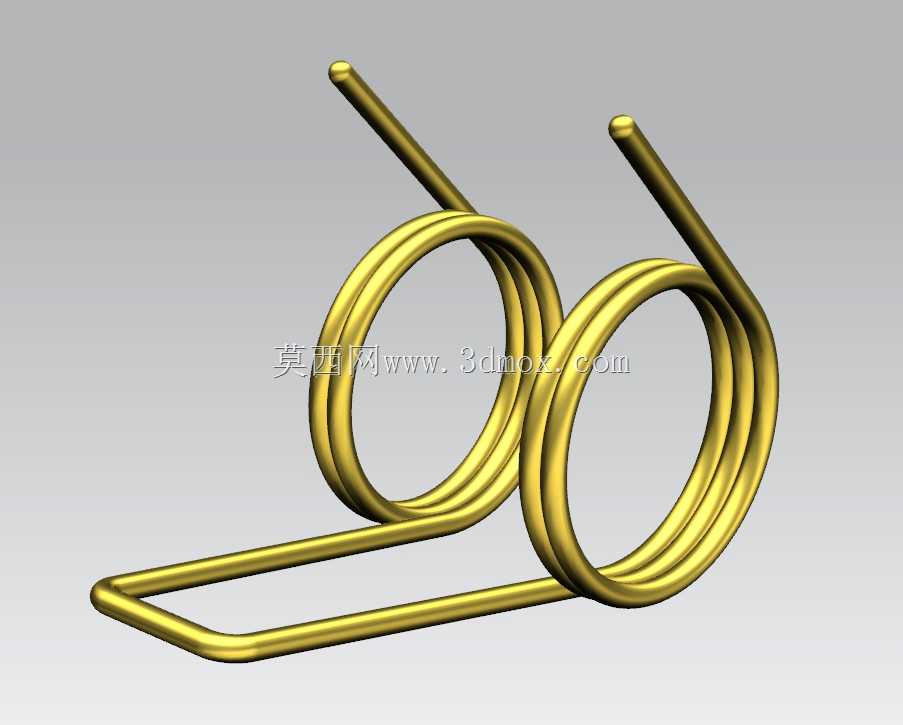

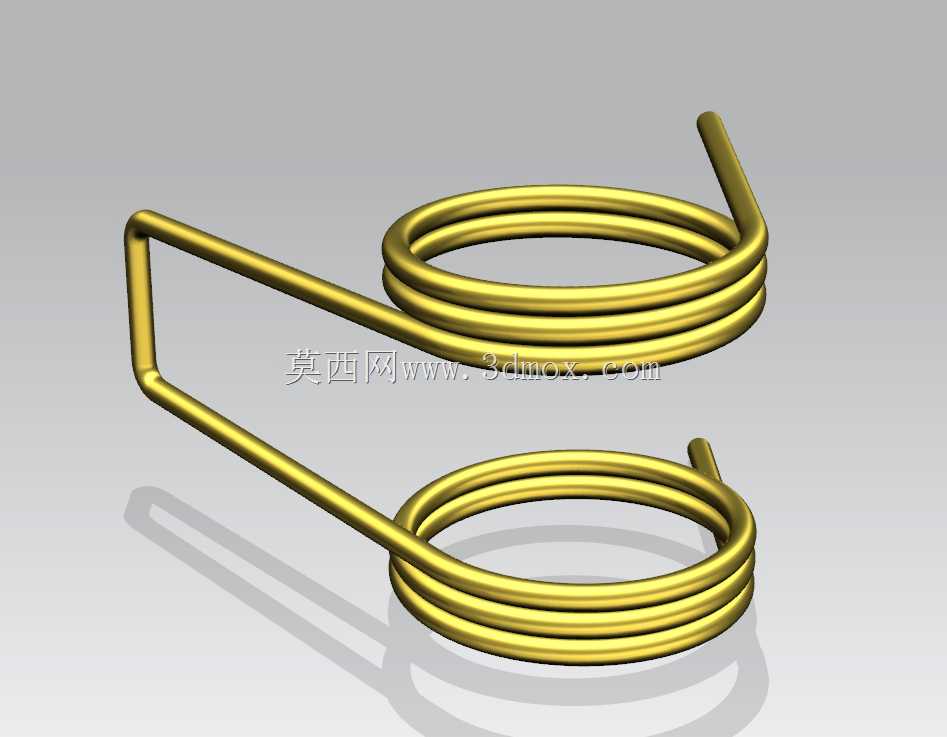

　　从结构设计逻辑来看，采用并列双圈的簧体布局，是为了在有限的径向安装空间内获得更长的有效簧圈长度——同等线径、同等中径的条件下，双圈结构比单圈扭转弹簧能储存更多的弹性势能，同时避免单圈长簧体容易出现的轴向窜动问题。簧体的两个扭臂采用差异化设计：一端是平直弯折的U型压接臂，这个臂的作用是卡在变压器骨架的定位卡槽内，作为固定端约束，弯折处做了圆角过渡，避免应力集中导致的臂根断裂；另一端是斜向伸出的圆柱端扭臂，作为动作输出端，直接抵接在需要复位的触点弹片或者接线压片上，扭臂的末端做了圆头收边，防止装配和动作过程中刮伤周边的绝缘塑件。

　　设计过程中首先要匹配安装边界：簧圈的中径需要适配变压器骨架上预留的定位柱尺寸，确保装配后簧体不会出现径向晃动，两个簧圈的并列间距控制在线径的1.1倍，既避免圈与圈之间的摩擦损耗，又不会占用过多的轴向空间；U型压接臂的开口尺寸刚好卡入骨架的定位凸台，不需要额外的固定件就能完成预定位，方便产线快速装配；斜向扭臂的伸出长度经过反复校核，要保证在触点的全行程动作范围内，扭臂不会和周边的绕组线圈、绝缘隔片产生干涉，同时在最大扭转角度下，簧体的切应力不会超过材料的许用应力值。

　　从功能特性上看，这款扭转弹簧的扭力输出方向严格围绕簧圈的中心轴线，扭臂的力臂长度经过计算，在额定扭转角度下能输出刚好满足触点压紧力要求的扭力，既不会因为压力过大导致触点动作卡滞，也不会因为压力不足导致接触电阻超标。簧体的旋向设计也结合了实际受力方向，让弹簧工作时簧圈是处于收紧的状态，而非撑开状态，这样能有效降低簧圈扩张带来的额外摩擦，提升扭力输出的稳定性。

　　在实际应用场景中，这类双圈扭转弹簧除了用在电源变压器的触点结构里，也可以适配小型低压电器的开关复位、翻盖结构的扭力保持、接线端子的快速压紧等场景，只要安装空间的尺寸边界匹配，调整线径和扭臂角度就能快速衍生出适配不同工况的变体结构。建模过程中需要重点关注簧丝的扫掠路径连续性，尤其是扭臂和簧圈衔接的过渡段，不能出现曲率突变，否则实际生产时绕制过程中容易在该位置产生微裂纹，直接影响弹簧的疲劳寿命；同时U型弯折处的内圆角半径不能小于线径的0.5倍，避免弯折处的应力集中系数过高，导致反复扭转后出现断裂失效。

　　考虑到这类弹簧通常采用弹簧钢丝冷绕成型，建模时的尺寸公差需要匹配冷绕工艺的精度范围，簧圈的直径公差、扭臂的角度公差都要符合五金弹簧的通用制造精度要求，不需要刻意追求过高的精度，否则会提升不必要的制造成本；同时要预留出一定的预扭转角度，让弹簧装配完成后就处于初始受力状态，消除装配间隙带来的空行程，保证动作的响应及时性。
