手动螺杆压紧式快速夹钳结构设计

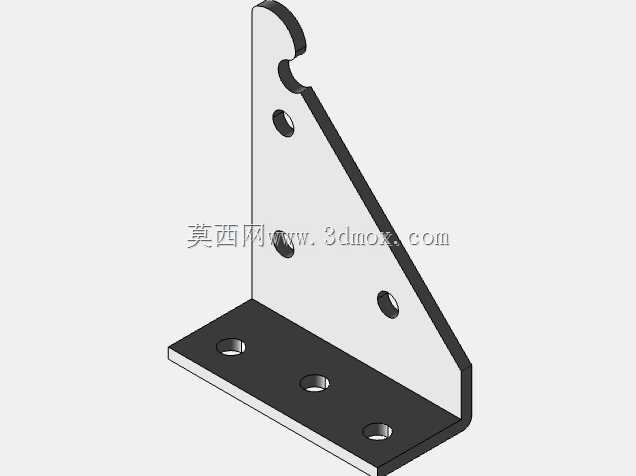

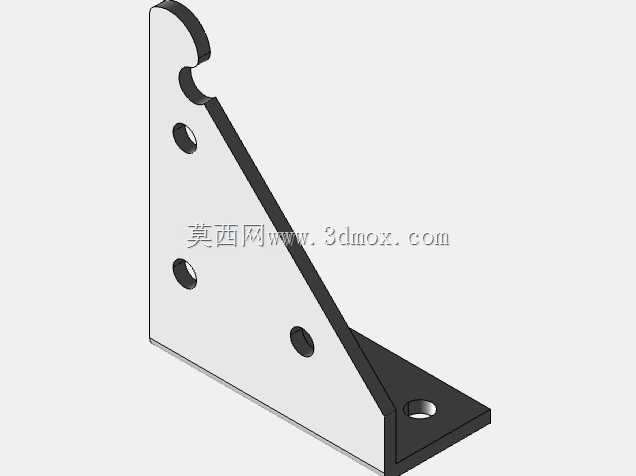

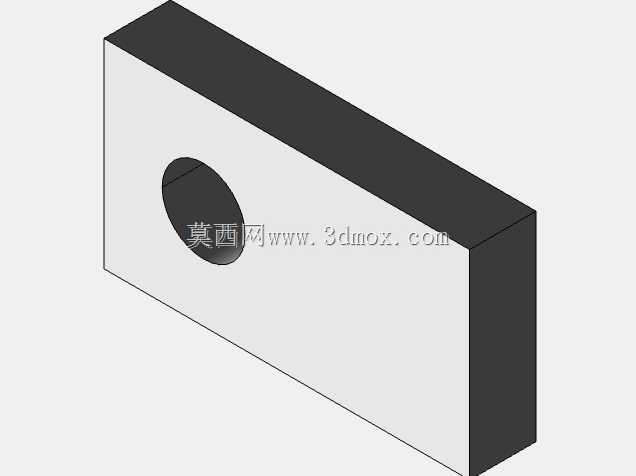

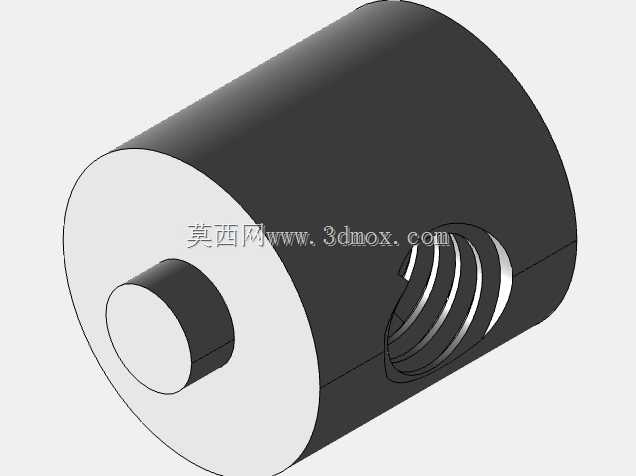

　　从结构设计逻辑来看，整个夹钳采用立式安装的L型基座作为承载主体，基座底部预留了两个长圆形安装孔，安装孔的长槽设计允许安装时在一定范围内调整固定位置，降低安装孔位的加工精度要求，基座整体采用弯折钢板焊接或者整体铣削成型，受力方向的筋板位置做了加厚处理，避免螺杆顶紧时基座发生形变影响压紧精度。核心的传力结构采用梯形螺杆传动，梯形螺纹的自锁特性是这个结构的核心设计点，当手柄旋转带动螺杆前进到压紧位置后，螺纹副的自锁角度可以保证在加工振动、工件受力偏移的情况下，夹钳不会自行松脱，不需要额外增加锁止结构，简化了整体零件数量。这款手动螺杆压紧夹钳，是工装夹具领域里非常典型的手动压紧执行件，在小批量零件加工、工位装配、工件定位场景里的应用频次极高，很多钳工台、焊接工装、简易装配工位上都能看到这类结构的身影，核心作用就是在无气源、无液压动力的场景下，依靠人力操作实现工件的快速压紧与释放，相比传统的螺栓压板压紧方式，操作效率能提升数倍，不需要反复拧动多颗螺栓，单次压紧动作只需要操作T型手柄旋转数圈即可完成锁紧。

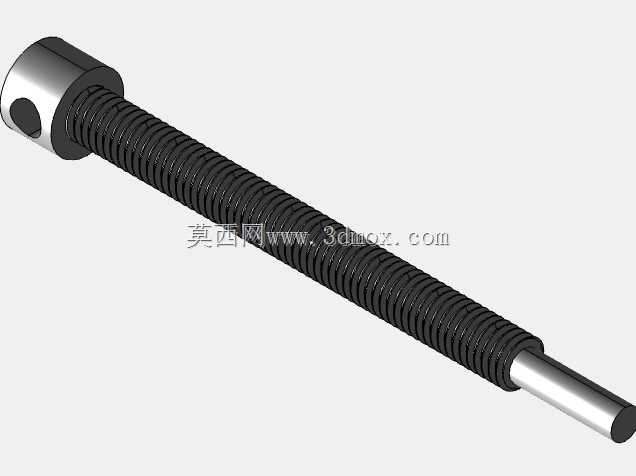

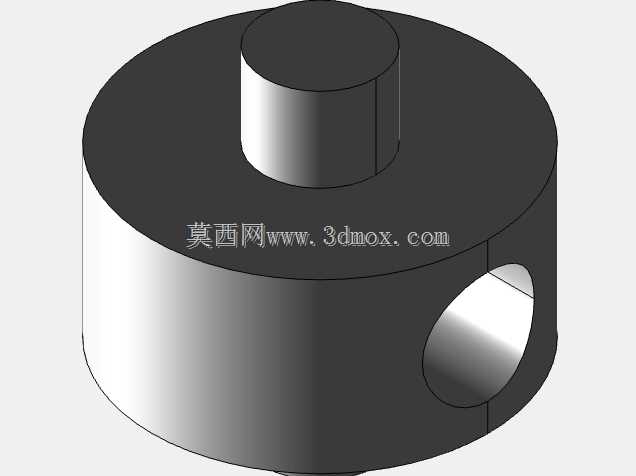

　　螺杆顶端的T型手柄采用穿杆式设计，力臂长度经过匹配计算，普通人手施加的力经过螺纹增力后，压头位置可以产生足够的压紧力，满足常规金属薄板、小型机加工件、塑料件的装夹压紧需求，不会因为压紧力不足导致工件在加工过程中移位。压头部分采用铰接式连接结构，压头与摆臂之间通过销轴连接，压紧时压头可以根据被压工件的表面角度自动微调贴合，避免点接触压伤工件表面，同时也能补偿一定的工件厚度公差，即使不同批次工件厚度存在小幅偏差，也能保证压头面完全贴合工件表面，受力均匀不会出现压偏的情况。

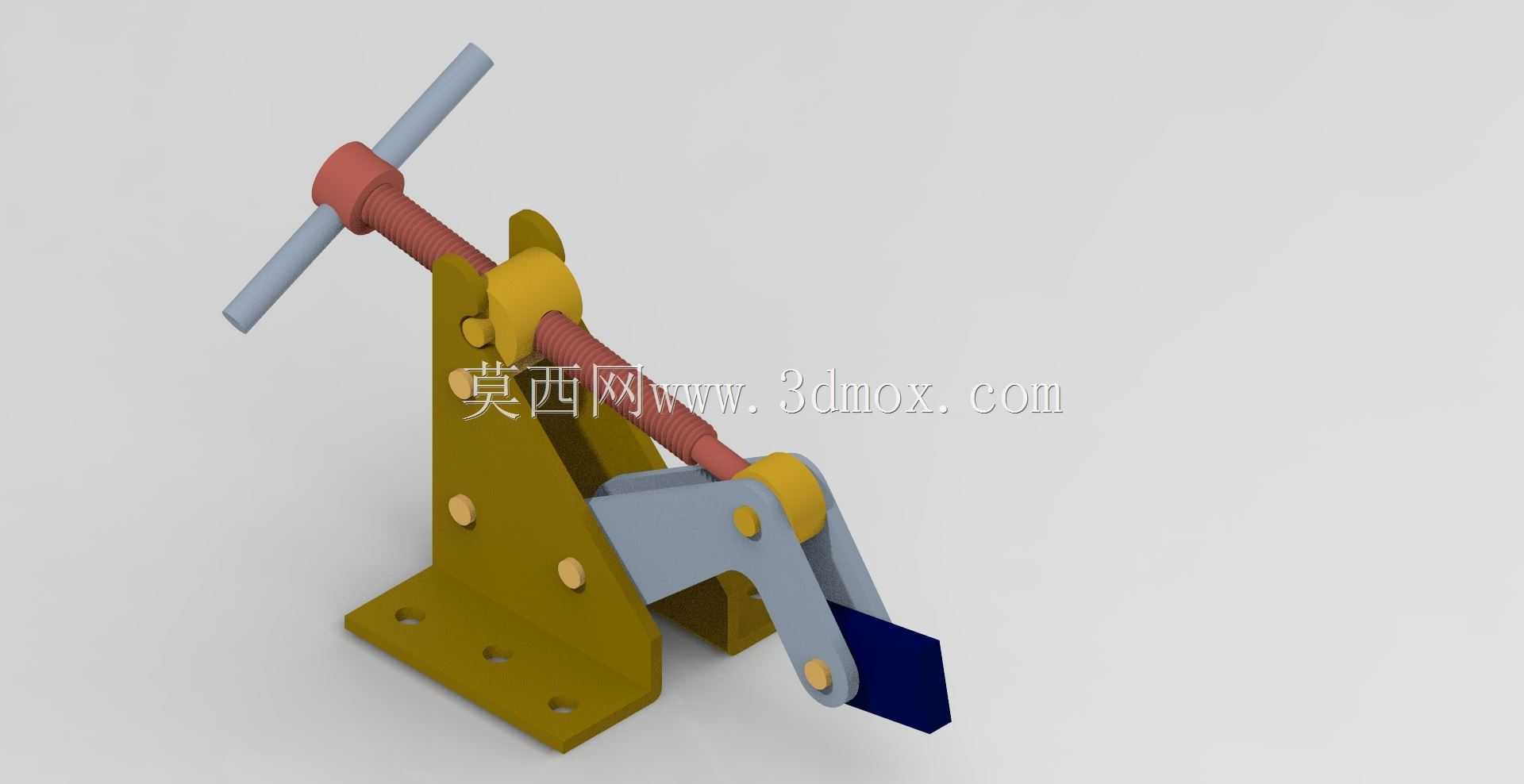

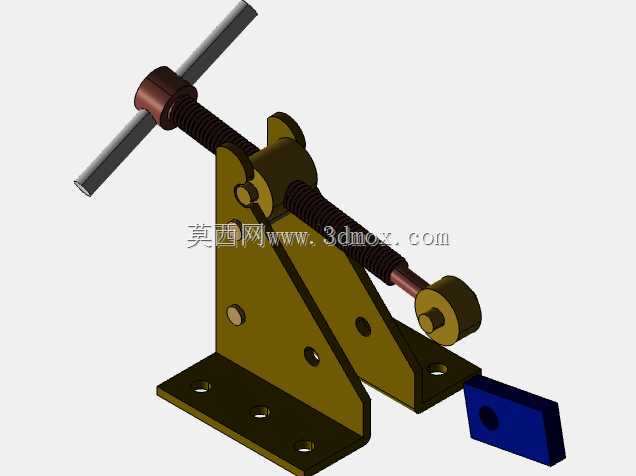

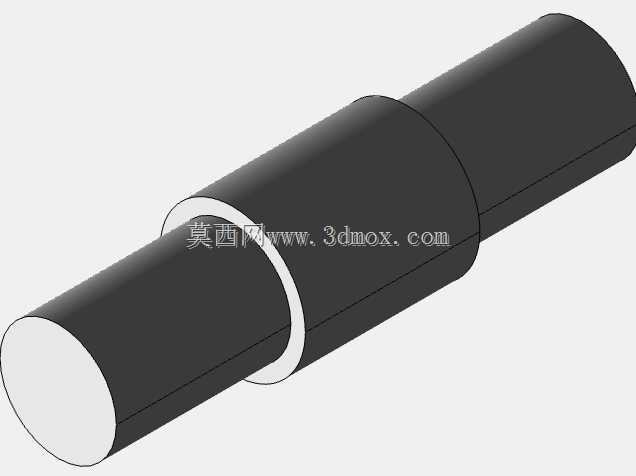

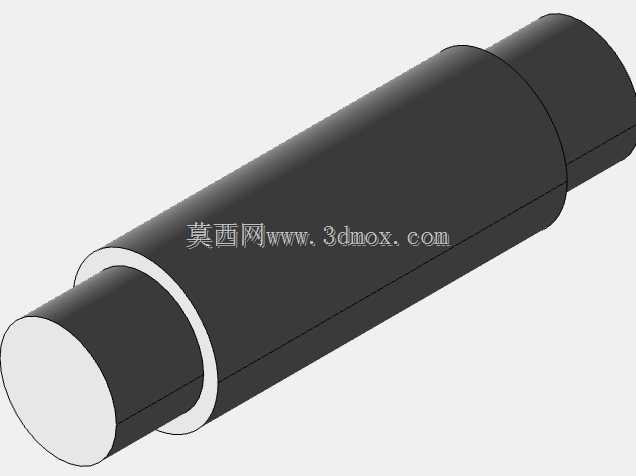

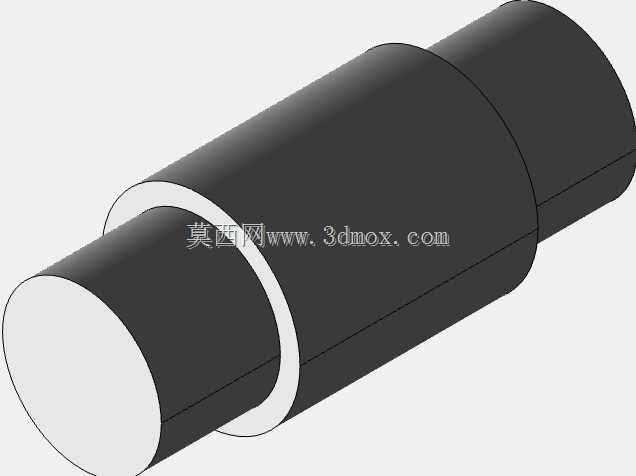

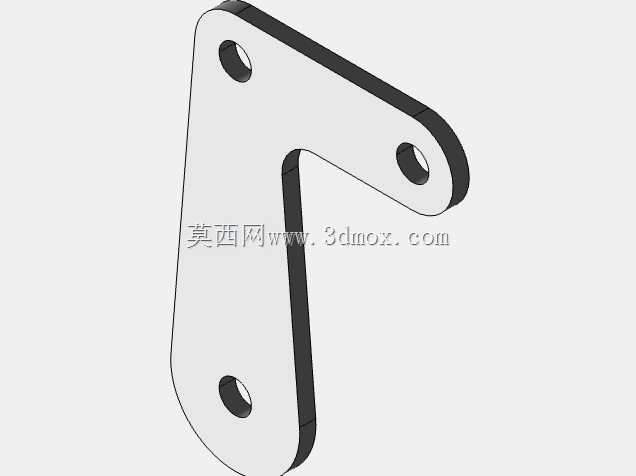

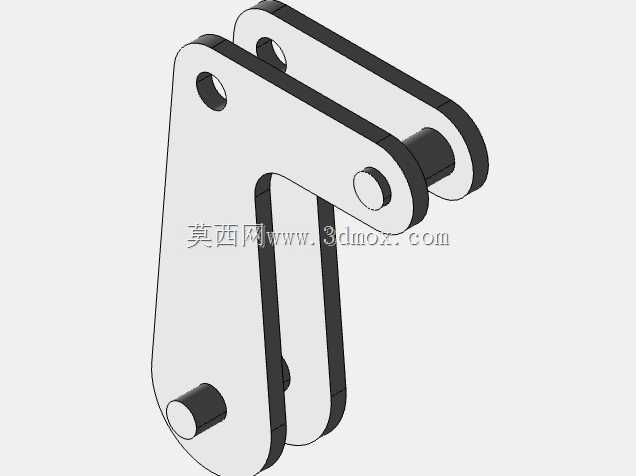

　　整个夹钳的运动逻辑是螺杆前进时推动中部的铰接摆臂绕基座销轴转动，摆臂末端的压头同步向下摆动完成压紧动作，反向旋转手柄时螺杆后退，摆臂在复位趋势下抬起，即可快速取出工件，整个运动行程的设计预留了足够的工件取放空间，压头抬起后的高度可以满足常规厚度工件的直接取放，不需要额外拆卸夹具部件。从安装边界来看，基座的整体安装 footprint 很小，适合在工装台面上密集布置，不会占用过多的操作空间，所有铰接转动位置都设计了销轴定位，装配时只需要将对应销轴穿入孔位加装卡簧即可完成组装，零件的加工工艺性良好，基座、摆臂、压头等结构件都可以采用常规的铣削、冲压工艺完成加工，不需要特殊的加工设备，制造成本可控，适合批量生产应用。

　　在实际使用场景中，这类夹钳常被用在钻床工位的工件定位、焊接工装的小件固定、装配线的工件临时压紧、木质家具加工的板材固定等场景，相比气动、液压夹具，它不需要配套动力源，部署灵活，不受场地气源、电源的限制，维护成本极低，日常使用只需要定期在螺纹副、铰接销轴位置加注少量润滑脂即可长期使用，不存在气动元件漏气、液压元件漏油的故障隐患，在小规模加工场景、户外临时作业场景下的适配性非常强。设计过程中需要重点关注的几个受力点分别是基座与摆臂的连接销轴、螺杆端部与摆臂的接触位置、压头与工件的接触端面，这几个位置是整个结构的应力集中点，在三维建模时需要对这些位置做圆角过渡处理，避免应力集中导致零件在反复受力后出现断裂失效，同时螺杆的行程需要匹配摆臂的转动角度，避免螺杆行程过大导致摆臂转动过死点，出现无法松开的情况。
