胶带切割器钣金结构三维设计

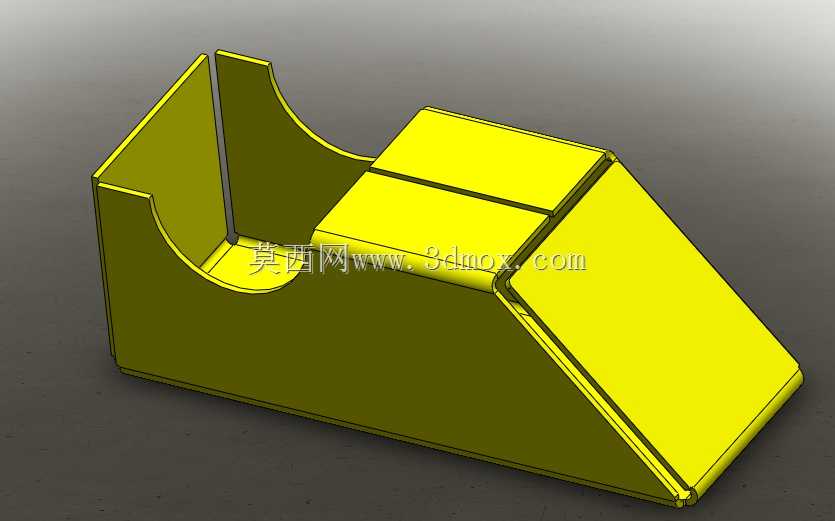

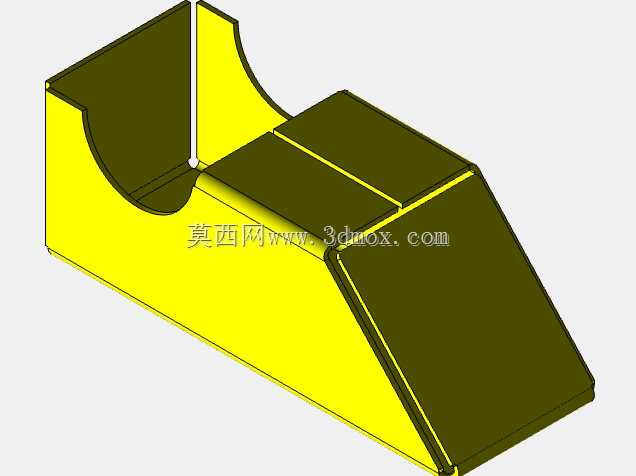

　　日常办公及仓储打包场景中，胶带切割器是使用频率极高的小型五金工具，传统注塑材质的切割器在高频使用、低温环境下易出现壳体开裂、刀座脱落的问题，采用钣金工艺制作的胶带切割器壳体，能大幅提升结构耐用性，适配工业打包场景下的高强度使用需求。这款钣金结构的胶带切割器，整体采用一体化折弯成型思路设计，主体容纳腔采用圆弧过渡的U型槽结构，槽体内径匹配常规50mm宽度封箱胶带的卷芯外径，槽体侧壁预留0.8mm的装配间隙，既方便胶带卷的快速更换，也能避免胶带转动时出现径向晃动导致的裁切不齐问题。斜向延伸的出料托板与主体腔体采用135度折弯衔接，托板表面做平整化处理，无凸起毛刺，胶带拉出时能沿托板表面平顺滑动，不会出现胶带粘黏壳体的情况。

　　托板前端预留锯齿刀片的安装位，安装位采用下沉式台阶设计，刀片装配后刀刃高出托板表面2mm，既保证能顺利切断胶带，也能避免刀刃过度外露造成使用划伤。主体腔体后侧的挡边采用双层折弯结构，折弯边向内翻折10mm形成加强筋，无需额外焊接加强件就能提升腔体的抗形变能力，即使受到外力挤压也不会出现槽体变形卡滞胶带卷的问题。设计过程中优先考虑钣金加工的工艺可行性，所有折弯内角均预留与板材厚度匹配的折弯R角，避免折弯时出现板材开裂，整体结构无复杂曲面、无深拉伸结构，采用常规数控冲床、折弯设备即可完成加工，无需开制专用模具，能有效降低小批量生产的成本。

　　安装边界方面，这款切割器可直接放置于桌面使用，底部平面度控制在0.2mm以内，放置时无晃动；也可在底部预留的两个沉孔位置加装螺丝，固定于打包工作台台面，适配流水线打包工位的固定使用需求。腔体内部的胶带支撑轴采用可拆卸式设计，轴体两端卡入侧壁的定位缺口即可完成固定，更换胶带卷时只需向上抬起轴体一端就能取出旧卷、装入新卷，操作步骤简单，无需额外工具。斜向托板的长度经过反复校核，拉出的胶带沿托板延伸至刀刃位置时，胶带与刀刃的接触角度为90度，裁切时受力均匀，不会出现胶带拉扯变形、裁切毛边的问题。

　　相较于传统注塑结构的胶带切割器，钣金材质的壳体抗冲击性能更强，即使从1.2米的工作台高度跌落也不会出现壳体碎裂的情况，适合仓储车间、物流站点等复杂使用环境。结构设计上尽可能减少了零件数量，整体除主体钣金壳体外，仅包含支撑轴、锯齿刀片、固定螺丝三类标准配件，装配工序简单，后期维护更换配件也十分便捷。折弯成型的各边均做去毛刺处理，所有外露边缘均做卷边钝化，使用过程中不会划伤操作人员手部。在进行三维建模转钣金的过程中，需要重点核对各折弯边的展开尺寸，预留折弯扣除量，保证加工成型后各装配位的尺寸精度，尤其是刀片安装位的台阶尺寸、支撑轴的定位缺口尺寸，需要控制在±0.1mm的公差范围内，避免出现刀片装配松动、支撑轴卡滞的问题。主体板材选用0.8mm厚度的冷轧钢板即可满足强度需求，表面可做喷塑处理提升防锈能力与握持手感，也可根据使用场景选用不锈钢板材，适配潮湿环境下的使用需求。
