电子生产用带定位法兰齿条式工装夹具结构

项目分类:工装 发布时间:2025-01-01 ID:875033
  • 电子生产用带定位法兰齿条式工装夹具结构

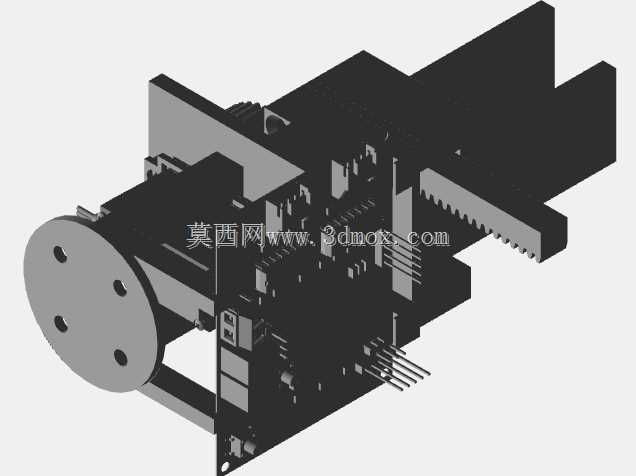

  这套工装结构主要面向电子元器件生产、小型精密部件组装工序的装夹定位需求,在SMT后段插件工序、小型变压器引脚整切、精密电子组件检测工位都能适配使用,区别于通用平口钳的大行程大夹持力设计,这套结构更侧重小行程内的精准对位,避免装夹过程中碰伤元件引脚、刮花元件塑壳。从结构布局来看,前端的圆形法兰是核心安装基准,法兰上均匀分布四个沉头安装孔,孔位公差控制在H7级别,可直接通过内六角螺丝固定在设备工作台面或者滑台端面,法兰端面的平面度要求控制在0.02mm以内,保证安装后整套工装的回转或者平移基准不出现偏移,避免长期运行后出现夹持错位的问题。

  法兰后侧直接连接夹持主体的基座,基座内部集成了齿条传动结构,齿条的齿距选用0.5模的细齿规格,配合对应的齿轮传动副,可实现夹持端0.1mm级别的进给精度,齿条行程控制在40mm以内,足够覆盖常规小型电子元件、小型磁性组件的装夹尺寸范围,齿条末端做了硬限位处理,避免传动过程中出现齿条脱轨的问题,硬限位块采用聚氨酯材质,能缓冲行程到位时的冲击,减少长期往复动作带来的结构松动。夹持主体的侧方伸出多组引脚避让槽,对应电子元件侧出引脚的位置,槽宽比常规引脚直径大0.3mm,装夹时不会挤压弯折引脚,同时槽位的深度刚好让元件本体贴靠在夹持定位面上,保证元件装夹后Z向高度一致,适配后续自动检测、自动焊接工序的高度定位要求。

  结构的安装边界需要注意,整套工装的横向最大宽度不超过120mm,纵向总长度从法兰端面到齿条末端最大伸出量为180mm,安装时需要预留至少20mm的齿条伸缩安全空间,避免和周边的送料轨道、检测探头产生运动干涉。设计过程中特意将传动结构的安装位做了下沉处理,所有传动部件都藏在基座腔体内部,外侧只预留齿条的动作出口,能减少生产车间内的浮尘、焊锡碎屑进入传动副,降低日常维护的频次,基座腔体的下方预留了排屑小孔,即便有少量碎屑进入也能顺着小孔排出,不会卡在齿隙里影响传动精度。夹持工作面做了防滑纹理处理,纹理深度0.1mm,既不会在元件表面留下夹痕,又能保证夹持力足够,不会在加工或者检测过程中出现元件移位的问题,夹持面的平行度控制在0.015mm以内,避免装夹后元件出现倾斜,影响后续工序的加工精度。在实际产线适配中,这套结构可以直接替换原有老旧的手动夹持夹具,也可以配合小型气缸、伺服电缸实现自动夹持动作,法兰端的安装孔位和市面上常见的20系列滑台安装孔位通用,不需要额外做转接板就能直接安装,能缩短产线改造的周期。

  针对电子生产车间常见的防静电需求,整套结构的外露金属件都做了阳极氧化处理,表面电阻控制在10^6到10^9欧姆之间,避免静电积累击穿电子元件,传动部件采用不锈钢材质,不会因为车间内的助焊剂雾气出现锈蚀,延长结构的使用寿命。在结构强度校核阶段,针对夹持力做了专项测算,当齿条进给到位后,夹持端的最大静夹持力可以达到80N,足够覆盖小型电子组件加工时的切削力、检测时的接触压力,不会出现夹持打滑的问题,同时夹持力可以通过调整传动端的输入力矩进行微调,针对不同材质的元件可以匹配对应的夹持力,避免夹伤脆性元件外壳。
