多工位快夹式组件装配定位工装

　　这套工装针对多组件同步装配场景开发，核心解决小批量多工序装配过程中，工件定位偏移、装夹效率低、人工对位误差大的实际生产痛点，常见于电子电气组件、小型机械部件的预装工序，适配产线工位旁的台式作业场景，无需额外动力源接入，纯机械结构即可完成全部装夹定位动作。工装底板采用一体化平板式结构设计，所有功能组件均直接安装在底板上，安装边界可根据作业台面尺寸调整，常规适配600mm×400mm以内的工作台面安装，底板预留的沉头安装孔可直接通过T型螺栓或内六角螺丝固定在标准工作台上，无需额外加工转接板，降低现场安装适配成本。

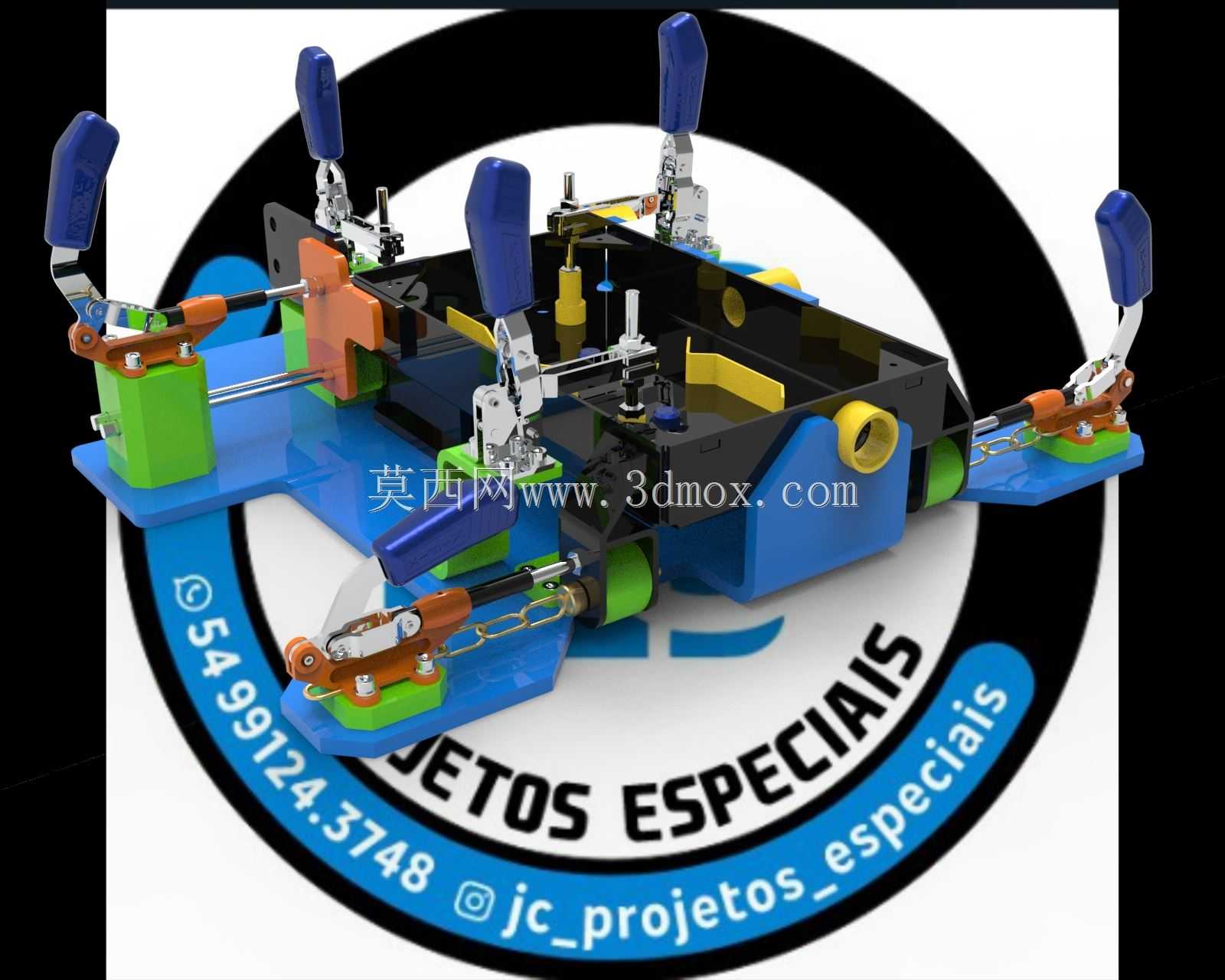

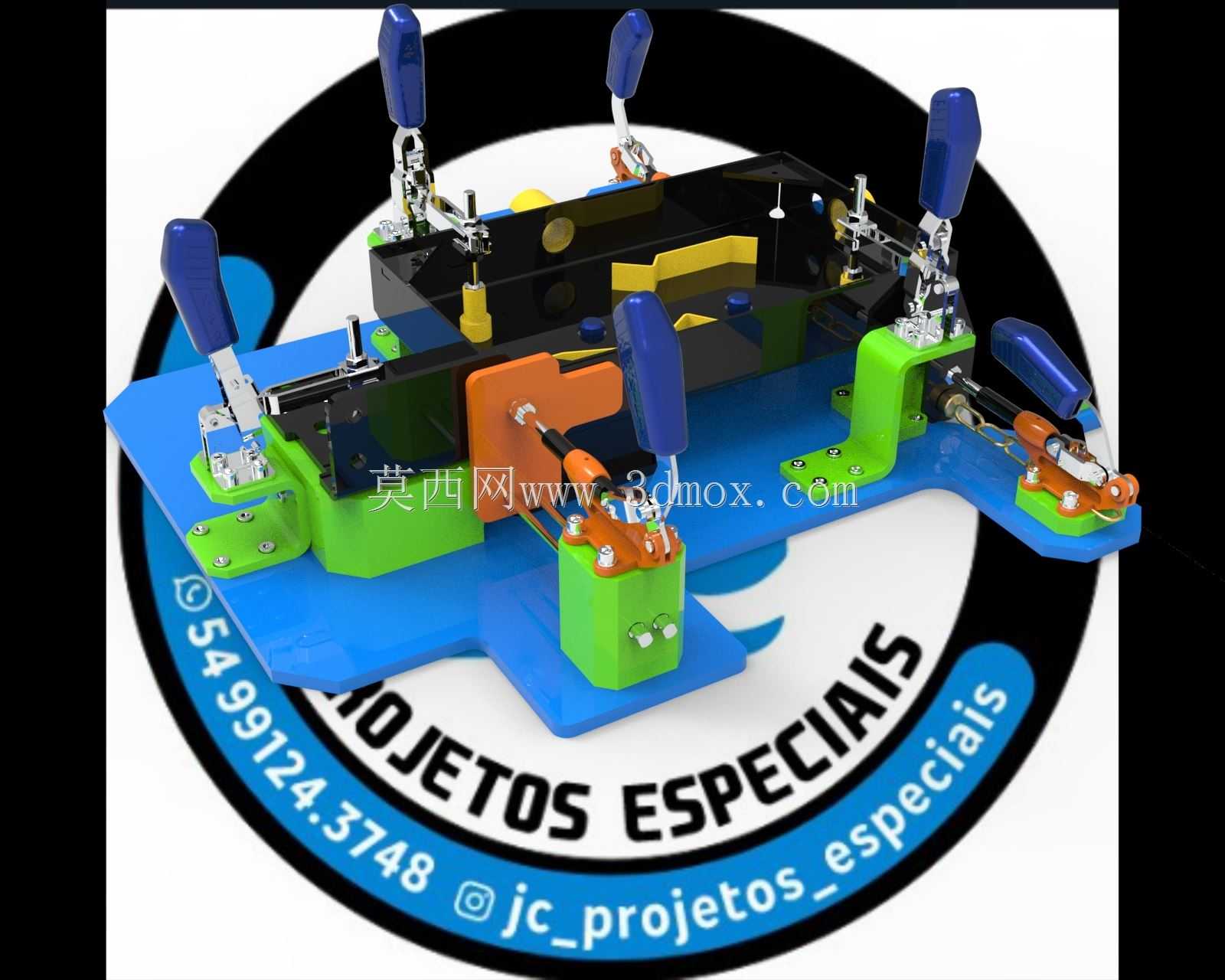

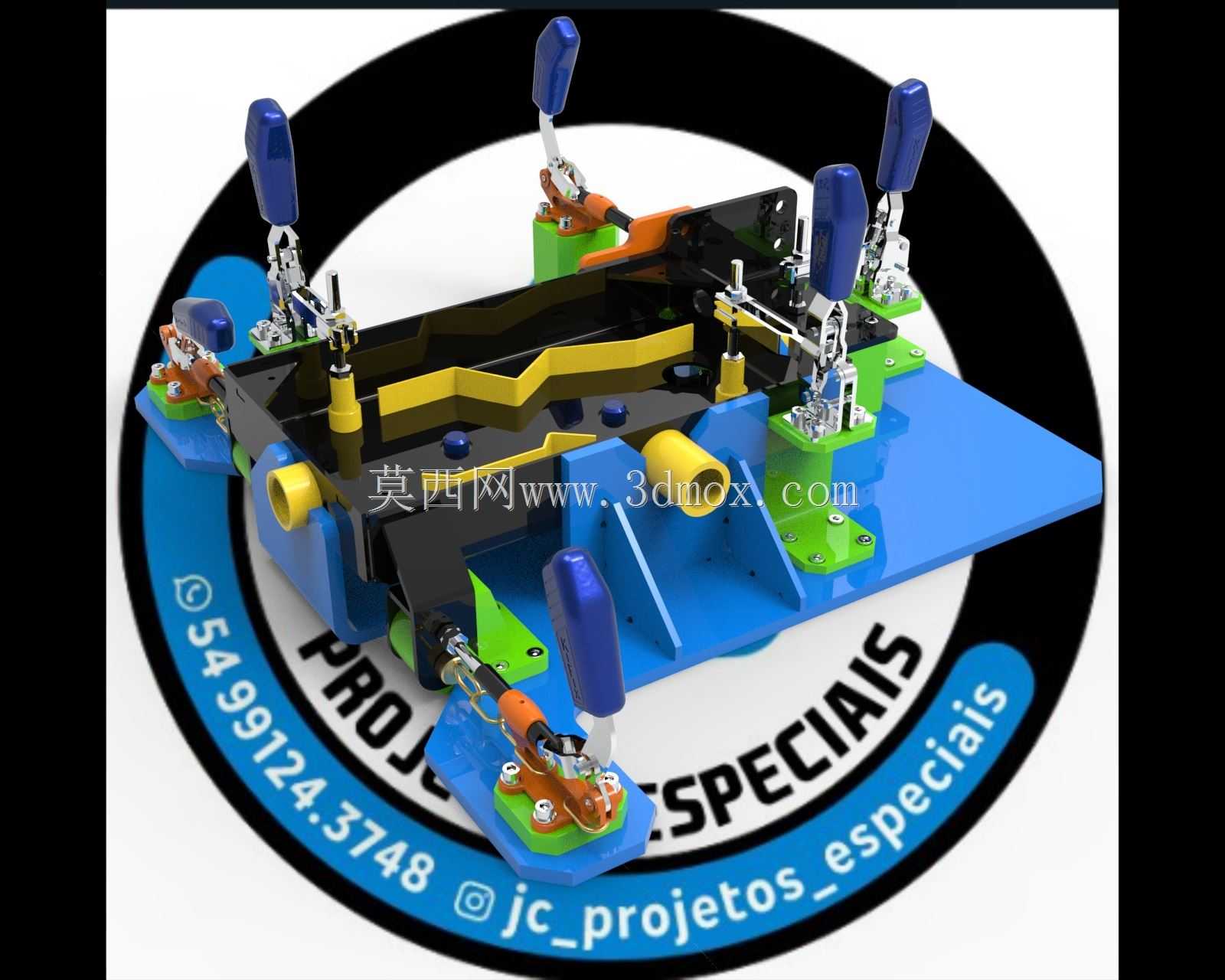

　　底板上的定位支撑块根据待装组件的外形轮廓做了仿形设计，不同颜色的支撑块对应不同的待装零件定位区域，绿色支撑块对应主体框架的定位基准，橙色块对应内部嵌件的预装定位，蓝色区域为底板基准面，所有支撑块的安装孔均采用销钉定位+螺丝锁紧的组合固定方式，长期使用磨损后可单独更换对应支撑块，无需整体返修工装。六组垂直式快速夹钳沿工装周向均匀分布，夹钳的压头位置根据待装组件的压紧点做了针对性调整，压头端部包覆软性材质，避免压紧过程中刮伤工件表面，每个夹钳的压紧行程可通过端部的调节螺杆微调，适配不同厚度的工件装夹需求，夹钳手柄采用加长包胶设计，操作人员单手即可完成开合动作，单工位装夹耗时可控制在5秒以内，相比传统螺丝压紧的工装，装配效率提升60%以上。

　　工装中部的镂空区域为待装组件的内部操作空间，可满足装配过程中螺丝锁付、零件嵌装、线束排布等操作的空间需求，不会出现工装结构干涉操作工具的问题，所有夹钳的安装座均高出底板基准面30mm，给操作人员的手部留出足够的操作空间，避免装夹过程中夹手的安全隐患。设计阶段针对不同组件的装配顺序做了防错考量，每个定位块的外形仅能匹配对应零件的正确安装姿态，零件放反或者错位时无法完全落入定位槽，从源头避免人工装料的错装问题，夹钳的开合顺序也做了对应的避让设计，按顺序压紧夹钳时不会出现相邻夹钳干涉的情况，新员工无需长时间培训即可快速上手操作。

　　整套工装的所有零部件均采用模块化设计，快速夹钳采用标准件，支撑块采用耐磨尼龙材质加工，兼顾轻量化与耐磨性，长期使用不会出现磨损掉屑污染工件的问题，底板采用铝合金材质加工，整体重量控制在8kg以内，可根据产线调整需求快速搬移位置，适配柔性产线的频繁换线需求。工装的定位精度可控制在±0.1mm以内，完全满足小型电源组件、机械装配件的装配公差要求，装配完成后松开所有夹钳即可整体取出装配件，不会出现工件卡滞在工装上的问题，周向分布的夹钳可保证工件各方向受力均匀，装配过程中不会出现工件翘起、移位的情况，有效降低装配过程中的不良率。
