摄像头模组多工位焊接定位夹具

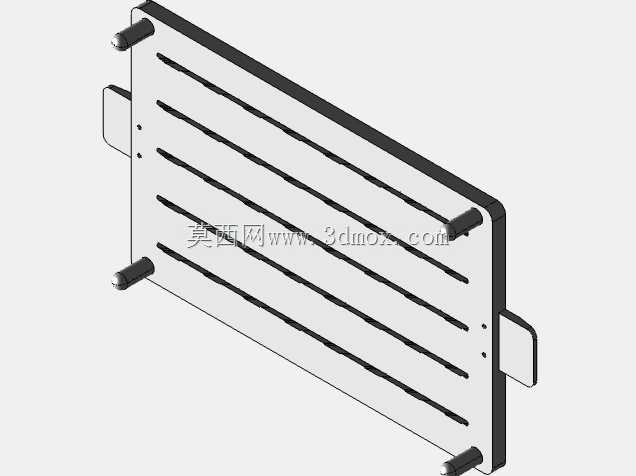

　　在消费电子摄像头模组的量产焊接工序中，这类多工位定位夹具是产线后端焊接工位的核心工装载体，主要承担FPC与模组本体、电子元器件引脚焊接过程中的工件定位、压紧限位作用，适配回流焊前的预固定、手工补焊以及半自动焊接工位的批量装夹需求，能有效避免焊接过程中工件移位导致的虚焊、偏位、引脚搭接等不良问题。从结构设计来看，该夹具采用整体板式基座作为承载主体，基座四角设置定位销孔与支撑脚，既可以直接适配产线通用焊接工作台的T型槽定位安装，也能配合半自动焊接设备的快换工装板实现快速换型，支撑脚将夹具主体抬离工作台面一定高度，既可以避免焊接过程中焊渣掉落堆积在工作台面影响夹具平整度，也能为底部加热的焊接工位预留热传导空间，保证焊接区域温度均匀。

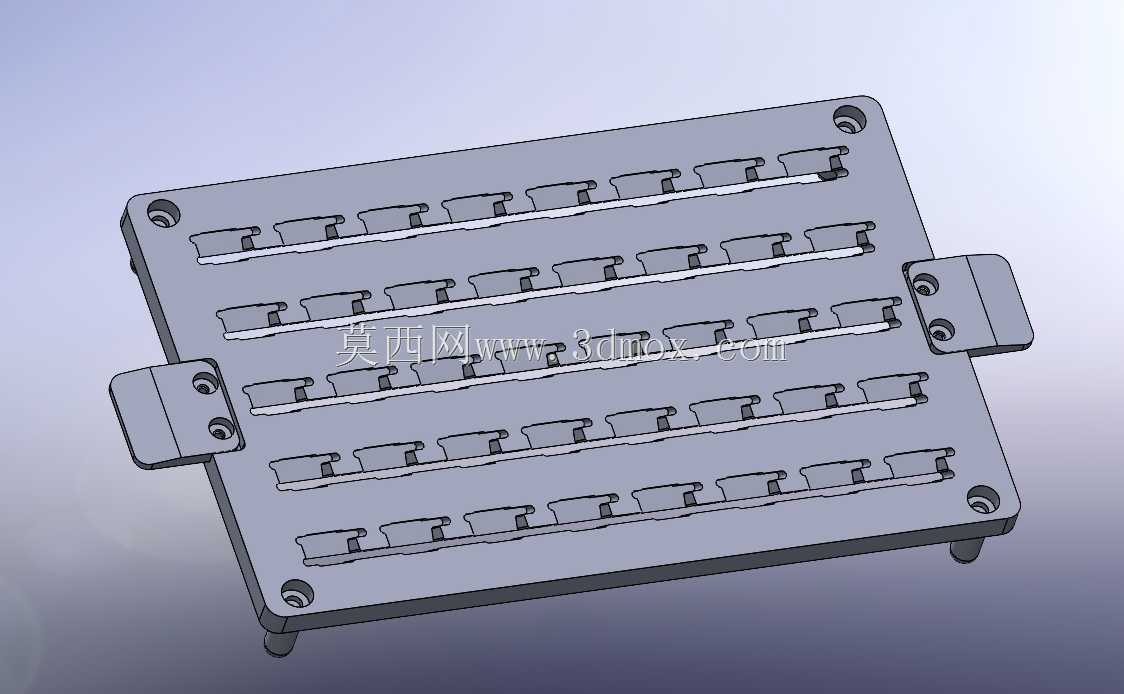

　　夹具板面排布六列平行的定位槽组，每列槽组对应一个摄像头模组的装夹工位，单批次可同时装夹三十余件工件，槽体轮廓完全匹配摄像头模组的外形尺寸，侧边设置弹性压片结构，工件放入槽位后压片自动压紧模组侧边的非焊接区域，不会遮挡焊接作业面，同时避免刚性压紧对模组外壳、FPC软板造成压伤。夹具两侧设置快换锁扣结构，锁扣上的两个定位孔可与焊接设备的工装定位销精准配合，扳动锁扣即可完成夹具的锁紧与拆卸，换型时间可控制在数十秒内，适配多品种小批量的柔性生产需求。设计过程中，槽位的位置度公差控制在±0.02mm范围内，保证每个工位的工件焊接位置与焊头、激光焊接头的作业坐标完全匹配，无需每次换料后重新校准点位；基座整体采用硬质铝合金加工，表面做硬质阳极氧化处理，既保证长期使用的耐磨性，也能避免焊接过程中静电积累击伤模组内部的感光芯片；压片采用铍铜材质，具备良好的弹性与耐高温性能，长期在焊接高温环境下使用不会出现弹性失效、形变问题。

　　在实际产线应用中，这类夹具可覆盖不同尺寸规格的摄像头模组焊接需求，只需更换对应槽型的上盖板即可适配不同型号产品，无需更换整个基座，大幅降低工装制作成本；槽位之间预留足够的操作空间，方便作业人员取放工件，也能避免相邻工件焊接时的热影响波及周边已焊工件；夹具板面的镂空槽设计，一方面可以减轻夹具整体重量，方便作业人员搬运换型，另一方面可以让焊接过程中产生的助焊剂烟雾从镂空处排出，避免烟雾在工件表面凝结影响后续成像效果。

　　从安装边界来看，该夹具整体外形为矩形平板结构，长宽尺寸适配主流半自动焊接设备的工作台面安装范围，厚度控制在常规工装的通用尺寸区间，无需对现有设备工作台进行改造即可直接投入使用；四角的支撑脚高度统一，保证夹具安装后板面水平度误差不超过0.01mm，避免因板面倾斜导致工件焊接深度不一致。在焊接作业过程中，夹具的定位结构可限制工件六个自由度的位移，焊接时工件不会出现任何方向的窜动，引脚焊接位置的重复定位精度可满足消费电子类产品的精密焊接要求，相比单工位夹具，这类多工位设计可将单批次焊接的装夹辅助时间压缩六成以上，大幅提升单工位的作业效率，同时减少因人工装夹定位不准导致的焊接不良率。
