F18战斗机前缘延伸大涡模拟气动分析

　　在军用航空器气动研发环节，针对高机动战斗机的边条翼、前缘延伸结构的非定常流场捕捉，一直是飞行性能校核的核心工作，本次针对F-18战斗机的LES大涡模拟CFD分析工作，核心服务于战机大迎角飞行状态下的气动特性验证，覆盖尾旋特性预判、舵面效率校核、跨音速段阻力突变分析等实际工程场景。从实际工程用途来看，这类高精度CFD仿真结果，能够直接对接风洞试验的前置验证环节，减少物理风洞的吹风次数，降低研发阶段的试验成本，同时能够捕捉到雷诺平均N-S方程无法解析的小尺度涡旋结构，尤其是F-18标志性的LEX前缘延伸结构产生的脱体涡，在大迎角状态下的破裂位置、涡核轨迹变化，直接决定战机的升力系数边界与横向静稳定性，是飞控系统控制律设计的核心输入参数。

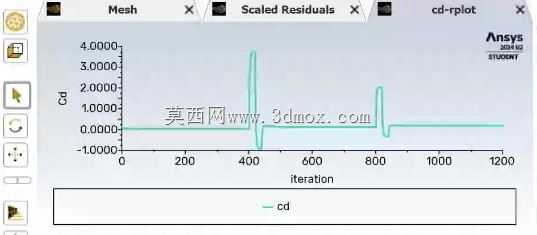

　　从功能特性来看，本次仿真完整覆盖了从网格划分到残差收敛、阻力系数监测的全流程，网格划分阶段针对前缘延伸区域、垂尾前方区域做了边界层加密，保证壁面y+值符合大涡模拟的计算要求，避免近壁面区域的数值耗散导致涡结构捕捉失真；计算过程中监测的阻力系数迭代曲线，能够直观看到计算收敛过程中，初始流场建立阶段的系数震荡，随着迭代步数推进到400步左右出现第一次峰值，对应流场中大尺度涡结构的初始形成与脱落，后续迭代到800步左右的二次峰值，对应涡破裂位置稳定后流场的周期性脉动，最终迭代到1200步时系数进入稳定波动区间，证明非定常计算已经达到统计收敛状态，输出的时均气动参数具备工程参考价值。从设计思路层面，这类战斗机气动仿真的建模逻辑，首先要保证整机气动外形的几何保真度，尤其是座舱盖、进气道唇口、机翼前后缘襟翼、垂尾和平尾的相对位置，不能做过度的几何简化，否则会导致流场结构出现本质偏差；其次要根据飞行工况的马赫数、迎角范围，选择合适的亚格子模型，保证小尺度涡的耗散特性与实际流场匹配，计算域的设置要保证远场边界距离整机足够远，避免边界反射对机体附近流场的干扰，出入口边界条件的设置要匹配飞行高度的大气参数，保证来流的湍流度、速度剖面符合真实飞行环境。

　　关于外形尺寸与安装边界的考量，在仿真建模阶段，首先要还原F-18整机的实际几何尺寸比例，包括11.43米的机长、8.38米的翼展、4.66米的机高，以及LEX前缘延伸结构与机翼根弦的相对位置，垂尾相对于机翼后缘的安装角与位置偏差，这些几何参数的精度直接决定脱体涡的轨迹计算准确性；在计算域的边界设置上，通常将远场边界设置在机体前方15倍机长、后方25倍机长、上下侧方各10倍翼展的位置，保证流场能够充分发展，不会因为计算域过小导致流场堵塞效应，影响阻力、升力系数的计算精度；同时在网格划分阶段，针对LEX前缘之后的涡运动路径区域，做逐步加密的体网格设置，在保证计算精度的前提下控制整体网格量，平衡计算效率与结果可靠性。

　　这类高精度的大涡模拟仿真结果，除了服务于战机的气动外形优化，还能够为垂尾的抖振载荷分析提供输入数据，因为LEX脱体涡破裂后产生的脉动压力，会直接作用在垂尾结构上，是垂尾疲劳载荷设计的核心依据，通过仿真得到的非定常压力脉动数据，能够提前预判垂尾的振动响应，在结构设计阶段就针对性做加强处理，避免后续试飞阶段出现结构疲劳问题。在实际工程应用中，这类仿真结果还需要与1:12缩比模型的风洞试验数据做对标，校核仿真模型的湍流模型、网格设置的准确性，经过标定后的仿真模型，就可以用于后续改型的气动特性快速评估，减少不同改型状态下的风洞试验工作量，缩短研发迭代周期。
