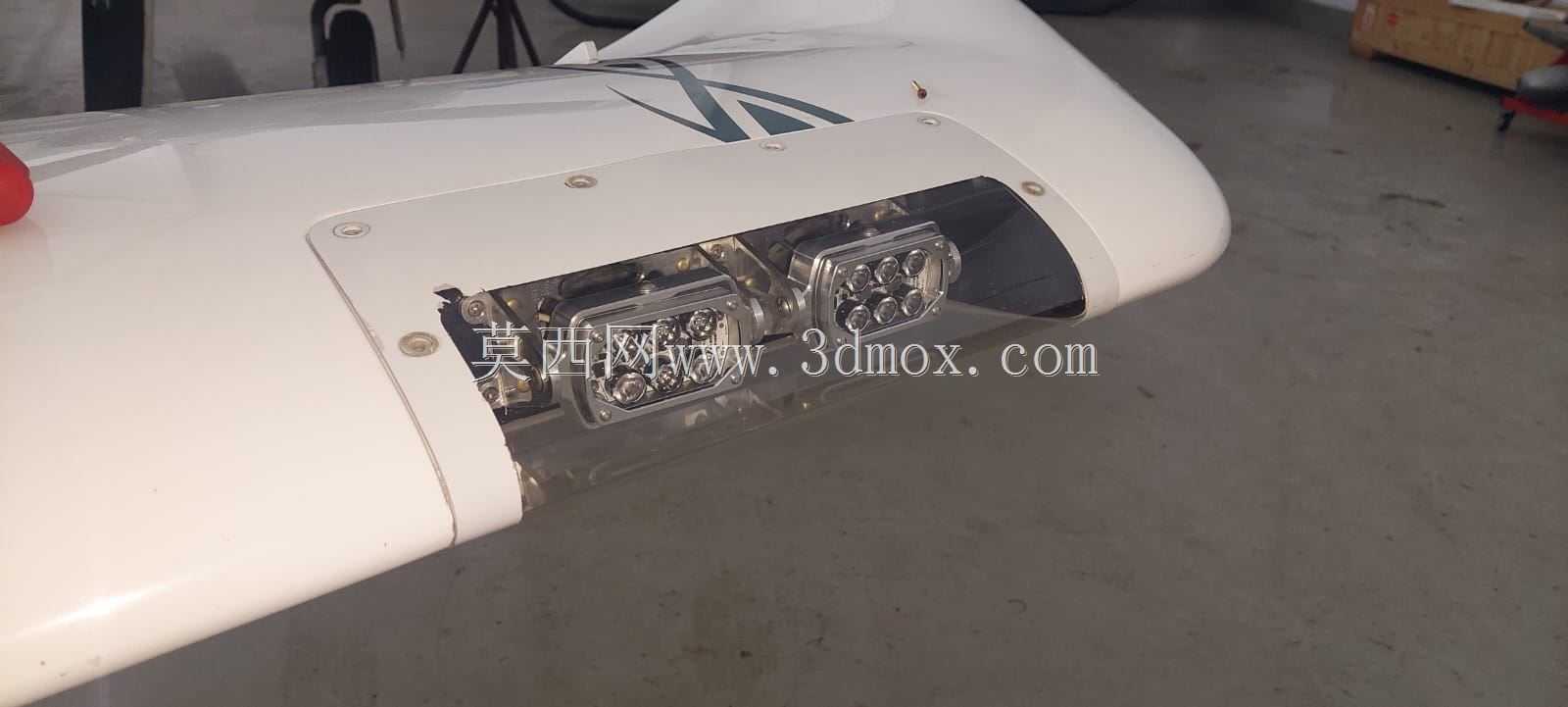

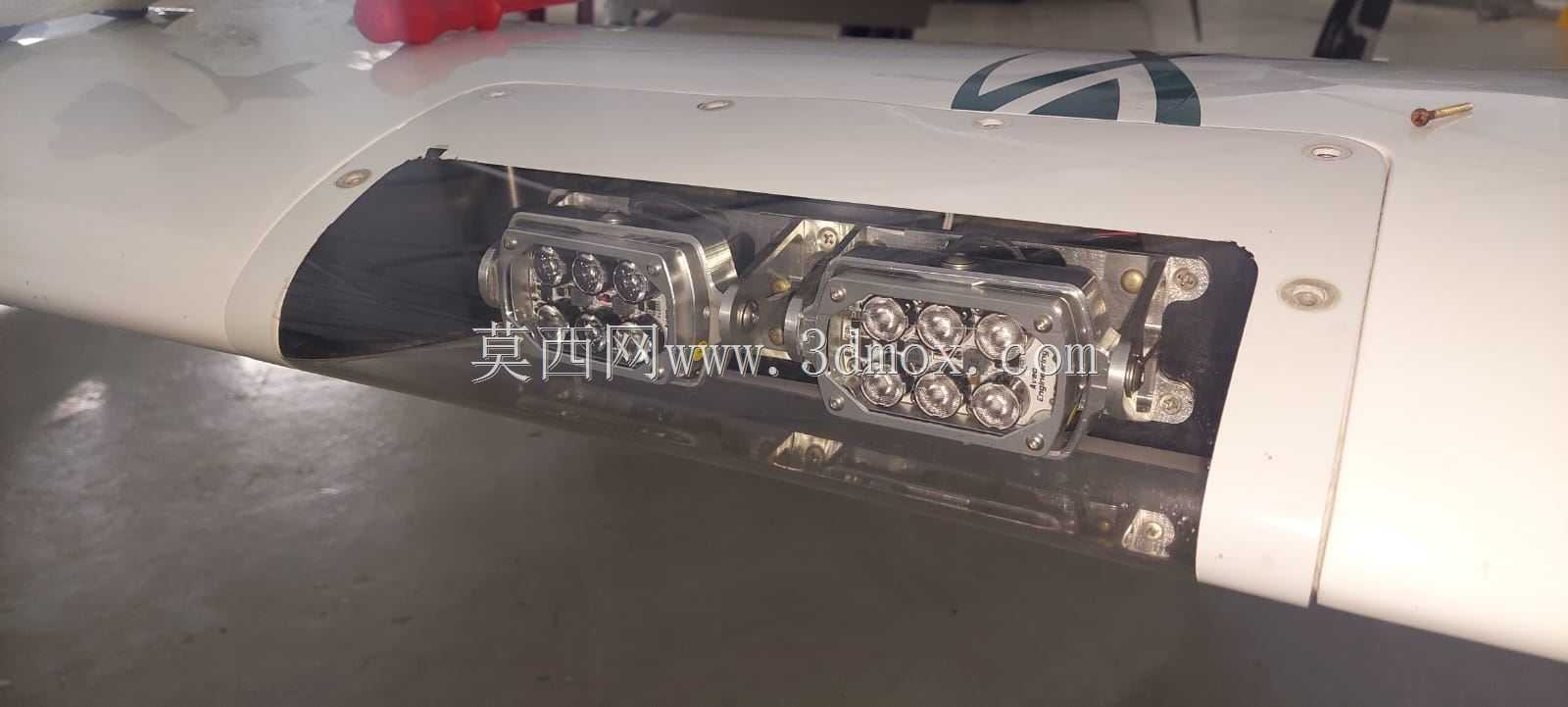

钻石42机型配套着陆灯安装固定支架

　　在通用航空固定翼机型的外场改装与原厂配件替换场景中，着陆灯的安装可靠性直接关系到夜间起降、低能见度进近阶段的飞行安全，传统原厂着陆灯安装座多采用一体铸造成型，在长期受发动机振动、起降冲击载荷、高空温差交变的工况下，容易出现安装位裂纹、灯体定位偏移的问题，且部分改装场景下需要适配替换型高亮着陆灯组件，原厂支架的安装孔位无法直接匹配，这就需要专门设计的适配支架来完成着陆灯的可靠固定。这款针对钻石42机型开发的着陆灯支架，核心用途就是替代原厂标准着陆灯安装结构，实现替换型着陆灯组件与机翼前缘安装位的精准对接，同时在结构强度、轻量化水平上满足通航机型的适装要求。

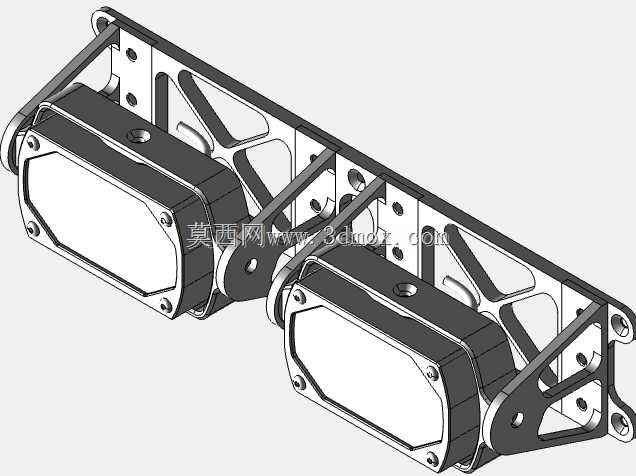

　　从结构设计思路来看，这款支架采用了双侧对称的承载布局，主体框架为铣削加工的镂空桁架结构，没有采用多余的实体填充结构，在保证整体刚性的前提下尽可能降低结构自重，避免增加机翼前缘的额外载荷，影响飞行过程中的气动配平。支架上的安装孔位采用了分级定位设计，与机身机翼连接的固定孔位设置了定位衬套安装位，能够抵消安装过程中的装配公差，保证支架安装后与机翼蒙皮的贴合度，避免出现突出蒙皮的结构造成额外气动阻力；与着陆灯组件连接的孔位则根据灯体的安装脚位置做了对应匹配，每个灯体配置四个对称的固定点，能够将灯体牢牢锁止在支架上，即使在大机动飞行、强气流颠簸的工况下，也不会出现灯体松动、照射角度偏移的问题。

　　考虑到航空部件的实际使用环境，支架的结构过渡位置全部做了圆角处理，没有尖锐的应力集中角，能够有效分散起降过程中的冲击载荷，避免长期振动下出现结构疲劳裂纹；支架两侧的连接臂采用了变截面设计，在靠近机身固定端的位置适当增加了结构厚度，提升根部的抗扭强度，在靠近灯体安装端则做了镂空减重处理，平衡整体的强度与重量表现。从安装边界来看，这款支架的整体轮廓完全匹配钻石42机型机翼前缘的原安装位尺寸，不需要对机身原有结构做额外的切割、打孔修改，只需要拆除原有损坏的原厂支架，就可以直接将这款支架固定在原有的安装点位上，整个安装过程不需要定制额外的转接件，能够大幅降低外场改装的作业难度，减少改装过程中的停场时间。支架上预留的灯体安装空间能够兼容同规格的替换型着陆灯组件，灯体安装后与支架之间留有均匀的间隙，不会出现装配干涉，同时也能为灯体工作时的热量散发留出足够的空气流通空间，避免长期工作时热量堆积在支架与灯体的接触位置，加速周边密封件、线路的老化。在实际使用场景中，这款支架不仅可以用于原厂着陆灯损坏后的替换维修，也可以用于通航飞机的航电升级改装，当用户需要将原厂的卤素着陆灯替换为亮度更高、功耗更低的LED着陆灯组件时，这款支架的通用安装接口能够直接适配多数同尺寸的改装灯体，不需要单独定制转接结构，降低改装的成本与周期。

　　支架的整体结构做了模块化设计，两个灯体的安装位相对独立，即使其中一侧的安装位出现意外损伤，也不需要整体更换整个支架，只需要更换对应侧的承载模块即可，降低后期的维护成本。从受力传递的角度来看，支架的桁架结构能够将灯体受到的气动阻力、振动载荷均匀分散到各个机身连接点上，不会出现局部载荷过大的问题，每个固定点的受力都控制在航空紧固件的额定载荷范围内，保证长期使用的结构可靠性。在细节设计上，支架与灯体接触的安装面做了平面度处理，能够保证灯体安装后与支架的贴合紧密，不会出现安装间隙导致的振动异响，同时安装面还预留了减震垫片的安装槽位，用户可以根据实际使用需求加装橡胶减震垫片，进一步过滤发动机传递到灯体的振动，延长灯体的使用寿命。支架的整体外形做了流线型适配，安装后与机翼前缘的蒙皮曲面能够自然衔接，不会破坏原有的气动外形，尽可能减少支架带来的额外气动阻力，避免对飞机的巡航速度、燃油消耗造成明显影响。
