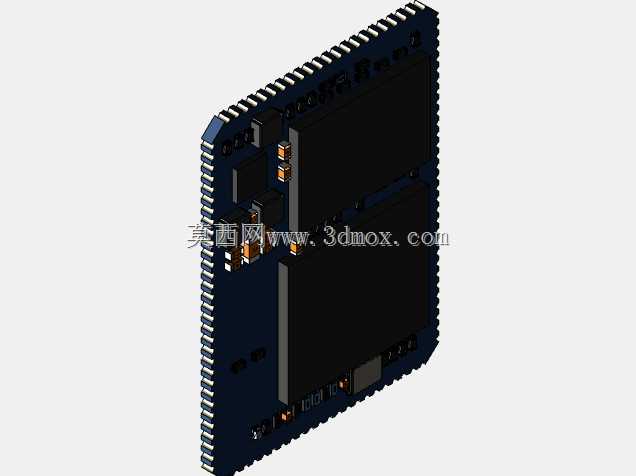

MangoPi H616嵌入式核心板结构设计

　　这款核心板的结构设计围绕嵌入式开发场景的实际需求展开，在有限的板卡空间内完成了主控芯片、存储单元、外围接口的高密度布局，适配智能网关、工业控制终端、小型物联网节点、便携式智能设备等多类应用场景，能够为下游二次开发提供稳定的核心算力支撑。从实际使用角度看，这类核心板的核心作用是将主控最小系统的所有电路进行集成化设计，省去开发者从零绘制主控外围电路、调试存储与电源链路的繁琐步骤，直接通过板边引出的排针接口即可对接自定义功能底板，大幅缩短智能硬件的开发周期，降低原型验证阶段的硬件调试成本。

　　设计过程中优先考虑了板卡的安装适配性，整体采用矩形板型，板边均匀排布半孔焊盘，既可以通过贴片工艺直接焊接到底板上，也可以搭配对应间距的排针排母实现插拔式安装，适配不同的装配需求。板卡的厚度控制在常规PCB工艺的标准范围内，板上元器件的布局严格遵循电气安全间距要求，主控芯片与存储芯片采用叠放布局设计，在不增加板卡平面尺寸的前提下拓展了存储容量，同时缩短了高速信号的走线长度，减少信号传输过程中的干扰与损耗。电源回路的走线做了加宽处理，关键引脚位置预留了滤波电容的安装位，能够保障大负载工况下的供电稳定性，避免核心板运行过程中出现掉电重启、信号失真等问题。

　　从安装边界来看，板卡的四个边角做了圆弧过渡处理，避免装配过程中板边毛刺划伤操作人员或者损坏周边线材，板上最高元器件的高度控制在合理范围内，不会在安装后与外壳或者底板上的其他元器件产生结构干涉。板边的接口引脚定义遵循通用嵌入式核心板的排布逻辑，电源引脚、接地引脚、信号引脚分区排布，既方便开发者进行接线调试，也能减少不同类型信号之间的串扰。散热设计上，主控芯片的背面预留了散热片安装的平整区域，在高负载运行场景下可以直接粘贴导热硅胶片搭配小型散热片，或者通过金属外壳接触实现被动散热，无需额外加装风扇即可满足常规工况的散热需求，适配密闭外壳内的安装使用场景。

　　在结构细节处理上，板卡上的所有贴片元器件都做了方位标识，生产焊接过程中可以快速识别元器件的安装方向，减少错焊反焊的概率，测试点均匀分布在板卡的关键信号链路上，生产阶段的功能测试可以快速定位故障点，提升批量生产的检测效率。针对嵌入式开发中常见的外接扩展需求，核心板引出的IO口涵盖了常用的串口、SPI、I2C、USB、显示接口等所有功能引脚，开发者可以根据自身的产品需求灵活搭配外围功能模块，无需额外增加信号转换电路。板卡的外形尺寸适配市面上通用的核心板安装孔位，替换同尺寸其他型号核心板时无需重新设计底板结构，能够有效降低产品迭代过程中的结构改造成本。

　　实际选型使用时，需要注意核心板的供电电压范围，搭配底板时要在电源输入端做好过流、反接保护电路，避免接线错误损坏核心板。高速信号走线对应的引脚在底板布线时需要做等长处理，保障信号传输的完整性，尤其是显示接口、存储接口的高速信号，走线长度偏差需要控制在工艺允许的范围内，避免出现显示花屏、存储读写失败等问题。板卡安装时要注意做好绝缘处理，避免板底的焊点与金属底板直接接触造成短路，在震动较大的使用场景下，建议采用焊接方式固定核心板，相比排针插接的方式具备更好的抗震性能，能够避免长期震动过程中出现接触不良的故障。
