Wemos C3 Pico开发控制电路板结构设计

　　在嵌入式开发、小型智能硬件原型验证场景中，这类紧凑型控制板的三维结构建模，直接决定了后续外壳适配、堆叠扩展、产线工装定位的落地效率，很多初入行的结构工程师容易忽略板载元件的实际占位，只按照PCB板框绘制外形，等到打样组装时才发现接插件干涉、元件高度超出外壳内腔、焊接工位定位偏差等问题，反而拉长了项目迭代周期。做这类板卡的结构设计时，首先要理清实际使用场景下的安装边界：这类板卡多用于桌面级原型验证、小型物联网终端内置、学生课程设计实训，多数时候会搭配面包板、杜邦线外接传感器，也有部分场景会直接嵌入到小型智能设备的内腔中，所以板卡四周不能有超出板框的突兀元件遮挡安装孔，板载接插件的位置要兼顾插拔操作空间，比如顶部的USB接插件，要预留出至少标准USB公头插入后的握持空间，不能在接插件正上方布置过高元件，否则插拔线材时会被挡住，日常使用很不方便。

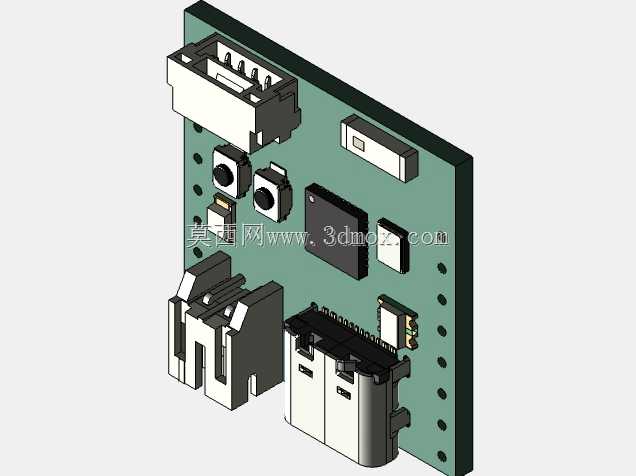

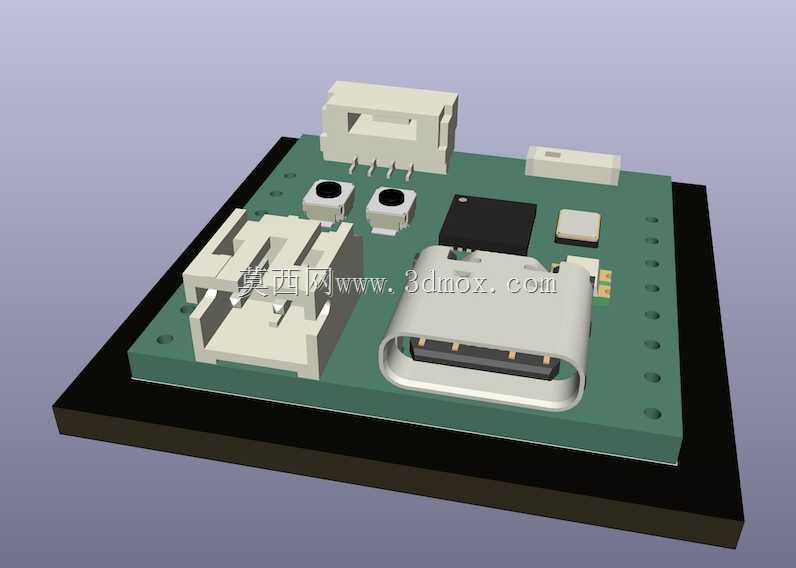

　　板载元件的布局还原是建模的核心，不能只做简单的方块示意：板上的THT JST电池插座，要还原插针的实际间距、插座本体的卡扣高度，因为实际使用中这个接口要接锂电池供电，卡扣如果和周边元件距离过近，插拔电池线时很容易碰掉周边的贴片按键；两个侧置的轻触按键，要还原按键的按压行程高度，按键帽的直径要和实际元件一致，避免后续做面板开孔时尺寸偏差，导致按键按不动或者卡滞；I2C连接器的位置虽然和原设计有近似处理，但建模时要保留接插件的引脚凸台高度，方便后续做外接模块的堆叠适配，不会因为接插件高度建模偏差，导致外接模块装上去之后倾斜、接触不良。

　　从安装适配的角度看，这类板卡的安装孔位要严格对应PCB的实际孔距，孔径要匹配常用的M2铜柱规格，因为多数场景下用户会用铜柱把板架高，避免板底焊点和金属桌面接触短路，建模时要还原安装孔周围的禁布区，不要在孔位周边布置过高的元件，否则铜柱拧上去之后会顶住元件，导致板件无法放平。板上的主芯片、Flash存储芯片这些贴片元件，虽然外形是规则方块，但要还原元件的实际厚度，尤其是主芯片上方如果要加散热片的话，要预留出散热片的安装空间，不能让周边的电容、接口挡住散热片的安装位；板边的排针座，要还原排针的实际伸出长度，因为很多用户会把板卡直接插在面包板上使用，排针长度如果建模不准，会导致插上面包板之后板卡歪斜，或者排针插不到位接触不良。做这类板卡的三维建模，本质是为后续的结构适配做依据，不管是做定制外壳、设计堆叠扩展板、还是做产线的测试工装，都需要精准的元件占位参考：比如做外壳的时候，要根据各个元件的高度差做内腔的避位筋，在按键、接口的位置开对应的操作孔，孔位的边缘要和元件本体留够合理的装配间隙，既不能间隙过大进灰，也不能间隙过小卡滞；做测试工装的时候，要根据板上测试点的位置、接插件的位置做定位柱和测试探针的布局，模型的精度直接决定工装的调试周期。

　　很多人觉得电路板建模就是画个板框堆方块，实际在工程应用里，板载元件的高度差、接插件的插拔空间、安装孔的位置精度，每一处细节都会影响后续的实际使用，比如板上的复位按键如果位置建模偏了1mm，外壳开的按键孔就会对不准，用户按复位键的时候就会按到孔的边缘，手感很差；USB接口的位置如果建模时深度没做对，外壳的USB开口就会凹进去或者凸出来，线材插不到位。建模过程中对于非关键结构的近似处理也要把握尺度，比如部分小电容、电阻的外形可以做适当简化，但涉及到装配、插拔、安装的关键元件，必须严格还原实际尺寸和位置，才能保证模型在实际结构设计中具备参考价值，不会给后续的加工、组装环节带来不必要的返工。
