TO-3封装功率晶体管安装固定插座

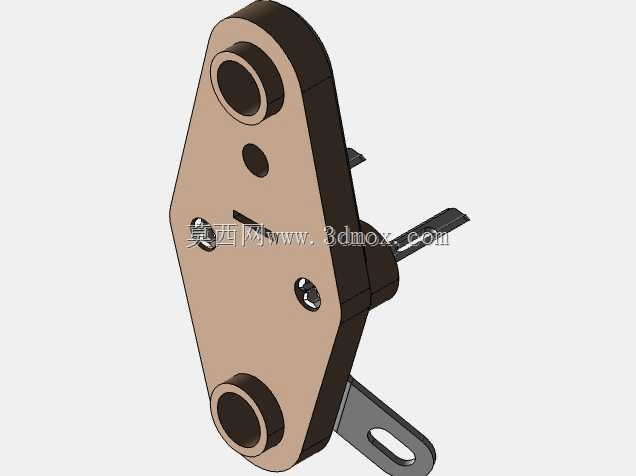

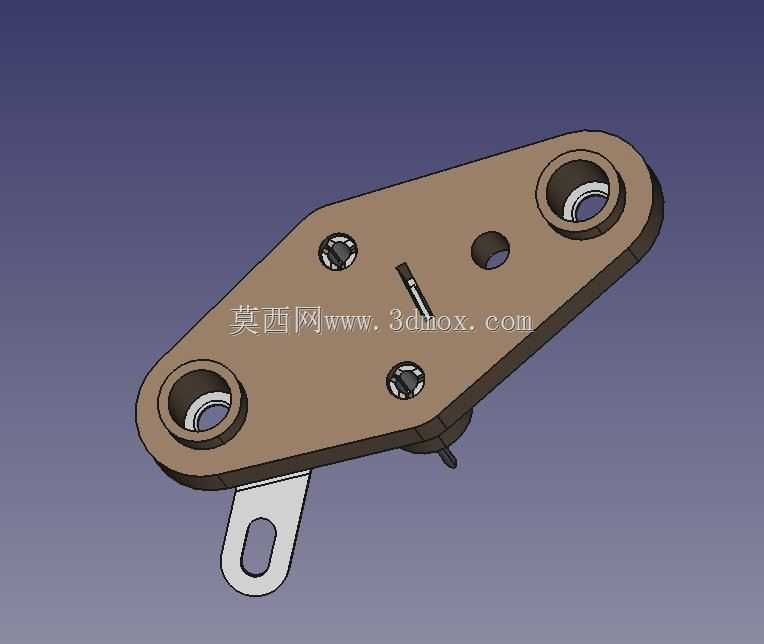

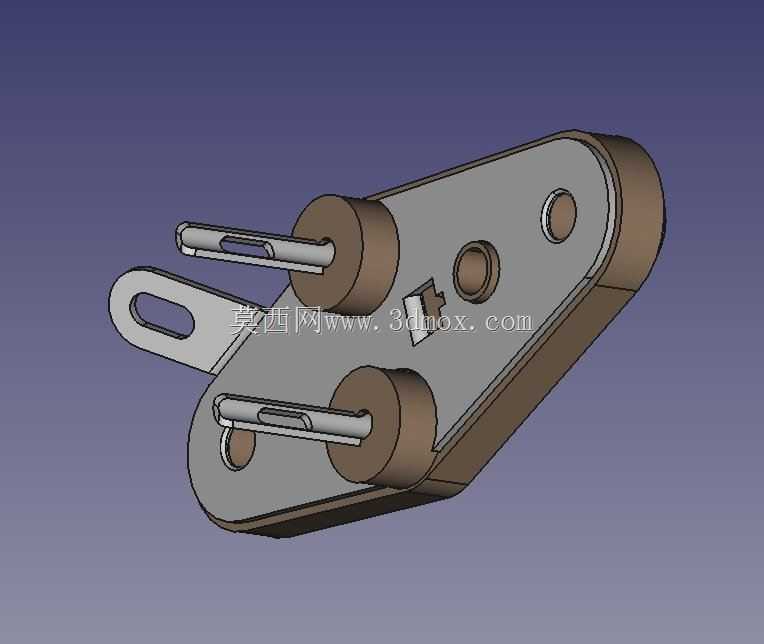

　　在分立功率半导体的硬件装配场景里，TO-3封装作为早期高耗散功率晶体管、稳压管的经典金属封装形式，至今仍在工业线性电源、老式音频功率放大设备、高压逆变模块的维修与复刻设计中保有稳定使用量，配套的专用安装插座，核心作用是避免器件引脚直接焊接在PCB上带来的拆装困难、散热干涉问题，同时为金属封装外壳提供可靠的电气连接与机械固定点位。这款TO-3插座的整体外形采用菱形绝缘基座设计，基座主体选用耐温绝缘工程材料压制而成，表面平整无翘曲，两个对角布置的大尺寸安装通孔用于配合螺丝将整个插座固定在设备机壳或者散热支架上，通孔内嵌金属衬套，避免多次拆装螺丝时磨损绝缘基座导致固定松动。基座上对应TO-3封装的两个固定引脚位置设置了带内螺纹的金属压接点位，安装晶体管时无需额外螺母，直接将器件引脚对准孔位拧入配套螺丝即可完成器件与插座的机械固定，同时实现金属外壳与插座引出接片的电气导通，这个引出接片为带安装孔的扁平金属片，可直接焊接导线或者压接接线端子，用于外壳接地或者接屏蔽层。基座中部预留的小圆孔对应TO-3封装的第三根电极引出位置，下方设置弹性接触插针，当晶体管压装到位时，插针与器件电极可靠接触，避免虚接导致的导通电阻过大问题。

　　设计这款插座时，首先要匹配TO-3封装的标准安装孔距，两个固定孔的中心距严格遵循JEDEC标准中TO-3封装的安装尺寸要求，保证不同厂商生产的同封装器件都能顺利装入，不会出现孔位错位无法安装的情况；绝缘基座的厚度经过核算，既要保证安装后器件底部与基座之间留有足够的绝缘间隙，避免高压工况下出现爬电现象，又要控制整体高度，不会额外占用过多的设备内部安装空间。基座边缘做了小尺寸的倒角处理，避免装配时锋利的基材边缘划伤操作人员手指或者割破导线绝缘层。插座底部的定位小凸点用于在PCB上安装时对准板上的定位孔，防止焊接过程中插座移位偏移，保证电极引脚与PCB焊盘精准对齐。

　　在实际设备装配场景中，使用这种插座替代直接焊接的安装方式，后期更换损坏的功率管时无需拆焊PCB，只需要拧下两个固定螺丝即可取下旧器件，更换新管后重新拧紧螺丝就能完成维修，大幅降低了工业现场设备维护的时间成本，尤其适合需要频繁更换功率器件的测试治具、老炼设备使用。绝缘基座的材料选型充分考虑了功率器件工作时的热量传导场景，材料可长期在120摄氏度的工作环境下保持机械强度不下降，不会因为器件长期发热出现基座变形、接触件松动的问题。金属接触件全部采用镀镍处理，既保证了良好的导电性能，又能在长期使用中避免氧化导致接触电阻升高，减少接触部位的额外发热。

　　两个主安装孔的孔径适配M3规格的固定螺丝，可兼容市面上绝大多数设备散热片、安装支架的固定孔尺寸，无需额外加工改孔即可直接装配。引出接片的开孔尺寸适配M3螺丝接线，可直接连接设备的接地母线，无需额外转接端子。在进行三维建模时，需要重点校验各个安装孔的位置度公差，保证两个固定孔的同轴度、中心距误差控制在0.1mm以内，避免出现器件装不上或者安装后歪斜的问题；弹性接触插针的伸出高度需要经过模拟验证，保证器件安装到位后插针有足够的压缩量，维持稳定的接触压力，同时不会因为压缩量过大导致插针变形失效。基座上的螺丝预埋孔深度要匹配螺丝长度，避免螺丝拧入过深顶穿基座底部，影响PCB安装的平整度。
