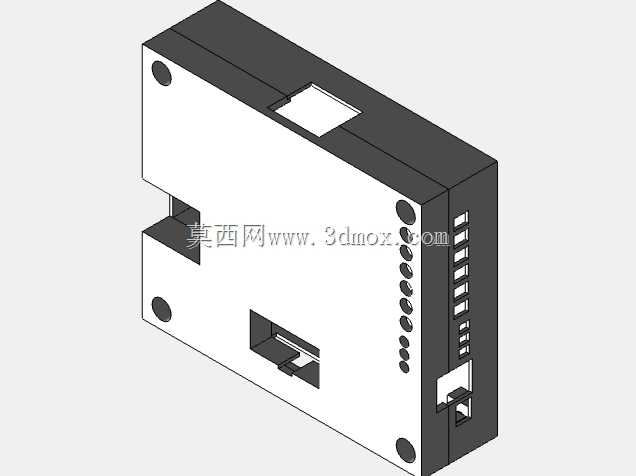

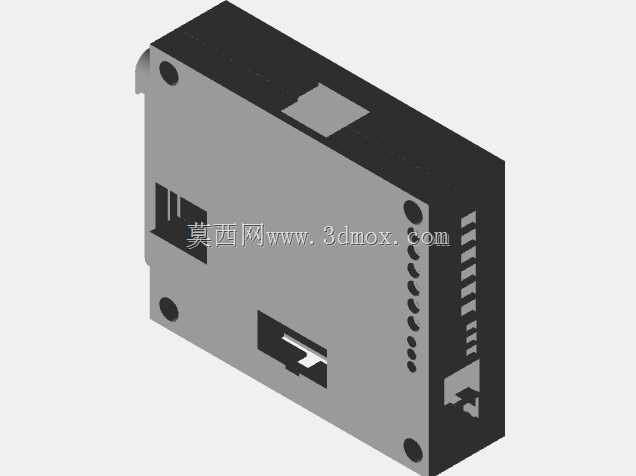

适配Olimex ESP32-EVB的DIN导轨安装外壳

　　在工业控制现场的柜内安装场景里，开发板的裸露安装始终存在接线误触、积灰短路、外力磕碰损伤板载元件的隐患，这款适配Olimex ESP32-EVB开发板的DIN导轨式外壳，正是针对柜内嵌入式安装的实际需求设计的防护结构。日常做小型工控节点、数据采集终端的部署时，很多工程师会直接把裸板用扎带固定在导轨或者柜体内壁上，不仅布线杂乱，后期维护时很容易碰掉板上的插接线，车间内的金属粉尘、冷凝水雾也容易顺着引脚缝隙造成板卡腐蚀，这款外壳的结构设计完全贴合对应开发板的外轮廓，所有板载接口的位置都预留了精准的对位开口，不用对板卡做任何二次加工就能直接嵌入安装。从结构设计的思路来看，外壳采用分体式卡扣装配结构，上下壳体通过边缘的定位卡槽配合，不需要额外打螺丝就能完成组装，后期需要更换板卡或者调整跳线时，直接掰开卡扣就能拆开壳体，比螺丝固定的结构维护效率高很多。壳体侧面预留的接口开口完全对应开发板的USB接口、电源端子、排针引脚位置，安装完成后所有外接接口都能正常插拔使用，不会出现接口被壳体遮挡的问题，同时开口边缘做了微小的翻边处理，能减少粉尘从接口缝隙进入壳体内部的概率。

　　考虑到DIN导轨安装的通用性，壳体背部的导轨卡扣结构适配标准35mm宽度的工业DIN导轨，卡扣的弹性余量经过调整，既能保证卡入导轨后不会因为设备振动出现松脱滑落，也能在需要拆卸时用一字螺丝刀轻轻撬动卡扣就可以把整个壳体从导轨上取下，不需要拆掉整段导轨上的其他设备。壳体的安装边界完全贴合开发板的实际尺寸，整体厚度控制在刚好容纳板卡加接线端子的范围，不会额外占用过多柜内空间，在排布密集的弱电柜内，可以和其他导轨式继电器、端子排并排安装，保持柜内布线的整齐度。

　　外壳表面的散热开孔位置对应开发板上主控芯片、电源模块的发热区域，开孔采用长条缝隙式设计，既能保证空气流通带走板卡工作时产生的热量，避免密闭壳体内温度积累影响板卡运行稳定性，也能阻挡较大尺寸的金属碎屑、杂物掉落到板卡上造成短路。在实际的项目应用里，这类带导轨安装结构的开发板外壳，多用于小型物联网采集节点、现场设备协议转换网关、小型逻辑控制单元的现场部署，相比裸板安装，带外壳的模块可以直接纳入柜内标准导轨安装体系，和其他工控元件保持一致的安装风格，后期运维人员排查故障时，能快速识别对应模块，也不会在操作其他设备时误碰到开发板上的元件。

　　壳体的边角都做了圆角过渡处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员的手部，壳体的材质选用常规的工程塑料，有足够的结构强度，在柜内安装时即使受到旁边线缆的挤压，也不会出现变形开裂的问题，同时塑料材质的绝缘特性，可以避免板卡和柜体内的金属构件直接接触造成短路风险。设计时还特意在壳体对应开发板状态指示灯的位置预留了透光区域，不用拆开外壳就能直接观察板卡的电源、运行、通信状态指示灯，日常巡检时不需要拆卸设备就能判断模块的运行状态。从安装适配性来看，壳体内部预留了少量的冗余空间，除了容纳开发板本身，还可以容纳少量的接线端子转接线，不需要额外扩展接线空间，对于需要在板卡上外接少量引线的应用场景，也能顺利完成装配，不会出现壳体合不上的问题。
