BananaPI5开发板专用安装保护套结构

　　在嵌入式开发、单板计算机部署场景中，开发板的防护与安装一直是现场部署、原型验证阶段容易被忽略的细节。不少开发者在做项目落地时，直接将裸露的BananaPI 5板卡放置在桌面、设备机柜内部，不仅容易因金属碎屑、线缆拉扯造成板卡短路、接口损坏，长期积灰也会影响板载元件的散热效率，甚至在设备运输、挪动过程中出现板卡磕碰掉件的问题。这款专门适配BananaPI 5的保护套结构，正是针对这类实际工程痛点设计，兼顾防护性与安装便利性，适配单板计算机在工业控制、边缘计算节点、小型智能设备内置等多场景的使用需求。

　　从结构设计逻辑来看，这款保护套没有采用全封闭的盒体结构，而是做了半开放的承托式设计——主体框架预留了充足的镂空区域，一方面可以避开BananaPI 5板载的所有接口位置，保证HDMI、USB、网口、GPIO排针等外接接口完全外露，不会因为保护套的遮挡影响外设接线；另一方面大面积的镂空也能形成自然的空气对流通道，避免全封闭外壳带来的散热积热问题，适配板卡长时间高负载运行的散热需求，不需要额外在保护套上开孔加装散热风扇，简化整体结构的同时也降低了额外的配件成本。

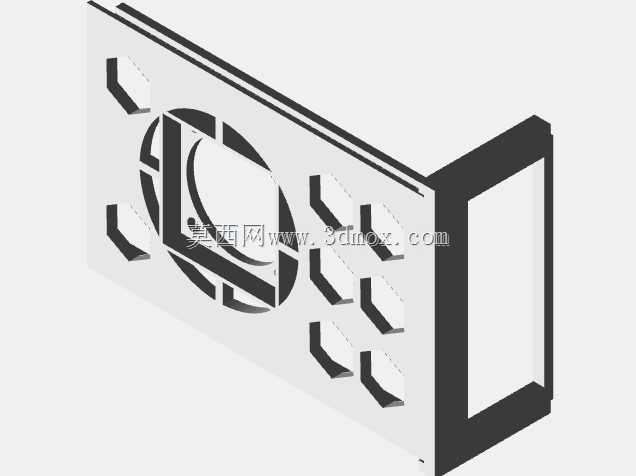

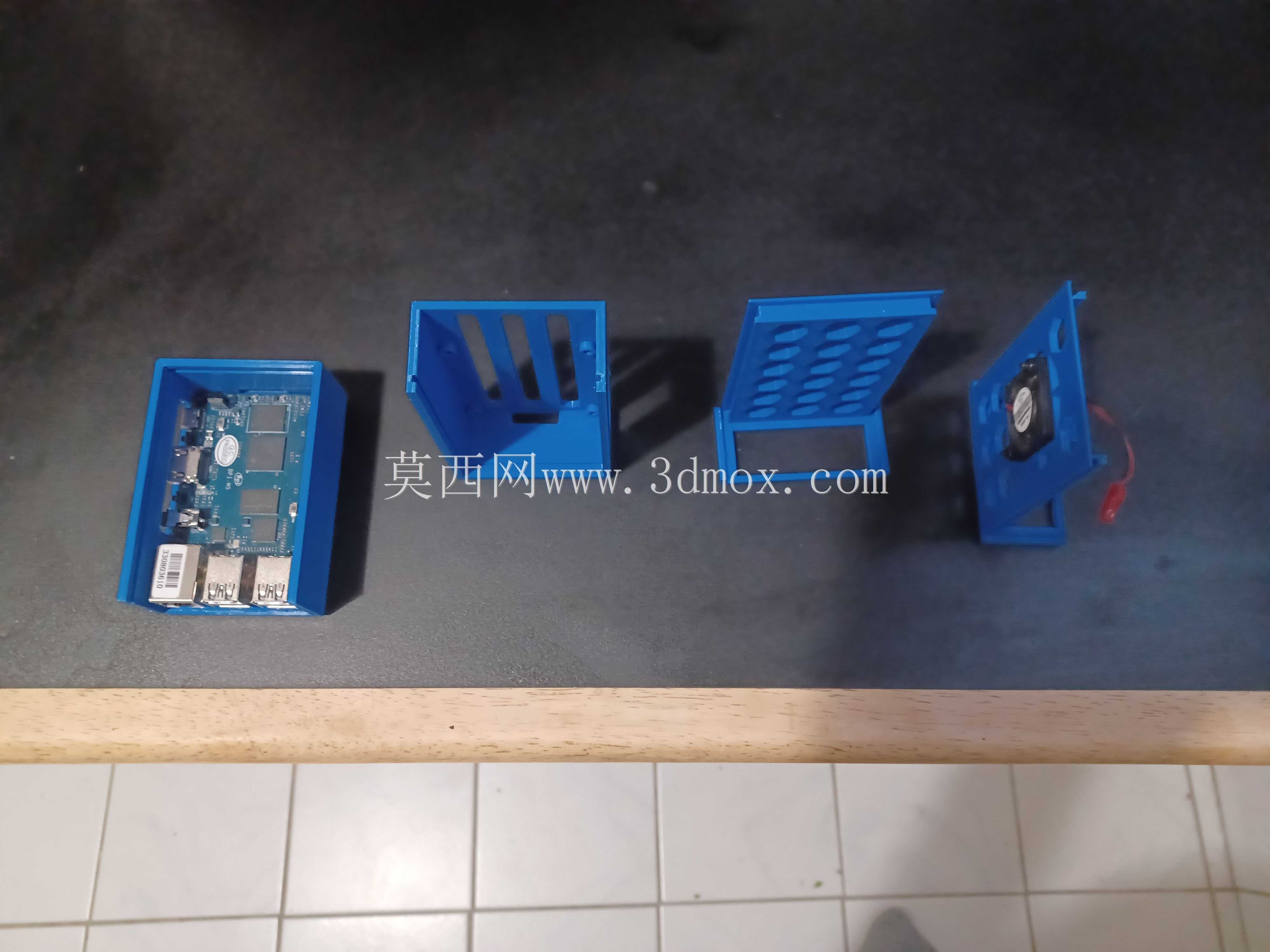

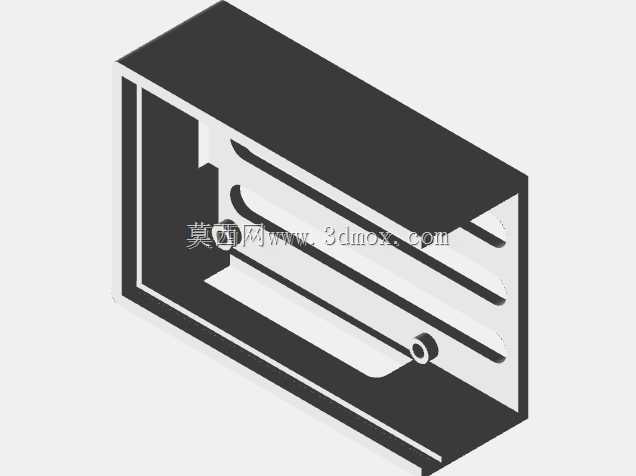

　　安装固定逻辑上，这套结构分为卡件与支架两个独立部分，两者通过M3*12规格的螺钉配合螺母完成锁紧固定。实际装配时，先将BananaPI 5板卡对准卡件上的定位卡槽推入，卡槽的内槽尺寸完全匹配板卡的边缘厚度与长宽边界，推入后板卡不会出现横向窜动，板载的固定孔位会与卡件上的预装孔位完全对齐，不需要额外做孔位调整；之后将支架与卡件对齐，穿入M3螺钉后在背面拧上螺母锁紧，即可完成板卡与保护套的整体装配。这种分体式的装配结构，相比一体式卡扣外壳，拆装更加方便，后续需要更换板卡、检修板载元件时，只需要拧下固定螺钉即可分离结构，不会因为卡扣反复拆装出现断裂、松脱的问题，耐用性更强。

　　从安装边界来看，整个保护套的外形尺寸完全围绕BananaPI 5的板卡轮廓做外延设计，没有多余的突出结构，整体占用空间紧凑，既可以直接放置在桌面作为开发阶段的板卡承托底座，也可以通过支架上预留的安装孔，将整个组件固定在设备机箱内壁、控制柜安装板、小型设备的内部安装位上，适配不同场景的安装需求。支架部分做了加强筋结构处理，在板卡重量集中的区域增加了结构厚度，避免长期使用后支架出现形变弯折，保证板卡安装的平整度；卡件与板卡接触的位置做了圆角处理，不会因为尖锐边缘刮伤板卡的PCB阻焊层，也能避免装配时划伤操作人员的手部。

　　在实际工程应用中，这类定制化的板卡保护结构，相比通用的开发板外壳，适配性更强，不会出现孔位错位、接口遮挡的问题，尤其适合批量部署的边缘计算节点、小型工控终端项目使用——统一的安装结构可以简化现场装配流程，不需要每个项目单独做板卡固定结构的设计，直接使用这套保护套即可完成板卡的防护与固定，缩短项目的结构设计周期。同时半开放的结构也方便开发者外接扩展模块，比如叠加散热片、外接GPIO扩展板、连接传感器排线时，都不需要拆除整个保护套，直接在板卡上操作即可，兼顾防护性与开发调试的便利性。

　　细节处理上，保护套的内壁与板卡之间预留了0.5mm的间隙，避免装配时板卡与结构件硬接触造成板载元件挤压，尤其是板卡背面的贴片元件位置，结构件做了对应的避空凹槽，不会因为装配压力导致元件虚焊、脱落。螺钉固定位置做了沉孔设计，螺钉拧紧后螺帽完全沉入结构件表面，不会出现突出的螺帽刮擦安装面、勾挂线缆的问题，整体装配完成后外表面平整，没有多余的突出结构，无论是桌面放置还是机柜内安装都能保持稳定。
