C型SH-20气动快插式气管连接接头

　　在车间气动管路布设、小型气动工具接驳、自动化产线气路改造的场景里，这类C型气动接头是气路连接里最常用的快接元件，日常接触最多的就是工位气源终端和气动扳手、吹尘枪、小型气缸之间的快速接驳，不用额外缠生料带、不用拧螺纹，插到位就能实现密封通气，断开的时候只要推压接头外圈的释放套就能拔下气管，换接不同气动辅件的时候效率比传统螺纹接头高很多。

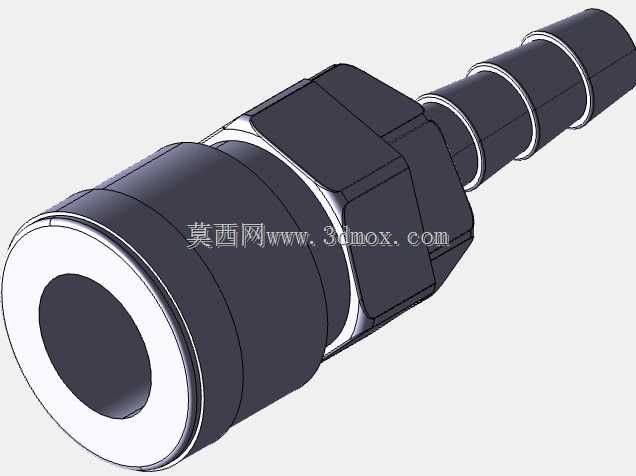

　　从结构设计上看，这个接头采用一端快插母端、一端宝塔竹节式尾端的组合结构，母端内部集成了不锈钢卡爪、丁腈橡胶密封圈和定位止退结构，气管插入的时候卡爪会自动卡在气管外壁的环形压痕里，内部的密封圈会紧贴气管外壁实现径向密封，哪怕气路压力到0.8MPa的常规车间气压，也不会出现漏气、脱管的问题；尾端的宝塔结构做了三级倒刺台阶，接PU管或者橡胶气管的时候，套上去之后用喉箍锁紧，倒刺会嵌入气管内壁，哪怕气路有脉冲波动，也不会从尾端脱开。

　　做三维建模的时候，首先要确认的就是安装边界尺寸：母端的快插接口适配外径20mm的气动软管，内部的密封槽尺寸要和标准O圈的线径、外径匹配，卡爪的安装槽要留够0.3mm的活动间隙，保证插气管的时候卡爪能顺利撑开，拔管的时候释放套能把卡爪顶开；尾端的宝塔台阶每一级的直径差控制在1.5mm，倒刺的倾角做15度，既方便插管的时候能顺利套进去，又能保证锁紧之后的拉拔力满足使用要求。接头中部的六角拧动面是给安装的时候留的受力位置，用扳手拧动的时候不会打滑，六角的对边尺寸要符合常规气动接头的标准，不用特制扳手，普通活动扳手或者开口扳手就能操作。

　　实际选型的时候要注意，这类接头的流通通径是和适配气管的内径匹配的，SH-20规格对应的通径在12mm左右，能满足大流量气动工具的供气需求，不会因为通径太小造成气压损失；接头的主体材质用POM工程塑料注塑成型的话，重量轻、耐气压冲击，表面做哑光处理不容易沾油污，车间日常使用的时候耐弱酸碱、耐气动管路里的少量冷凝水腐蚀，不用做额外的表面防锈处理。如果是用在焊接工位附近的气路，也可以选铜质镀镍的版本，防焊渣飞溅烫坏接头本体。

　　安装的时候要注意，快插端的气管切口必须平整，不能有斜口、毛刺，插的时候要插到底，感觉到卡爪卡住之后轻轻往外拉一下确认锁死，避免通气之后气管弹出；尾端接橡胶管的时候，喉箍要卡在最后一级宝塔台阶的后方，不能卡在台阶的斜面上，不然锁紧的时候会把气管挤破造成漏气。日常维护的时候，如果发现快插端有轻微漏气，大多是密封圈沾了铁屑、灰尘，拔下气管擦干净密封圈和气管端面就能解决，不用整体更换接头，维护成本很低。

　　在自动化设备的气路排布里，这类接头常用来做设备主体和气源分支管路的连接，因为快插结构的特性，设备移位、维护的时候不用把整段气管都拆下来，只要断开快插接口就能分离气路，重新接的时候也不用重新做密封，大幅减少设备维护的停机时间。建模的时候还要注意接头内部的流道要做圆角过渡，不要有直角台阶，不然压缩空气流过的时候会产生紊流，造成不必要的气压损失，还会产生气流噪音，影响车间作业环境。母端的释放套外圈做了防滑的竖纹，手上沾了油污的时候也能顺利推压释放套，不会打滑，这个细节在实际使用的时候非常实用，毕竟车间里操作的时候手上难免沾切削液、油污，光滑的表面很难发力。
