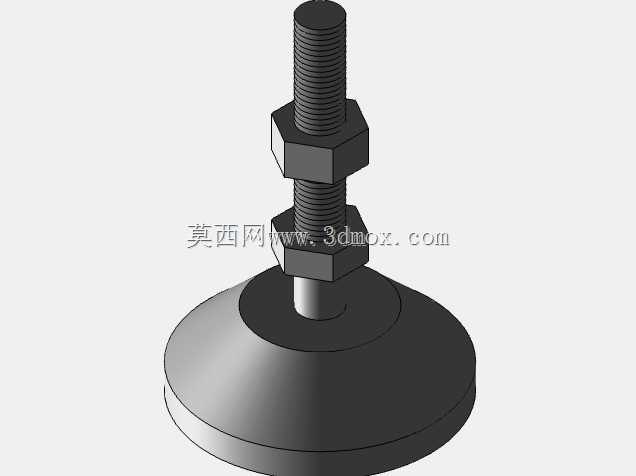

尼龙底座可调节支撑脚三维结构

　　在工业设备的机架调平、生产线支撑工位、输送线机架安装、检测平台固定这类场景里，支撑脚是直接决定设备运行稳定性的基础零部件，很多现场安装出现的震动异响、设备水平偏移、长期运行机架变形问题，追根溯源往往是支撑脚选型或者结构设计没匹配实际工况。这款支撑脚采用尼龙材质作为底座主体，首先从材料特性上就区别于传统的全金属脚座，尼龙本身的自重远低于铸铁或铸钢底座，在大尺寸支撑脚的应用场景里，能有效降低设备整体的附加重量，尤其是在需要频繁移位的轻型自动化设备、铝型材机架上，轻量化的优势非常明显。

　　从结构设计来看，底座采用大直径圆盘式结构，和地面的接触面积远大于同螺杆规格的小脚座，单位面积的地面承压被大幅降低，即使是在环氧地坪、水磨石地面这类硬度不算极高的车间地面上，也不会因为设备长期重压出现地面凹陷的问题。底座底部集成橡胶脚垫，这部分结构的设计初衷是解决两个现场常见问题：一是金属或硬质尼龙底座直接接触地面容易出现滑移，尤其是设备运行有小幅震动的工况下，普通硬底座会随着震动慢慢出现位置偏移，橡胶材质的静摩擦系数更高，能牢牢贴合地面，避免无固定安装的设备出现移位；二是橡胶本身的阻尼特性可以吸收设备运行传递下来的高频微震，既可以减少震动传递到地面产生的车间噪音，也能避免震动反向传递到设备上，影响精密加工、检测类设备的运行精度。

　　螺杆部分采用全螺纹结构，搭配两个六角锁紧螺母，安装时可以根据地面的实际平整度，旋转螺杆调整整个支撑脚的总高度，实现单脚独立调平，不需要额外加装垫片，调整到位之后将两个螺母相互锁紧，就能把螺杆的高度位置完全固定，避免设备运行过程中螺杆转动导致水平失准。整个支撑结构支持360度旋转，这里的旋转特性不是指螺杆空转，而是底座和螺杆的连接结构允许在地面存在小幅倾斜的时候，底座盘面可以自适应贴合地面，不会出现只有底座边缘接触地面的点接触情况，哪怕安装地面存在一定的坡度误差，也能保证整个底座盘面完全贴合受力，不会出现局部应力集中导致的底座变形、螺杆弯折问题。

　　从安装边界来看，这类支撑脚的选型首先要匹配螺杆的直径和设备底部的安装螺纹孔规格，其次要核算单脚的承载能力，大直径尼龙底座的承载上限虽然略低于同规格铸铁底座，但应对常规的轻型输送线、铝型材工作台、小型自动化装配设备的承重完全足够，安装时需要预留足够的扳手操作空间，方便锁紧螺母的拧紧操作，底座直径对应的地面安装空间也要提前核算，避免设备底部的支撑梁间距过小，导致相邻支撑脚的底座出现干涉。在实际建模选型过程中，要注意螺杆的可调行程范围，提前测算现场地面的最大高度差，确保所选支撑脚的调节量能覆盖地面的平整度误差，避免出现调平行程不够，需要额外垫高的情况。另外橡胶脚垫的厚度也要纳入考量，过薄的脚垫减震防滑效果不足，过厚则会在重载下出现过大的压缩量，导致设备调平后一段时间又出现水平偏移，这款结构的脚垫厚度和尼龙底座的嵌入深度做了匹配，既保证足够的阻尼防滑性能，也把长期重载下的压缩变形量控制在工程允许的范围内，不会影响设备的长期水平精度。
