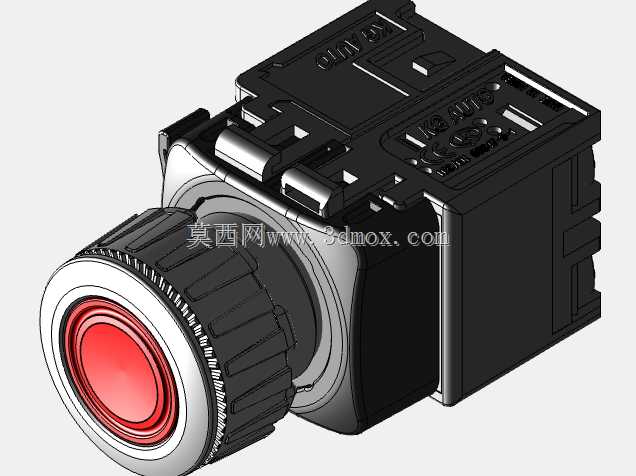

KGX-JM21R(25)型红色按钮式控制元件结构

　　这款红色头部的控制操作元件，常配套在低压电控柜、设备操作面板、小型电源控制回路中使用，作为回路通断、信号触发的手动操作终端，在工业现场的启停控制、模式切换、故障复位场景中承担核心的人机交互触点作用。从结构设计来看，整体采用前装式面板安装结构，前端带红色透光操作头，外圈设置防滑滚花纹理的锁紧环，安装时可直接从面板正面穿入预设安装孔，通过后端锁紧结构完成固定，无需在面板后侧预留过多操作空间，适配厚度1-5mm的冷轧钢板、绝缘塑料等常见电控面板材质。操作头采用内凹式红色透光设计，既可以在设备运行时通过内置光源显示回路通电状态，也能通过醒目的红色标识快速区分停止、复位类功能按键，避免现场操作人员误触其他功能按键。

　　中部的密封过渡段设置多道环形凸筋，安装后可与面板开孔紧密贴合，达到基础的防尘防泼溅效果，适配车间多粉尘、少量切削液飞溅的常规工业环境，无需额外加装密封护套即可满足IP40级别的防护要求。后端的主体基座采用卡扣式拼接结构，内部预留触点模块、灯源模块的安装卡槽，可根据实际回路需求选配1常开1常闭、2常开等不同触点配置，也可适配交直流不同电压等级的指示灯模块，无需改动主体安装结构即可完成功能拓展，大幅降低备件储备的品类压力。从安装边界来看，前端操作头的外露直径适配行业通用的22mm标准安装开孔，安装完成后前端操作面突出面板高度控制在12mm以内，避免现场操作人员走动时剐蹭误触发，后端基座的整体长宽尺寸控制在35mm*35mm范围内，接线端子距离基座尾部的深度预留10mm的接线空间，适配0.5-1.5平方毫米的多股铜芯软线压接冷压端子后接入，接线完成后端子处的绝缘间隙满足低压电气的安全爬电距离要求，不会出现相邻端子间的拉弧短路问题。

　　结构建模过程中，对前端操作头的按压行程做了精准还原，操作头的活动行程设置为3mm，按压到位后有清晰的触感反馈，对应内部触点的通断临界点，建模时保留了操作头与基座之间的活动间隙，可直接用于模拟按键按压的运动仿真，验证操作过程中是否存在结构卡滞、干涉问题。锁紧环的滚花纹理采用等距直纹设计，滚花深度0.5mm，既保证手动拧紧时的摩擦力足够，不会出现安装后松动旋转的问题，也避免纹理过深积纳粉尘难以清理。基座侧面设置的导向滑槽，可在触点模块安装时起到定位作用，避免模块装反导致触点接线方向错误，每个滑槽旁设置对应的卡扣限位结构，模块推入到位后自动锁止，拆卸时只需按压卡扣即可拔出模块，无需借助螺丝刀等专用工具，方便现场后期维护更换触点。

　　整体外壳材质采用阻燃级工程塑料，建模时还原了塑料件的拔模斜度，所有外表面的拔模角度设置为1.5度，符合注塑件的生产工艺要求，不会出现脱模困难的问题，外壳的壁厚均匀控制在2mm，既保证结构强度满足按压操作的受力要求，也避免注塑过程中出现缩痕、翘曲等成型缺陷。在配套变压器类电源控制回路使用时，这类按钮通常作为电源回路的启动、停止触发件，直接连接在变压器二次侧的控制回路中，其绝缘耐压等级可满足交流2500V的耐压测试要求，不会出现击穿短路问题，操作寿命可达百万次级，完全满足工业设备长期频繁操作的使用需求。建模时对所有配合面的公差做了合理预留，操作头与基座的配合间隙控制在0.2mm，既保证操作头活动顺畅无卡滞，也不会因间隙过大出现晃动歪斜的问题，锁紧环与基座的螺纹配合采用细牙螺纹，螺距1.5mm，拧紧后自锁性能优异，设备运行产生的振动不会导致锁紧环松脱，保证长期使用的安装可靠性。
