3/8英寸规格活节螺栓连接紧固件

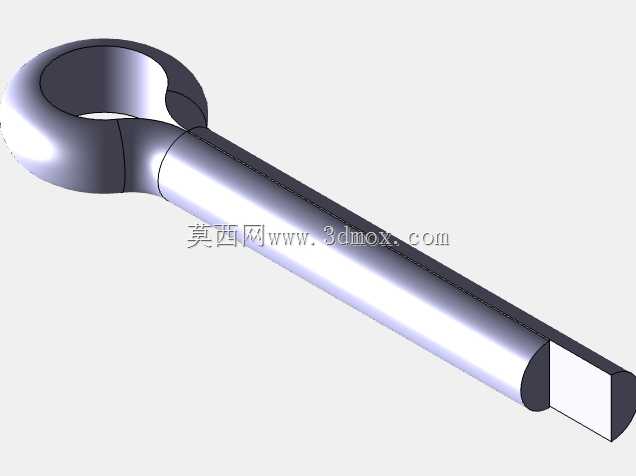

　　在起重索具配套、工装夹具铰接、小型设备吊装固定、管线临时牵拉等工程场景里，这类带环形头部的长杆紧固件是非常常用的连接件，和普通外六角螺栓的紧固逻辑不同，它的核心作用是实现两个构件之间的铰接式连接，允许被连接件在一定角度范围内相对转动，避免刚性连接在受交变载荷、偏载时出现应力集中断裂的问题。从结构设计上看，头部的封闭环形结构是核心受力部位，环孔的内径尺寸匹配对应规格的连接销或者卸扣轴，环体和杆身的过渡位置做了大圆弧平滑过渡，没有尖锐的直角转折，这部分是应力集中的高发区，建模时特意做了曲率连续的过渡处理，避免在受拉载荷时过渡位置出现应力峰值超过材料屈服强度的情况。

　　杆身部分采用等直径光杆设计，和头部环体为一体式结构，没有拼接焊缝，整体力学性能更稳定，光杆的表面粗糙度要求控制在Ra3.2以内，在穿过安装孔时不会刮伤孔壁，也能减少和孔壁之间的滑动摩擦阻力。杆身末端做了扁方结构，这个结构不是随意设计的，实际安装时可以用扳手卡住扁方位置防止杆身跟转，方便另一端的锁紧螺母拧紧，扁方的对边尺寸和同规格螺栓的扳手夹持尺寸匹配，不需要定制专用工具，现场安装时用普通活动扳手或者开口扳手就能操作。

　　从安装边界来看，3/8英寸的环孔内径适配直径10mm以内的连接销轴，杆身总长度3英寸，穿过被连接件的安装孔后，露出的螺纹段长度需要满足至少3个螺距的啮合长度，保证锁紧后不会出现滑牙脱开的情况；安装时要注意环形头部的受力方向，载荷方向需要和环孔的轴线垂直，避免环体受侧向弯矩，长期侧向受力会导致环体开口位置变形甚至断裂。这类紧固件常用在小型模具的起吊吊点、自动化设备的门盖铰接、户外临时设施的拉索连接、小型农机的杆件铰接位置，相比焊接式吊环，它可以拆卸重复使用，安装位置调整更灵活，不需要焊接设备就能完成装配，在设备维护、现场改装场景里的适配性更强。

　　建模过程中，环形头部的成型是重点，先绘制环体的扫描路径，再以圆形截面沿路径扫描生成基础环体，之后和杆身做布尔合并，合并位置的圆角需要反复调整曲率，保证过渡位置的壁厚均匀，不会出现局部壁厚过薄的问题；杆身末端的扁方采用拉伸切除的方式生成，切除深度控制在杆身半径的1/3，既保证足够的扳手夹持面，又不会因为切除过多导致杆身末端的强度不足。实际选型时，需要根据额定工作载荷选择对应材质，普通场景用4.8级碳钢镀锌即可，有防腐要求的场景可以选用304不锈钢材质，重载场景则需要选用8.8级以上的合金结构钢材质，并且要做调质处理提升整体强度。安装前需要检查环孔内壁有没有毛刺、裂纹，杆身有没有弯曲变形，有缺陷的零件不能投入使用，避免受载时突然断裂引发安全事故；铰接配合的销轴需要加装开口销防脱，不能靠摩擦力防止销轴窜出，长期受振动的工况下还要在连接位置加装防松垫圈，避免螺母松动导致连接失效。
