空气转子流量计结构设计三维数模

　　在工业流体测控场景中，空气转子流量计是小口径管路气体流量计量的核心部件，常见于实验室气路分配、小型气动系统供气监测、环保采样设备流量校准、轻工生产制程供气管控等场景，这类场景对流量检测的直观性、压损稳定性有明确要求，不需要过于复杂的电子变送结构，靠纯机械结构就能完成现场流量读数，适配无供电条件下的就地监测需求。

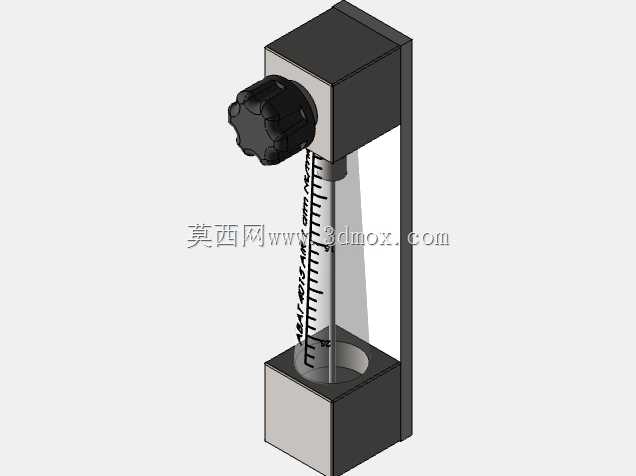

　　这款流量计的整体结构采用上下基座加中间测量管的框架式布局，上部基座集成了流量调节旋钮，旋钮做了防滑齿形结构设计，操作人员戴劳保手套也能顺畅拧动调节，调节机构采用锥面阀芯配合阀杆的结构，旋转旋钮时可以线性改变进气通流面积，实现从全闭到全开的无级流量调节，调节行程和刻度范围做了匹配设计，避免小流量区间调节过于灵敏、大流量区间调节精度不足的问题。下部基座设置了管路连接接口，接口的同轴度和测量管的安装基准做了统一设计，保证安装后测量锥管处于垂直状态，这是转子流量计测量精度的核心前提——转子在锥管内依靠气流托力和自身重力平衡实现位置指示，一旦锥管倾斜，转子和管壁的摩擦会直接导致读数偏差，因此上下基座的连接定位面做了止口设计，装配时不需要额外校准垂直度，靠加工精度就能保证安装基准符合测量要求。

　　中间的测量部分采用透明锥管搭配刻度标尺的结构，标尺直接蚀刻在锥管旁的支撑框架上，刻度从下到上对应流量从小到大的量程范围，转子采用轻质耐磨材质，在气流作用下可以沿着锥管内的导向杆平稳上下移动，不会出现卡滞、旋转偏移的问题，导向杆的两端分别固定在上下基座上，同轴度公差控制在0.1mm以内，避免转子移动过程中出现偏磨。整个流量计的外部框架采用矩形包覆式结构，既可以保护内部的透明测量锥管不受外力磕碰，也能为刻度标尺提供稳定的安装基准，避免框架变形导致刻度和转子位置错位。

　　从安装边界来看，这款流量计属于小型就地指示型仪表，整体宽度控制在80mm以内，总高度在220mm左右，下部的管路接口采用标准外螺纹连接，适配常规6mm、8mm气动软管快插接头的安装需求，安装时只需要保证进出口管路和基座接口同轴，不需要额外的支撑结构，自身重量较轻，不会对小口径管路造成额外的负载应力。设计过程中重点考虑了现场使用的维护便利性，上部的调节旋钮可以整体拆卸，不需要拆下整个流量计就能清理阀芯处的积尘，透明锥管和上下基座的密封采用O型圈端面密封，拆卸清理锥管内部的积灰、杂质后重新装配，密封性能不会受影响，适合多粉尘、气源杂质较多的车间现场使用。

　　从功能特性上，这款纯机械结构的空气转子流量计不需要外接电源，不存在电子元件老化、信号干扰的问题，在强电磁干扰的车间现场、防爆要求较高的气路监测场景中，可靠性远高于电子式流量传感器，现场人员可以直接通过转子对应的刻度位置读取瞬时流量，不需要数显转换，读数响应速度快，气流波动时转子的跟随性好，不会出现明显的读数滞后。结构上没有复杂的传动部件，运动部件只有转子和调节阀芯，故障率极低，日常只需要定期清理锥管内部和阀芯处的杂质，不需要额外的润滑维护，使用寿命远高于同量程的电子式流量检测部件。在三维建模过程中，所有配合面的公差都按照机械加工的实际工艺要求做了预留，调节阀芯和阀座的配合间隙、转子和导向杆的配合间隙、锥管和基座的密封槽尺寸都符合实际加工的精度要求，数模可以直接用于零部件的加工出图，也可以用于气路系统的装配模拟，验证管路布局中流量计的安装空间是否充足，调节旋钮的操作空间是否被其他部件遮挡。
