分体式输送机驱动链轮结构设计

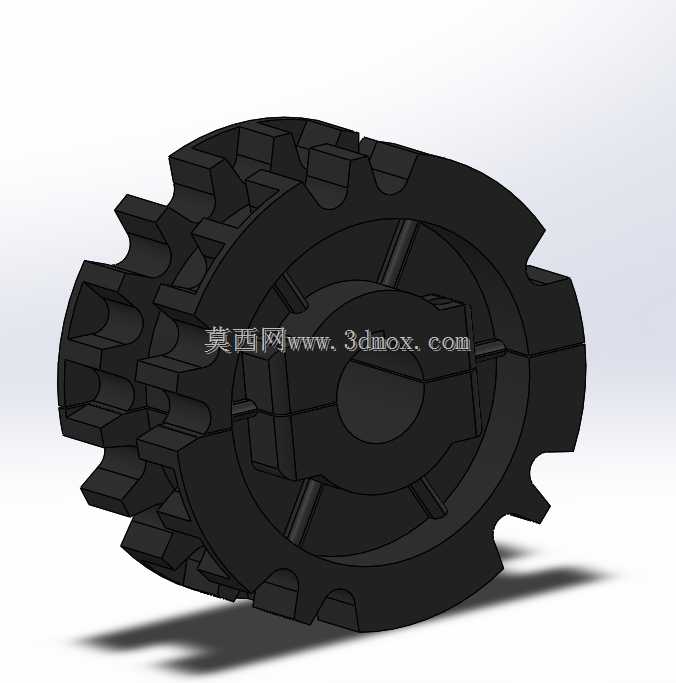

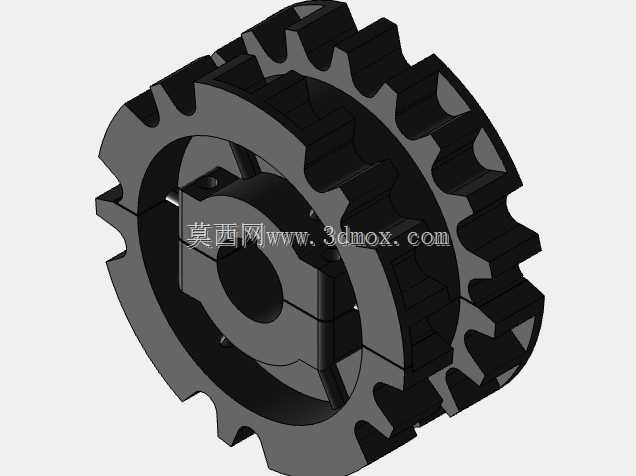

　　在散料输送、生产线物料转运的工况场景里，驱动链轮作为链传动系统的核心动力传递部件，直接决定了整套输送设备的运行稳定性与维护成本。传统整体式链轮在长期运行后，轮齿磨损达到报废阈值时，需要将整套链轮从轴端拆卸，连带拆除周边的轴承座、端盖甚至张紧机构，维护作业耗时长，对连续生产的产线影响较大，而分体式结构的驱动链轮正是针对这一痛点做的结构优化。这款分体式驱动链轮采用轴向剖分的组合式结构，整体分为轮毂主体与齿圈啮合段两个核心部分，两个分体部件通过定位止口保证同轴度，配合高强度紧固件完成锁紧，安装时无需拆卸轴端已装配的轴承、联轴器等部件，仅需拆除磨损的齿圈段即可完成更换，大幅缩短了设备停机维护的时间，尤其适合矿山、建材、粮食加工等长距离连续输送的工况场景。

　　从功能特性来看，链轮的齿形采用了符合输送链啮合要求的渐开线修形齿廓，齿侧预留了合理的啮合间隙，能够适应输送链在重载、低速工况下的轻微形变，避免卡链、跳齿问题的出现；轮毂内孔设置有标准键槽，能够与常用的输送设备驱动轴完成可靠配合，传递额定扭矩时不会出现周向窜动。设计过程中，首先根据配套输送链的节距、滚子直径确定了齿顶圆、齿根圆的基础尺寸，再结合驱动轴的直径范围确定轮毂的径向厚度，保证轮毂在承受峰值扭矩时不会出现应力集中导致的开裂；分体结合面的位置特意避开了轮齿的受力承载区，设置在两齿之间的齿槽对应径向位置，避免结合面的缝隙影响轮齿的啮合强度，同时在结合面处设计有定位销孔，装配时能够快速完成两个分体部件的对位，保证齿圈的圆度误差控制在允许范围内，避免运行过程中出现链条跳动、冲击噪声过大的问题。

　　从安装边界来看，这款链轮的轴向宽度匹配标准输送链的内节内宽，齿圈的外径尺寸适配常规输送机机头架的安装空间，不会与机头护罩、张紧调节机构产生运动干涉；轮毂的轴向长度经过优化，既保证了与驱动轴的配合长度足够传递扭矩，又不会占用过多的轴端安装空间，适配多数现有通用输送机的驱动轴安装尺寸，无需对原有设备的机架、轴系做大幅改造即可直接替换原有整体式链轮。实际工况应用中，这类分体链轮尤其适合输送磨琢性较强物料的设备，比如矿石输送线、煤渣输送线、建筑垃圾输送线，这类场景下链轮轮齿的磨损速度远快于轮毂部位，采用分体结构后，维护时仅需更换齿圈部分，轮毂可长期重复使用，能够降低备件的采购成本，同时减少维护作业的劳动强度。

　　齿面的结构设计上，特意做了齿顶倒角处理，能够引导链条滚子顺利进入啮合位置，避免链条在张紧度不足的情况下出现爬齿问题；链轮的减重腔设置在轮毂与齿圈之间的辐板位置，在保证整体结构强度的前提下降低了零件自重，减少了驱动轴的转动惯量，降低设备启动时的冲击载荷。需要注意的是，这类分体链轮装配时需要保证两个分体部件的结合面完全贴合，紧固件按照对角顺序逐步拧紧，达到规定的预紧力矩，避免运行过程中出现分体部件错位，导致啮合失效；日常巡检时仅需检查齿面磨损情况与紧固件的预紧状态即可，无需做额外的拆解维护。相较于整体式链轮，分体结构的设计虽然在加工时需要额外加工结合面与定位结构，前期加工成本略有提升，但从设备全生命周期的维护成本与停机损失来看，其综合经济性远优于传统整体结构，尤其在对连续生产要求较高的输送场景下，这类结构的优势更为明显。
