小型涡喷动力装置结构三维数模

　　做航改动力或者小型无人推进系统的结构设计时，最先要捋顺的就是核心机的外部安装边界与内部流道的衔接逻辑，这套数模把进气整流段、压气机机匣、燃烧室外壳、尾喷管收敛段的配合关系做了完整还原，没有省略安装边的螺栓孔位、外部附件的安装凸台这些实际装机必须考虑的结构细节。从实际应用场景来看，这类小尺寸涡喷结构既可以适配小型高速无人机的动力舱布局，也能作为航改小型燃气轮机的核心机原型，用于教学演示或者原理验证阶段的结构匹配校核，数模里的机匣分块逻辑完全参照实际加工工艺拆分，不是做成一体的整壳，每一段机匣的对接止口、安装边厚度都留足了实际加工的余量空间，不会出现数模看着顺滑实际没法拆件加工的问题。

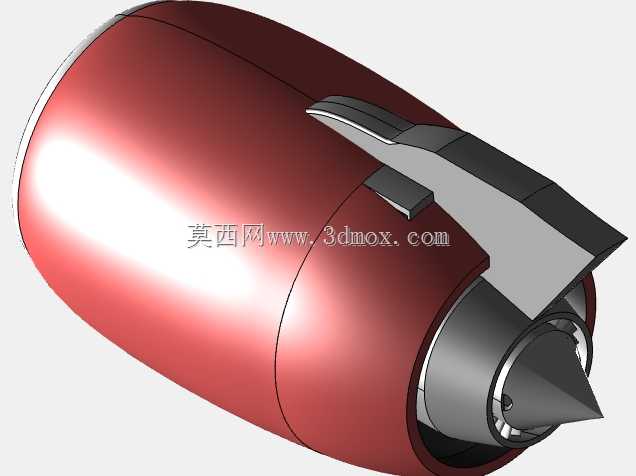

　　设计思路上，外壳采用流线型纺锤体构型，最大直径位置落在燃烧室段，既给内部火焰筒、燃油喷嘴预留了足够的安装空间，也能降低外部飞行阻力，机匣外侧预留的附件安装座可以适配燃油管路、转速传感器、点火器的布置，不会出现附件突出机匣过多破坏气动外形的问题。进气唇口做了圆弧过渡处理，避免低速进气时产生气流分离，尾喷管的收敛锥角度经过匹配，和内部涡轮出口的气流方向对齐，能减少排气段的流动损失。

　　实际做结构选型的时候，这套数模可以直接用来核对动力舱的包容尺寸，机匣最大外径、整机总长、安装边的孔位分布都做了1:1的还原，不需要再额外测绘换算，安装边的螺栓孔采用均布设计，对接时的同轴度靠止口定位来保证，装配时不需要额外做调校工装就能保证各段转子的同轴度要求。内部转子部分的支撑结构也做了简化还原，前后轴承的安装位置、轴系的传力路径都清晰可见，做轴系校中计算的时候可以直接提取相关位置的尺寸参考，不用再重新搭建基础框架。

　　很多新手做这类动力装置建模的时候容易忽略外部附件的走线空间，这套数模特意在机匣侧面预留了走线槽的位置，燃油管、信号线可以顺着槽体布置，用卡箍固定在机匣的凸台上，不会出现管路和其他机载设备干涉的问题。尾喷管的中心锥和涡轮后机匣的连接支板也做了等角度分布，既保证结构强度，也能对排气气流起到一定的整流作用，减少出口紊流带来的推力损失。

　　做地面台架试验的适配设计时，这套数模的机匣安装边可以直接对接试验台的安装支架，不需要额外设计转接法兰，安装节的位置选在整机重心附近，能减少台架试车时的振动传递，提升测试数据的准确性。机匣的壁厚按照实际承压要求做了等强度设计，燃烧室段的壁厚略大于进气段和喷管段，能承受燃烧室内的高温高压载荷，同时不会过多增加整机重量，推重比的匹配也符合小型涡喷的设计指标要求。
