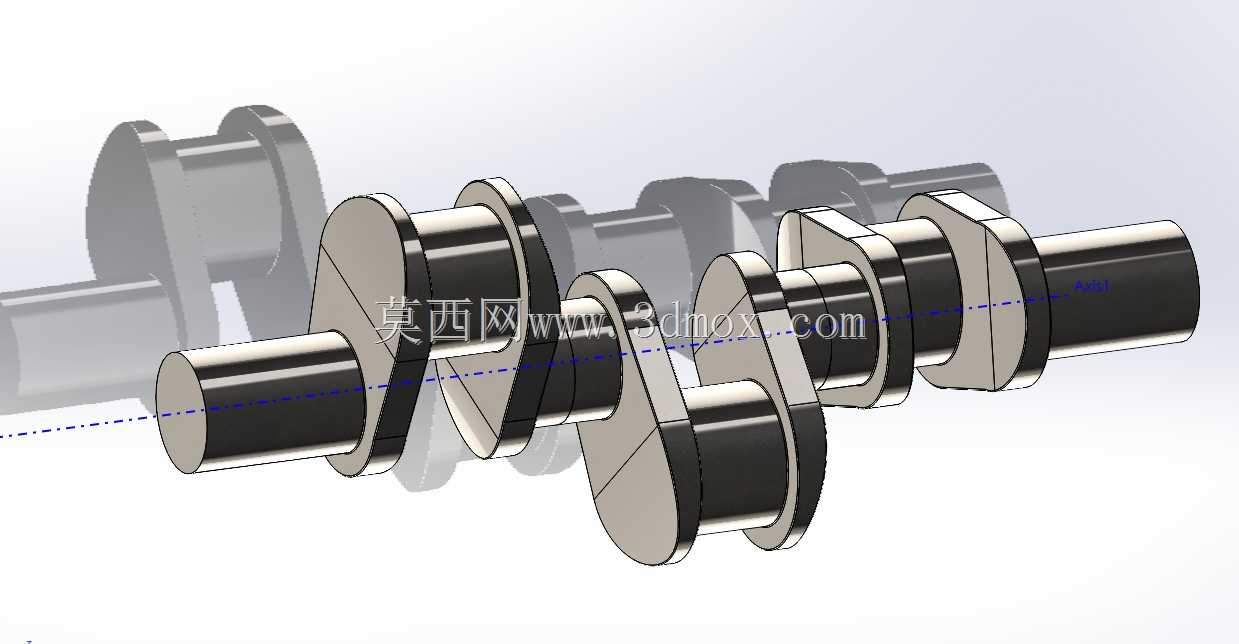

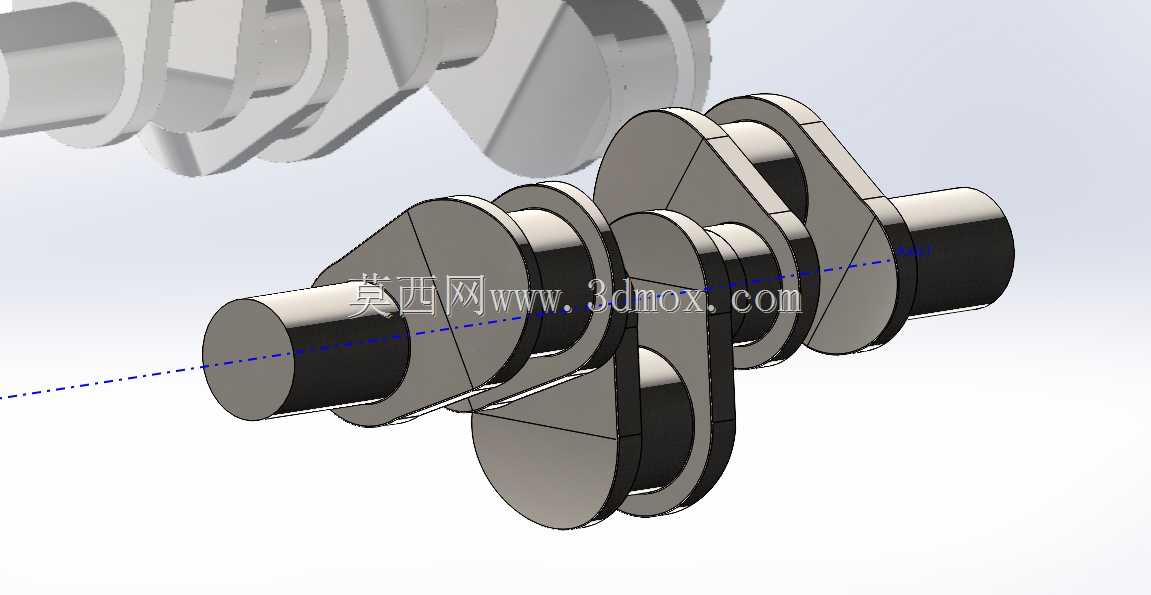

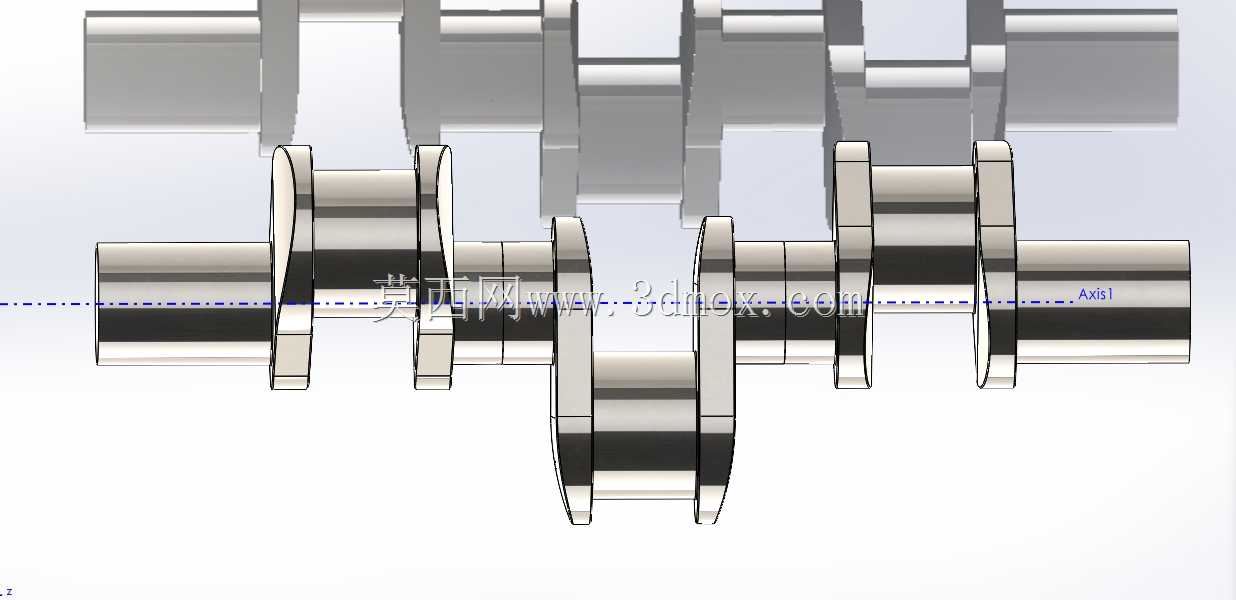

汽车发动机四缸曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套四缸曲轴的结构设计完全匹配直列四缸汽油机的做功顺序排布，从主轴颈的同轴度公差控制到曲柄销的偏心距设定，都围绕着降低运转振动、提升扭矩传递效率展开。实际装车场景中，曲轴前端需要对接正时齿轮、皮带轮以驱动配气机构与前端附件轮系，后端则连接飞轮总成，把做功行程产生的扭矩传递给离合器与变速器输入轴，整个运转过程中要承受活塞连杆组传递来的周期性爆发压力，还要平衡往复惯性力与旋转离心力，因此结构设计阶段对各段轴颈的过渡圆角、油道开孔位置都做了针对性的应力分散处理。

　　从安装边界来看，各主轴颈的直径公差、轴向定位台阶的尺寸都严格对应缸体主轴承座的安装孔位，主轴瓦的装配间隙预留完全符合量产发动机的装配工艺要求，不需要额外修改即可匹配对应排量的直列四缸缸体结构。曲柄臂的配重块外形是经过动平衡校准优化的，四个曲柄销分别对应1-3-4-2的做功相位角，相邻缸的曲柄销夹角设置为180度，能够抵消二阶往复惯性力带来的整机振动，在常用转速区间内可以有效降低轴承座的冲击载荷。油道设计采用斜向贯通式结构，从主轴颈表面的进油孔连通到对应曲柄销的出油口，能够在发动机运转时把主油道的压力机油持续输送到连杆轴承摩擦面，保证高负荷工况下的润滑可靠性，油道孔口都做了倒角处理，避免应力集中导致的轴颈疲劳开裂。

　　曲轴两端的密封面设计对应前后油封的安装尺寸，轴颈表面的粗糙度要求满足油封唇口的密封配合需求，能够防止机油渗漏到正时腔与飞轮壳内部。在做三维结构建模的时候，所有回转面的同轴度基准都以两端主轴颈的公共轴线为基准，曲柄销的偏心距误差控制在量产零件的公差带范围内，配重块的外形轮廓完全避开了缸体内部的加强筋与连杆运动包络面，不会出现运转干涉问题。实际工程应用中，这类曲轴多用于1.5L-2.0L排量的民用乘用车汽油机，也可经过材质强化后适配小排量柴油动力单元，在台架测试阶段，这套结构的曲轴能够满足额定转速下的长时间满负荷运转要求，轴颈的磨损量、弯曲变形量都符合内燃机零部件的可靠性测试标准。

　　从结构细节来看，各轴颈与曲柄臂的过渡位置采用了大圆角滚压强化的结构设计思路，能够大幅提升曲轴的疲劳强度，应对交变载荷下的应力冲击，后端的飞轮连接法兰盘上的定位销孔、螺栓孔位置度完全对应飞轮总成的安装基准，保证动力输出的同轴度，减少传动过程中的扭转振动。前端的键槽结构用于固定正时齿轮与皮带轮，键槽的位置精度能够保证配气相位的安装准确性，避免出现正时偏差导致的动力下降或者气门碰活塞故障。整个曲轴的轴向定位设置在中间主轴颈位置，两侧的止推面尺寸对应止推片的安装厚度，能够控制曲轴的轴向窜动量在合理区间，既不会因为间隙过大产生轴向撞击，也不会因为间隙过小导致止推片过热磨损。
