外燃式斯特林动力装置结构设计

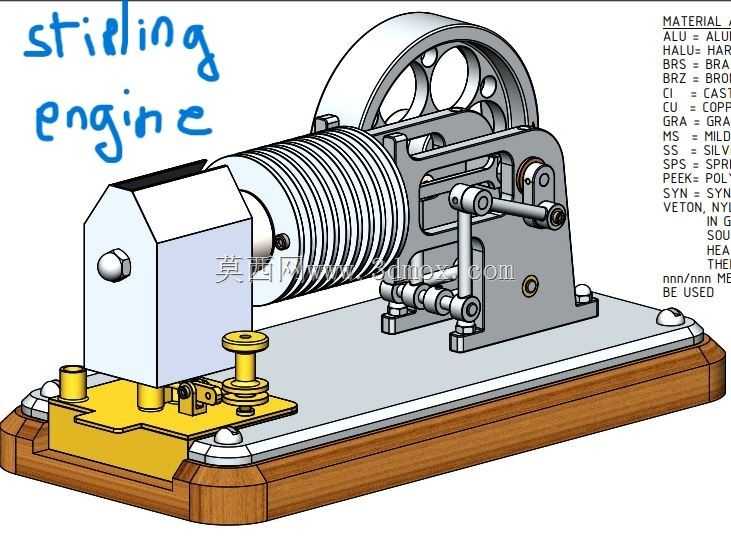

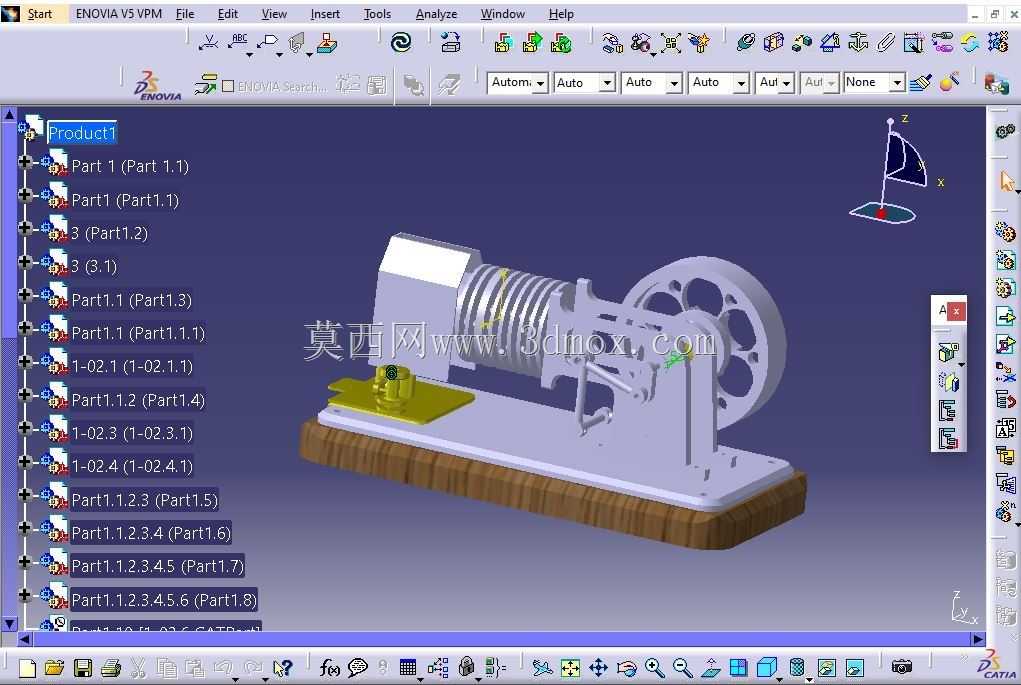

　　这套外燃式动力装置的结构设计，核心围绕斯特林循环的热功转换逻辑搭建，区别于传统内燃机的缸内燃烧做功模式，它依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差驱动活塞往复，在低品位热能利用、教学演示、小型分布式动力供给场景中有着不可替代的应用价值。从实际落地场景来看，这类小尺寸斯特林动力装置常被用于高校热工原理教学演示，帮助学生直观理解闭式循环热机的做功过程，也可适配小型余热回收场景，将工业生产中零散的低品位废热转化为旋转机械能，驱动小型负载如微型发电机、散热风扇等，部分对静音性有要求的特殊动力场景，也会采用这类结构作为动力源，因为其闭式循环工作过程无爆震、排气噪声极低。

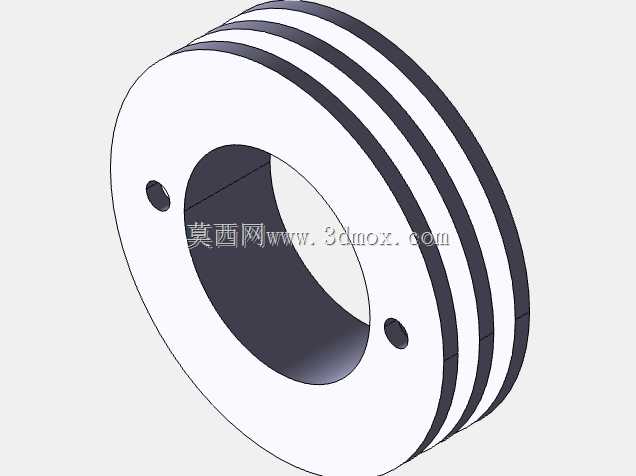

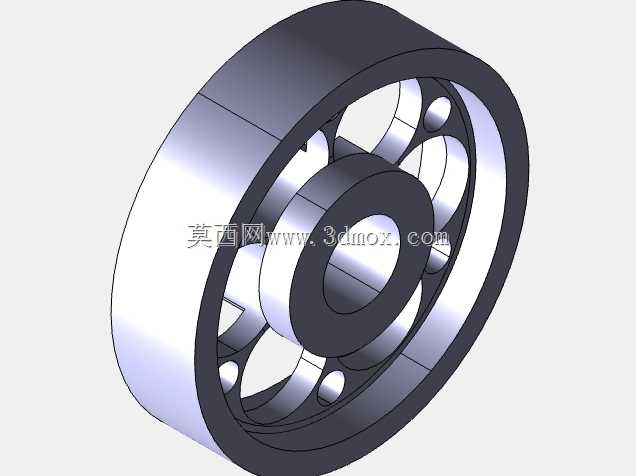

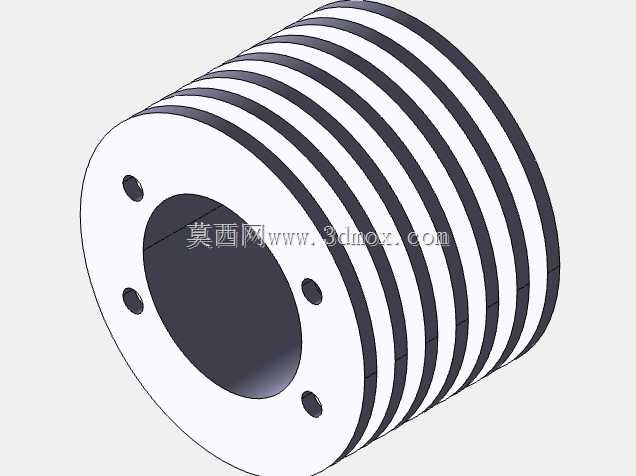

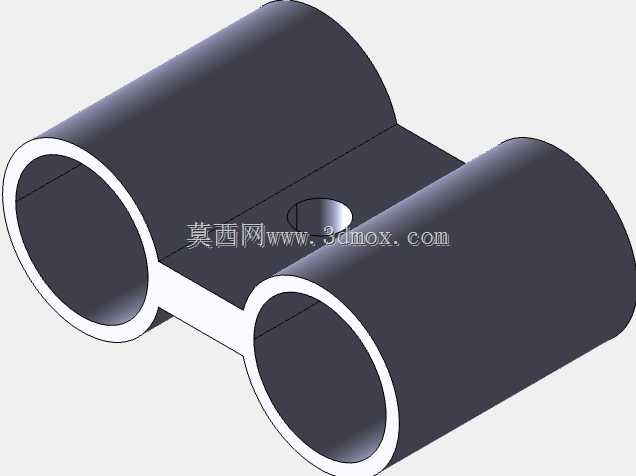

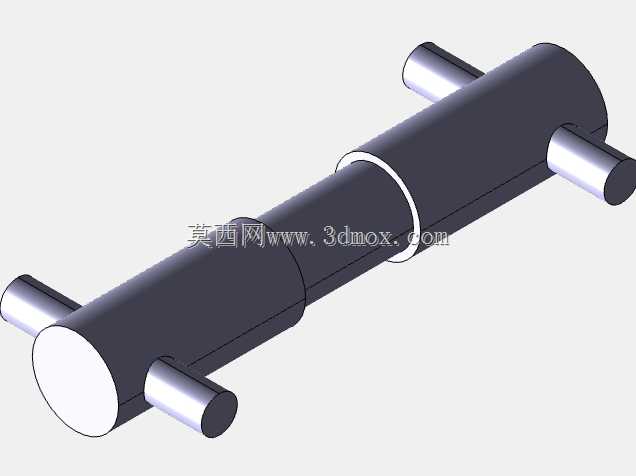

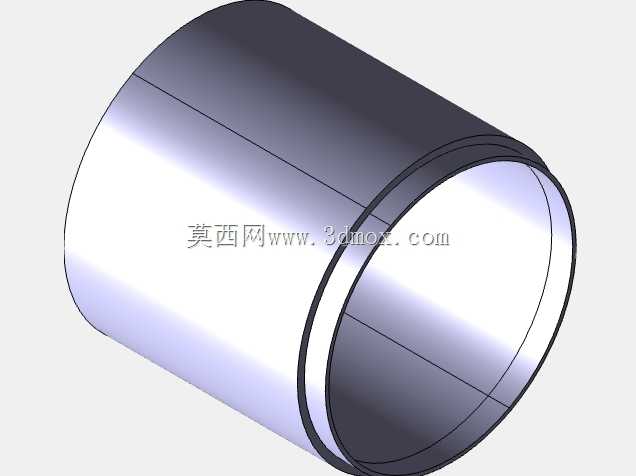

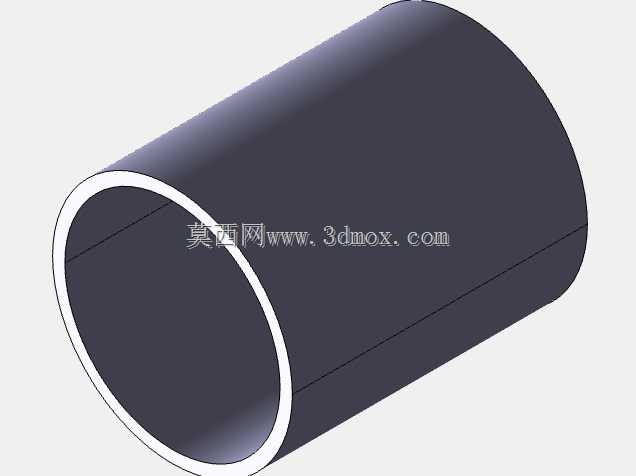

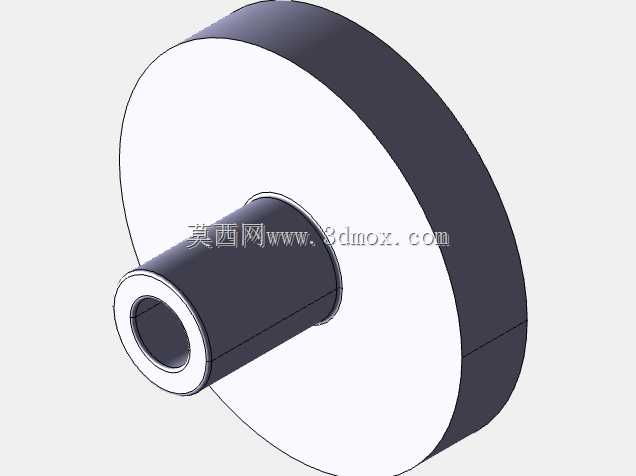

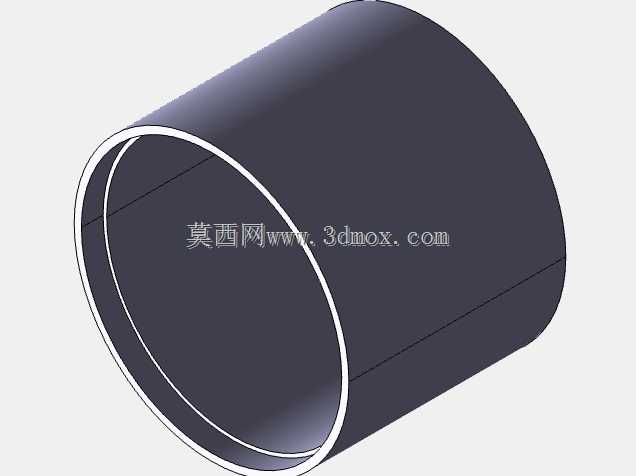

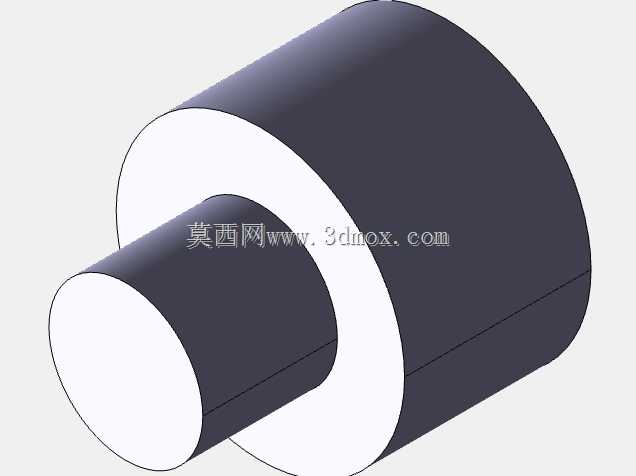

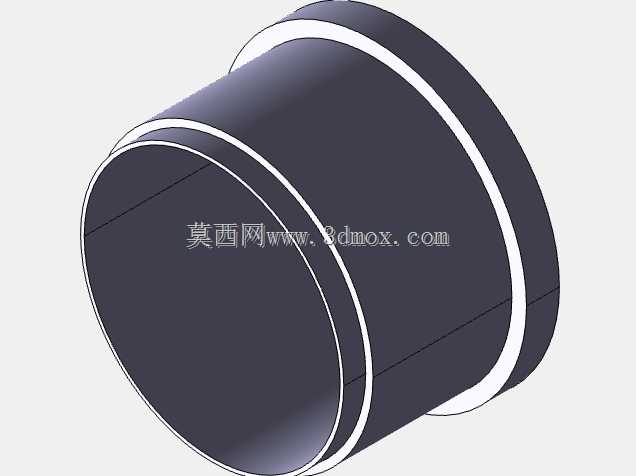

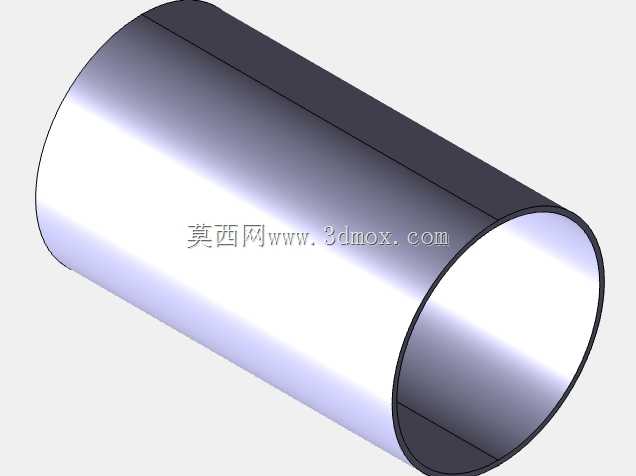

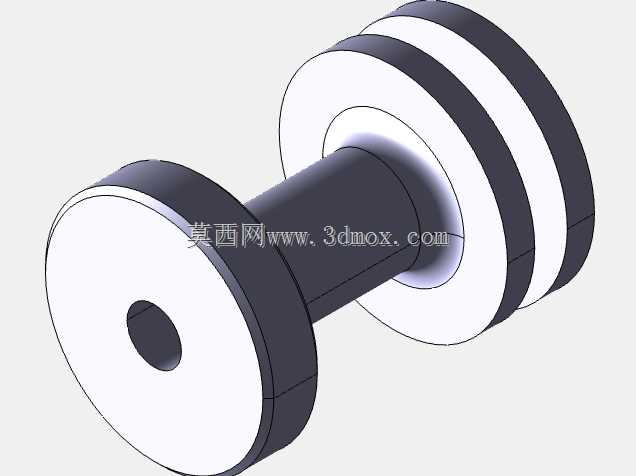

　　从功能特性来看，整套结构共包含三十七个独立部件，各部件间的配合公差经过反复校核，动力输出端的飞轮采用大直径轮辐式结构，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证曲轴转动的连续性；置换活塞与动力活塞的行程匹配经过严谨计算，确保工质在冷热腔之间的流动时序与曲轴转角精准对应，避免工质串流导致的效率损失；气缸外侧设置的密集环形散热鳍片，负责快速带走冷端工质的热量，维持冷热腔之间足够的温度差，这是斯特林装置能够持续稳定输出动力的核心前提。

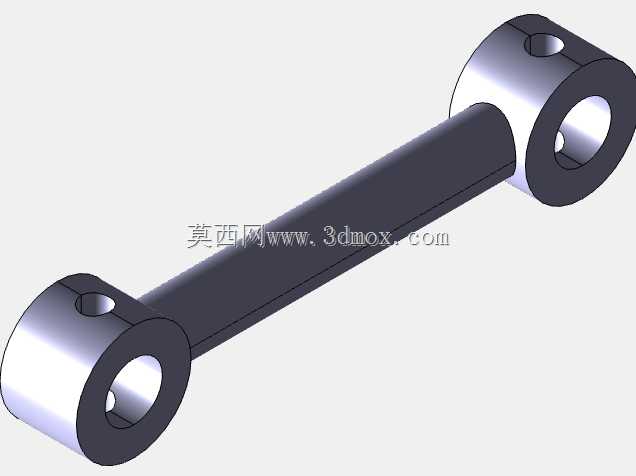

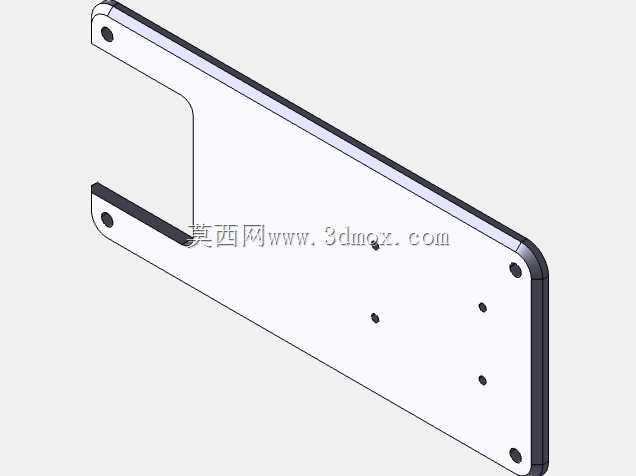

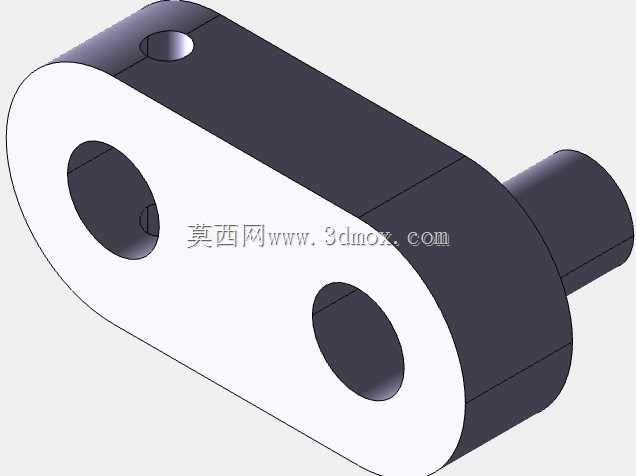

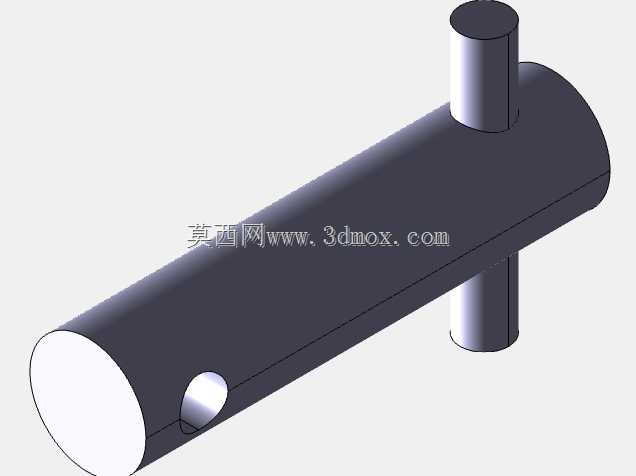

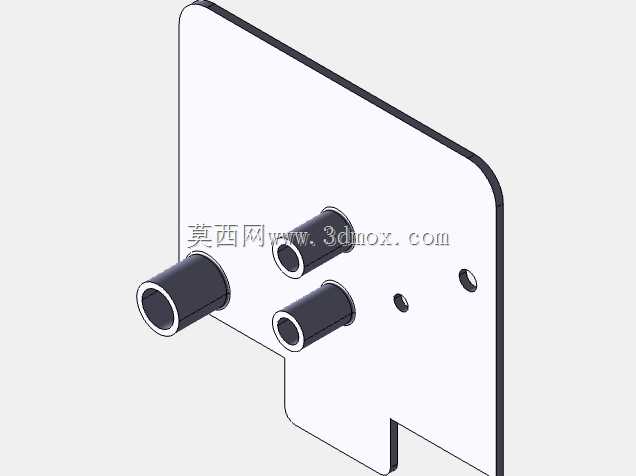

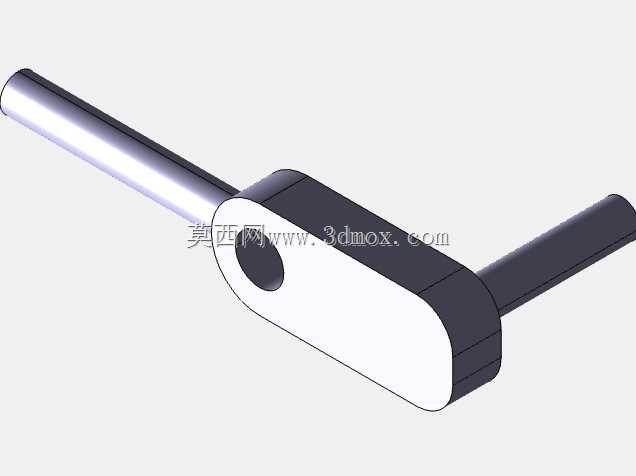

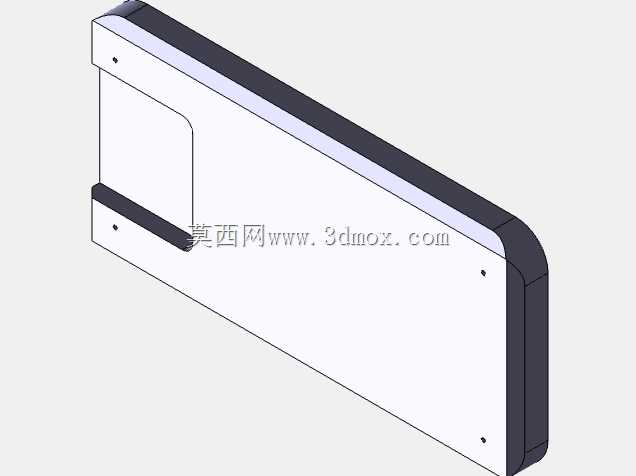

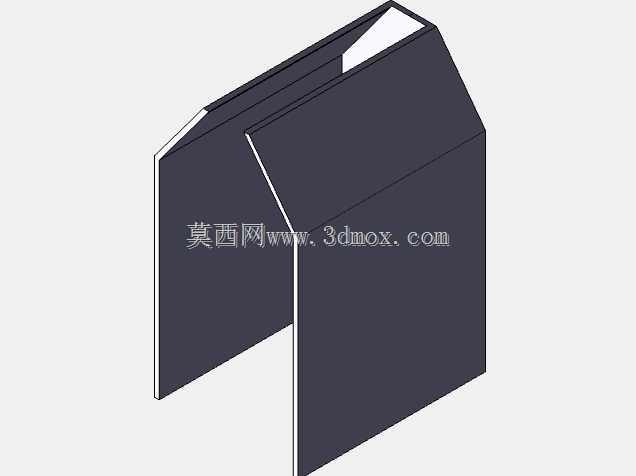

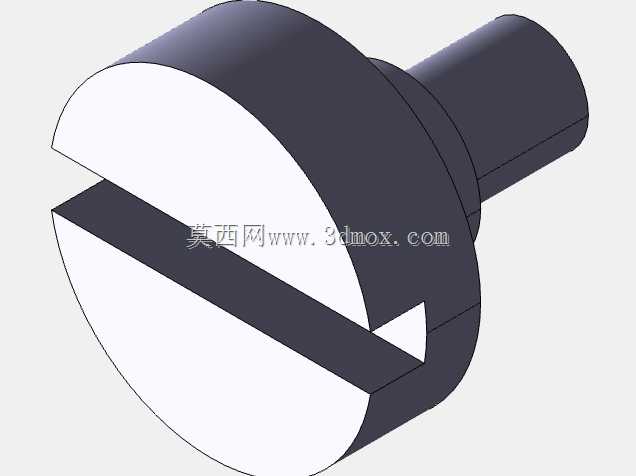

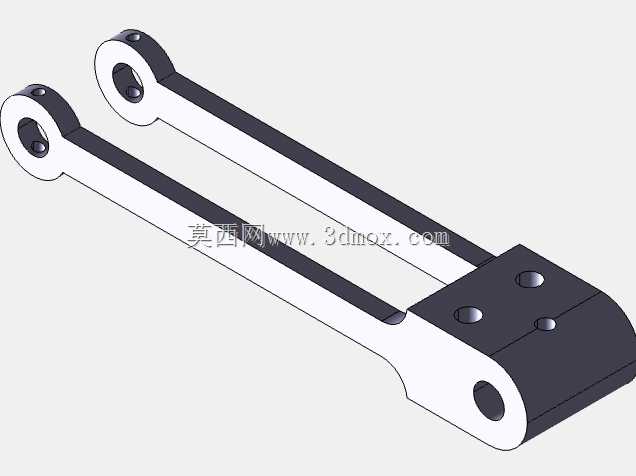

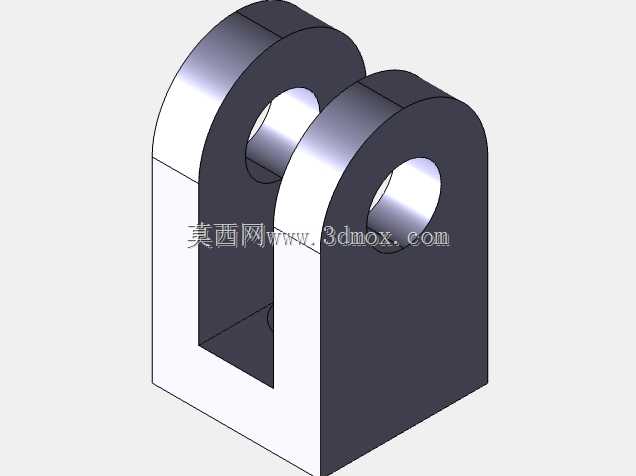

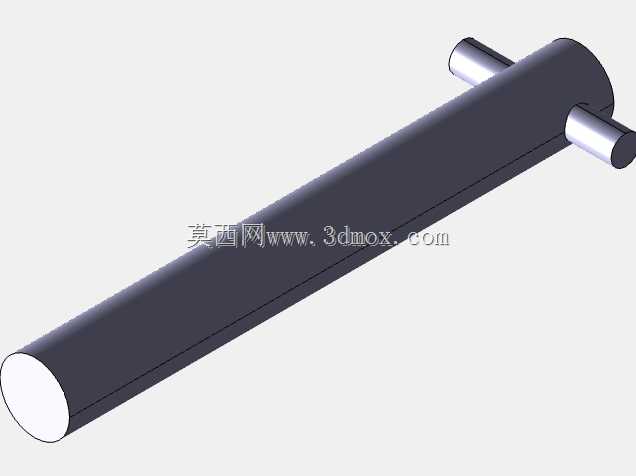

　　设计思路上，整套结构优先考虑装配工艺性与运动可靠性，底座采用分层设计，下层为仿木质绝缘隔热基座，隔绝热源向安装面的热传导，上层为金属安装平板，所有运动部件的安装基准都统一在该平板上，保证各轴系的平行度与同轴度；曲柄连杆机构采用分体式连接结构，连杆与活塞销、曲轴曲柄销的配合处预留了合理的间隙，既保证运动过程无卡滞，又能控制往复运动的冲击噪声；加热端的热交换面采用平整黄铜材质，既具备良好的导热性能，又能耐受长期高温加热的工况，避免氧化变形导致的密封失效。

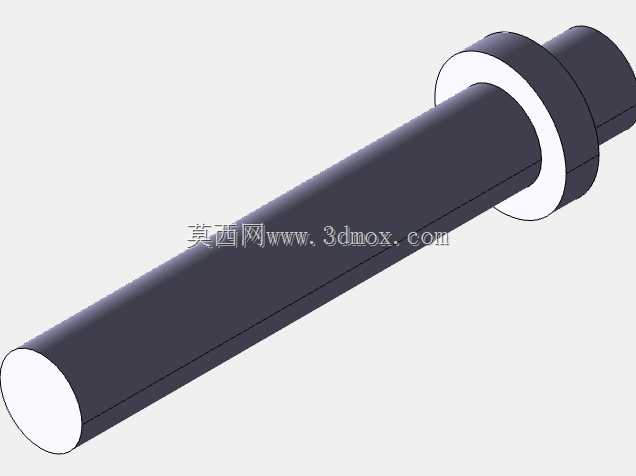

　　从安装边界与外形尺寸来看，整套装置的安装固定孔位全部设置在上层金属平板的四个边角位置，安装时只需保证基座水平，即可让各运动部件处于正确的受力位置，无需额外调整轴系对中；整体横向尺寸以飞轮外圆为最大宽度边界，纵向尺寸以冷热腔的总长度为边界，垂直方向的最高点为飞轮的上边缘，安装时需在飞轮外侧预留足够的安全间隙，避免运转过程中与周边物体发生剐蹭；动力输出轴从飞轮中心向外延伸，轴端预留了标准的连接接口，可直接适配联轴器带动外部负载，接口的同轴度与曲轴主轴颈保持一致，保证动力输出过程无额外径向载荷。

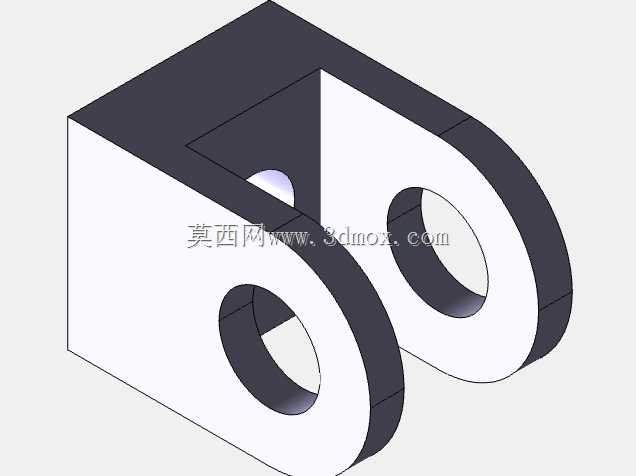

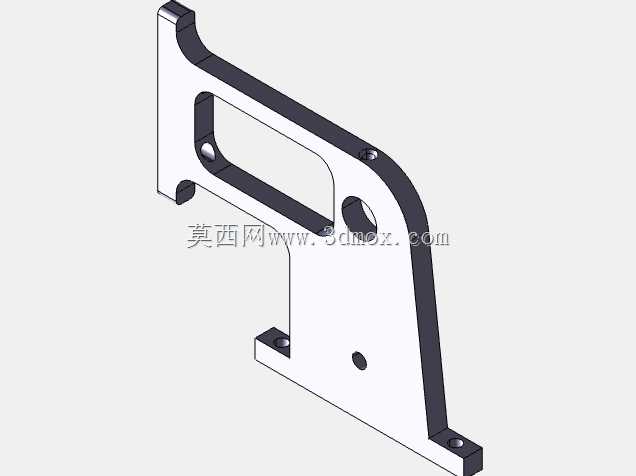

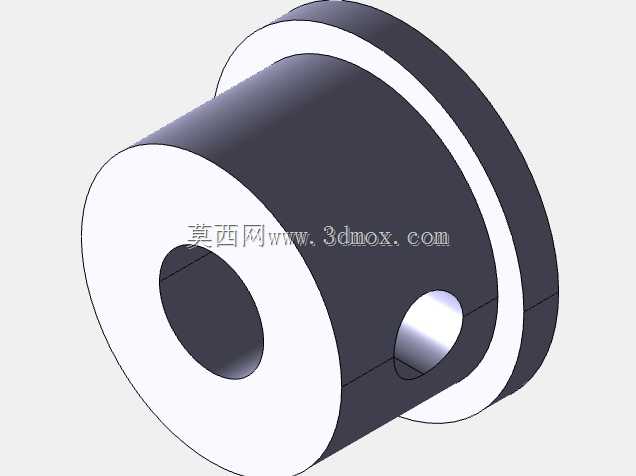

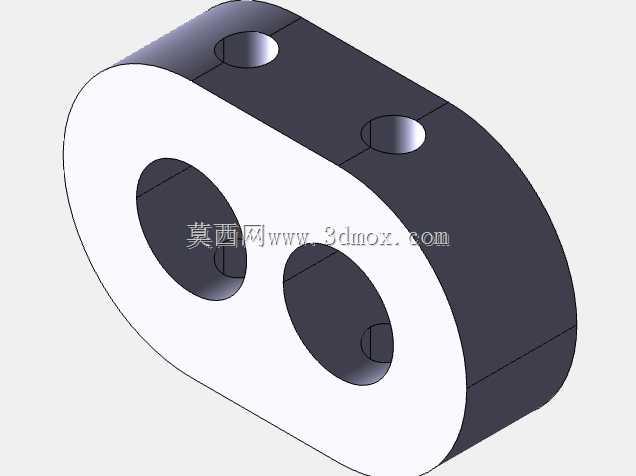

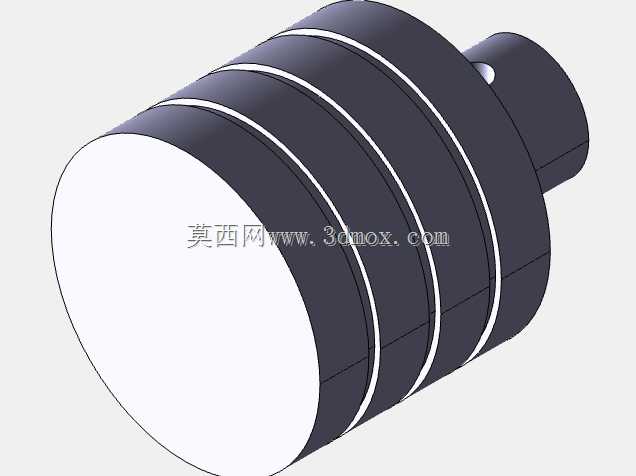

　　在结构细节处理上，置换活塞的密封采用低摩擦阻力的配合设计，避免过大的密封预紧力消耗过多输出功；曲轴的支撑位设置了两个对称的滑动轴承座，轴承座与安装平板之间采用定位销定位，保证长期运转后曲轴不会出现偏移；连接冷热腔的气体流道经过平滑过渡处理，减少工质流动过程中的阻力损失，提升循环效率。整套结构没有冗余的装饰性部件，每一处结构设计都服务于热功转换效率提升与运动可靠性保障，对于从事小型热机设计、教学实验装置开发的工程人员来说，这套结构的参数匹配、公差设定、安装逻辑都具备很高的参考价值，可直接在此基础上根据实际应用场景调整气缸容积、飞轮惯量、散热面积等参数，快速衍生出适配不同功率需求的斯特林动力装置。
