连杆式棒料拾放输送机构结构设计

　　在小直径圆柱棒料的自动化加工产线中，单工位间的短距离物料转移一直是容易被忽略却直接影响产线节拍稳定性的环节，这款连杆式拾放机构正是针对棒类零件从待料区到加工工位的逐根转移需求开发的纯机械传动方案。不同于常见的气动拾放模组需要搭配气源、电磁阀及位置传感器完成动作逻辑，这套机构完全依靠多组连杆与凸轮的配合实现拾放动作的时序匹配，动力输入端仅需连接单台调速电机即可完成整套拾放循环，在无气源配套的小型加工单元、老旧设备自动化改造场景中具备极强的适配性，不需要额外铺设气路与布设传感线路，安装调试的门槛大幅降低。

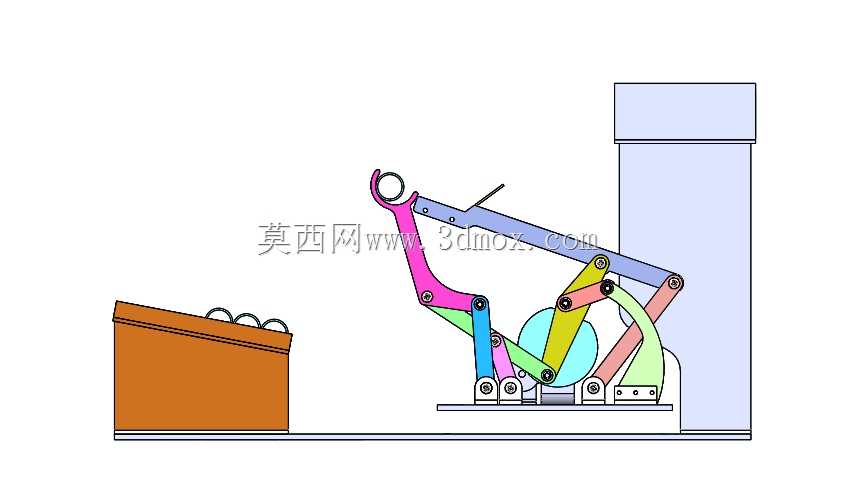

　　从实际功能实现逻辑来看，机构的动作循环完全贴合棒料转移的工艺需求：拾料端的托料构件运动到待料槽位置时，会精准托举单根棒料抬升，脱离待料区堆叠的料堆，随后通过连杆组的联动完成水平方向的位移，将棒料平稳输送到接料工位的V型托槽上方，再随连杆动作缓慢下放，避免棒料自由坠落产生的磕碰与弹跳，整套动作的抬升、平移、下放、回程四个阶段的速度曲线由凸轮轮廓与连杆长度参数共同决定，不需要额外编写控制程序即可实现平滑的动作过渡，只要调整输入端电机的转速就能直接匹配产线的整体进给节拍，转速调整过程中各动作节点的相位关系不会发生偏移，从根源上避免了气动机构常见的动作不同步、丢步问题。

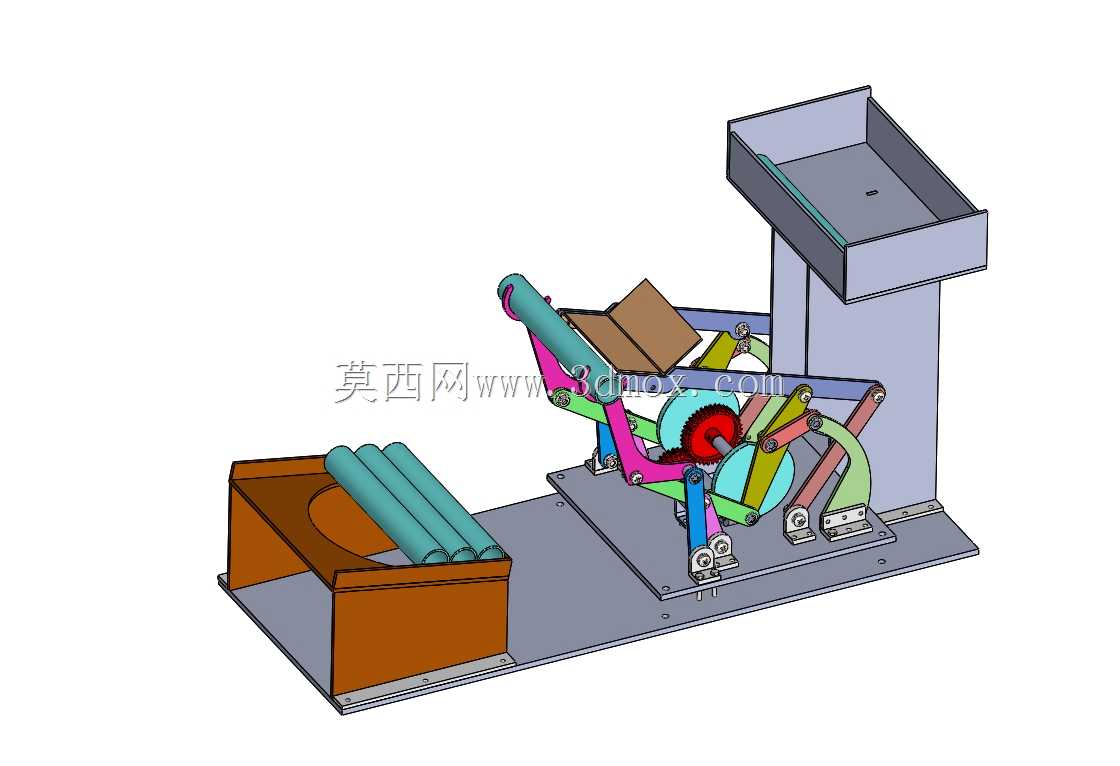

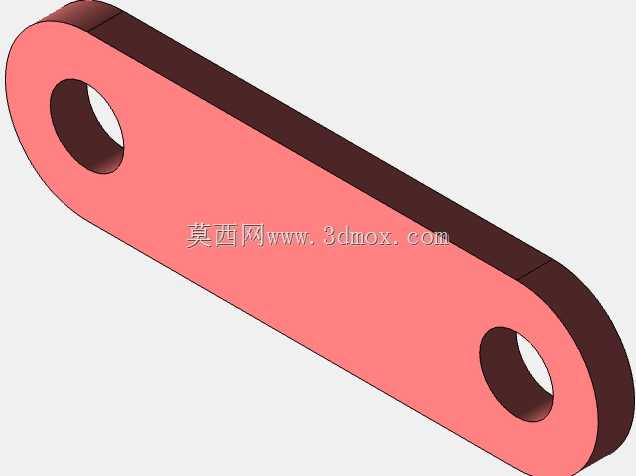

　　结构设计层面，整套机构的所有传动构件均布置在同一安装底板上，底板采用平整钢板加工，各铰接点的安装座均通过螺栓固定在底板的定位槽内，后期维护时可以单独拆解磨损的铰接轴与连杆构件，不需要整体拆卸机构。待料区的料槽设计为倾斜式储料结构，依靠棒料自身重力实现自动补料，料槽出口处设置了挡料边，每次仅允许单根棒料进入拾料托块的工作范围，从结构上避免了多根棒料同时被拾取造成的卡料故障。接料端的托槽采用V型定位结构，能够适配一定直径范围内的圆柱棒料，不需要针对单一棒径更换定位工装，适配小批量多规格棒料的加工转移需求。

　　安装边界方面，整套机构的底板安装孔位按照常见的小型加工设备工作台面尺寸设计，横向占用空间不超过常规台式设备的工作台宽度，竖向高度不会遮挡加工工位的操作视野，动力输入轴的位置预留了标准联轴器安装位，可以直接对接市面常见的调速电机输出轴，不需要额外加工过渡连接法兰。铰接位置全部采用自润滑衬套配合钢制铰接轴，长期运行不需要频繁加注润滑脂，适合在加工车间的多尘环境下长期稳定运行，不会因为粉尘进入铰接缝隙造成动作卡滞。机构的运动轨迹经过反复校核，拾料端在整个动作循环中不会与待料槽、接料槽产生运动干涉，所有连杆构件的运动范围均控制在安装底板的轮廓范围内，外部不需要额外加装安全防护挡板就能避免运动部件剐蹭操作人员，在紧凑的设备安装空间内也能顺利布设。

　　从实际应用的适配场景来看，除了圆柱棒料的转移，这套机构的拾料端托块经过简单更换后，也可以适配小型轴类零件、圆柱销、小直径管材的工位间转移，在小五金加工、文具制笔、小型电子配件组装的产线上都能找到适用场景。纯机械的传动逻辑让这套机构的运行稳定性远高于同节拍的气动、电动拾放组件，不会因为气压波动、电压扰动出现动作失误，在连续24小时运行的量产产线上能够有效降低设备的故障停机率，减少运维人员的日常巡检工作量。
