龙门式双立柱拣板移栽作业设备结构

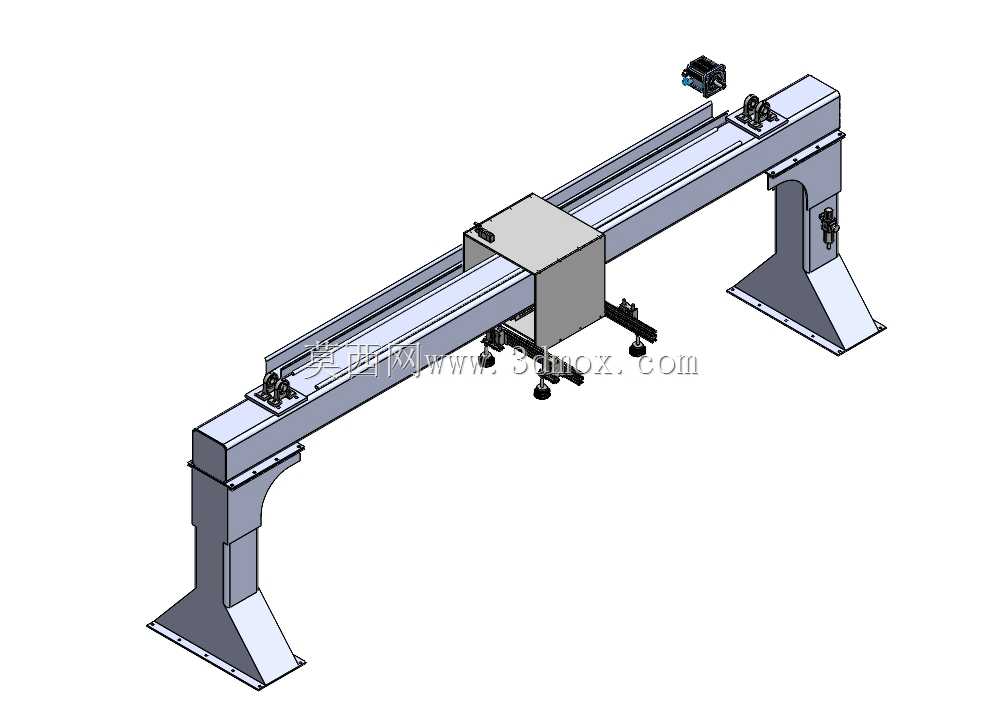

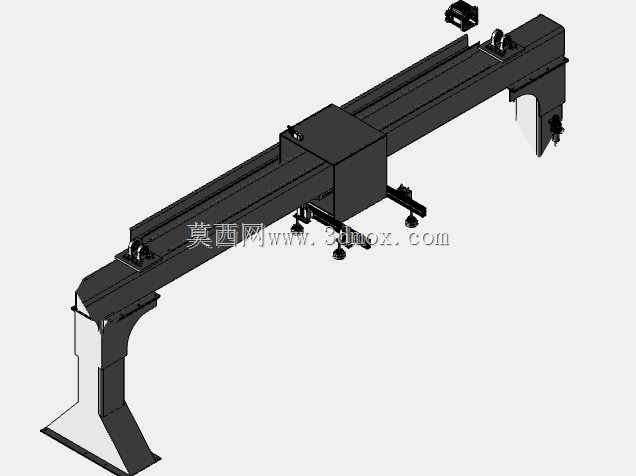

　　这套龙门式拣板作业结构，主要面向PCB生产、电子元器件组装、薄型板材加工产线的物料转运场景，解决产线不同工位间板类工件的自动拾取、移位、摆放需求，替代传统人工拣板的重复劳作，适配多工序间的节拍衔接，尤其适合洁净车间内对板件表面划伤、定位精度有要求的作业环节。从结构布局来看，设备采用双立柱支撑的龙门跨架形式，两个底部带安装法兰的支撑腿分立两侧，法兰面预留阵列安装孔，可直接通过膨胀螺栓或T型螺栓固定在车间地面或设备机台台面，安装时需保证两侧支撑腿的顶面平面度公差控制在0.1mm/m范围内，避免横梁安装后出现倾斜导致模组运行卡滞。

　　横梁部分采用一体化挤压铝型材作为基体，型材内部预置加强筋结构，在保证整体刚性的同时控制设备自重，横梁顶面集成直线导轨副，搭配滑块承载移动滑台，滑台通过同步带或丝杠传动结构实现沿横梁长度方向的水平往复运动，传动端预留伺服电机安装位，可根据实际节拍需求选配不同功率的伺服驱动单元，实现0.05mm级的重复定位精度。滑台部分搭载拾取执行机构安装位，可根据拾取的板件材质选配真空吸盘组、气动夹爪或者磁吸拾取头，本次结构中预留的安装接口可兼容多种末端执行器的快速换装，无需对滑台主体结构进行二次加工。滑台侧面布置有走线拖链安装槽，所有动力线缆、气路管线均可内置在拖链内随滑台同步移动，避免管线外露造成的剐蹭、积尘问题，也符合洁净车间的布线规范。

　　设备的整体跨距可根据产线实际工位间距进行适配调整，标准结构下横梁有效行程可覆盖1.2m至2.5m的作业范围，支撑腿高度可根据产线设备的台面高度进行定制，保证末端拾取机构的作业高度能够覆盖上下料位的高度差。在设计思路上，这套结构优先考虑了运行稳定性与维护便捷性，两侧支撑腿采用变截面的箱型焊接结构，底部加宽的法兰盘有效降低设备整体重心，高速运行时的晃动量控制在0.2mm以内；导轨安装面采用铣削加工后研磨处理，保证导轨的直线度要求，所有连接螺栓均采用防松垫圈搭配螺纹胶的防松形式，避免长期往复运行后出现连接松动。

　　设备的驱动单元全部布置在横梁端部的防护壳内，日常维护时只需拆卸端部盖板即可完成传动部件的润滑、皮带张紧度调整等操作，无需拆解主体结构。从实际应用的角度看，这类龙门拣板结构可直接集成到现有产线的上下料工位，也可作为独立的移栽单元搭配接驳台使用，适配SMT产线的PCB板转运、电源变压器生产中的硅钢片拣选、薄型金属板材的工序间转运等多种场景，运行时可通过PLC控制实现点位的快速示教，根据不同板件的摆放位置调整拾取点位，换型时只需更换对应的末端拾取头、调用预设的运动程序即可完成适配，无需对机械结构进行大规模调整。结构设计时还预留了视觉检测组件的安装位，可在滑台侧方加装工业相机与光源组件，实现板件位置的视觉纠偏，进一步提升拾取精度，适配来料位置存在偏差的作业场景。整体结构没有冗余的设计部件，所有受力部件均经过刚性校核，在额定负载5kg的作业条件下，连续运行的疲劳寿命可满足产线三年以上的不间断使用需求，安装时不需要额外制作复杂的地基，普通的环氧地坪地面即可满足安装承重要求，整体占地面积小，跨架下方的空间可预留为物料暂存位或者接驳通道，不会占用过多的产线有效空间。
