带回转驱动机构的皮带输送装置结构

　　这套带回转功能的皮带输送结构，主要面向车间内多工位物料转接、产线布局灵活调整的应用场景，区别于常规固定朝向的皮带输送机，其核心设计点在于底部增设的回转支撑与驱动单元，可实现上部输送架体在水平方向的角度调整，适配不同方向的来料、出料接驳需求，常见于电子组装车间小件周转、包装线多工位分流、仓储分拣线临时路径调整等工况，无需整体挪动设备机架即可完成输送方向的切换，大幅降低产线调整时的设备移位工作量。

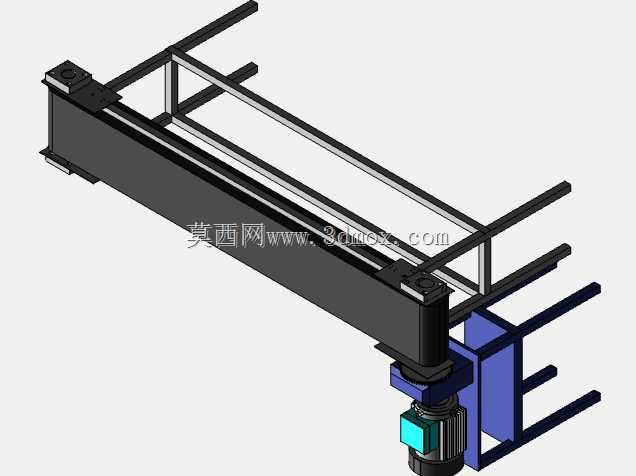

　　从结构组成来看，上部输送主体采用标准铝型材搭建机架框架，两侧平行布置的铝型材作为皮带承托的安装基准，型材之间通过角码与内置螺栓完成刚性连接，既保证了架体的整体直线度，也兼顾了后期维护时的拆装便利性；输送段的两端分别设置主动辊与从动辊，主动辊端通过联轴器与驱动电机直连，省去了中间链轮、皮带传动的冗余结构，传动效率更高，从动辊端配置张紧调节机构，可通过两侧的调节螺栓调整辊筒间距，补偿皮带长期运行产生的拉伸形变，避免皮带打滑、跑偏问题。架体底部的回转机构是这套结构的核心设计，回转支撑采用交叉滚子轴承结构，可同时承受上部输送架的轴向载荷、径向载荷与倾覆力矩，保证回转过程的平稳性，不会因架体单侧负载出现卡滞、晃动；回转驱动侧采用伺服电机搭配蜗轮蜗杆减速单元，既可以实现角度的精准控制，也具备自锁特性，当调整到目标角度后可自动锁止，无需额外增加定位销等锁止结构，减少操作步骤。

　　设计过程中首先考虑的是安装边界的适配性，上部输送段的有效输送宽度预留了常规周转箱、小件物料的通行空间，架体整体高度匹配常规作业平台的750-850mm高度区间，可直接对接标准工作台、流水线的接驳口，无需额外增设过渡梯段；回转机构的底座采用钢板焊接成型，底座上预留了四个地脚安装孔，可通过膨胀螺栓直接固定在车间水泥地面上，安装时仅需保证底座上平面的水平度误差不超过1mm/m，即可保证上部架体回转时的同轴度，避免出现回转卡顿、皮带跑偏的问题。

　　实际功能层面，这套结构除了基础的水平输送功能外，可通过回转动作实现0-180度范围内的任意角度停靠，既可以作为两条垂直布置产线之间的转接输送单元，也可以在单条产线故障时，通过回转调整将物料导向备用产线，减少产线停机对生产节奏的影响；架体侧方预留了传感器安装槽位，可根据实际使用需求加装光电传感器、计数传感器，实现物料到位检测、输送计数、堵料停机等自动化功能，无需额外在型材上打孔加工，降低现场改造的工作量。

　　结构细节上，皮带下方全程布置了光滑的承托板，避免皮带在承载物料时出现下凹形变，保证物料输送过程的平稳性，针对小件物料输送场景，承托板与两侧型材之间的间隙控制在2mm以内，防止细小零件卡入间隙造成皮带磨损；驱动电机的安装座采用腰型孔设计，可在安装时调整电机位置，保证电机输出轴与主动辊的同轴度，减少轴系运行时的径向跳动，延长轴承与密封件的使用寿命。回转机构的外围设置了防护挡板，避免车间内的杂物、灰尘进入回转支撑的啮合面，降低日常维护的润滑频次，同时也能避免操作人员误触回转运动部件造成安全隐患。

　　在安装尺寸的校核上，设计时重点考虑了回转过程中的运动干涉问题，上部输送架的长度经过反复核算，保证在最大回转角度下，架体端部不会与周边的固定设备、墙体发生碰撞，底座的安装尺寸也适配常规车间的设备预留空间，不需要对现有地面进行大规模改造即可完成部署；架体整体采用模块化设计，上部输送段、回转驱动段、底座三个模块可拆分运输，现场安装时仅需通过螺栓完成模块拼接，不需要进行现场焊接作业，大幅缩短现场安装调试的周期。
